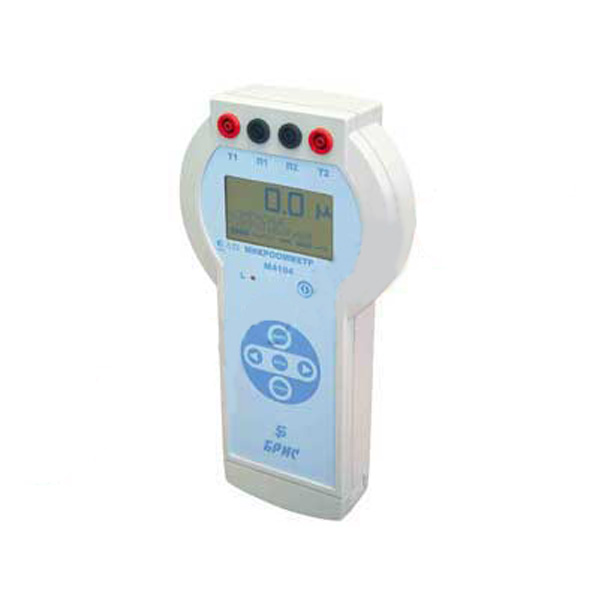

М4104 - цифровой микроомметр

Назначение микроомметра цифрового М4104:

Цифровой микроомметр М4104 предназначен для измерения сопротивления электрических цепей постоянному току, не находящихся под напряжением. В первую очередь, это переходные сопротивления разъединителей и выключателей, обмотки трансформаторов, двигателей и других электрических машин.

Микроомметр М4104 имеет четыре режима работы:

• Измерение активного сопротивления;
• Измерение активного сопротивления высокоиндуктивных электрических цепей;
• Сравнение измеренного сопротивления с заданными допустимыми значениями;
• Измерение постоянного или действительно действующего значения напряжения переменного тока (TrueRMS).

Измерение сопротивления производится постоянным током в диапазоне от 1 мА до 5 А. Значение измерительного тока задается автоматически или вручную. Измеряемая цепь автоматически проверяется на наличие постороннего напряжения.

Наличие индуктивной составляющей в измеряемой электрической цепи определяется автоматически и индицируется на дисплее микроомметра М4104. После окончания измерения активного сопротивления, производится разряд накопленной в индуктивности энергии. Процесс разряда индицируется миганием светодиода и сообщением на дисплее.

Микроомметр М4104 снабжен пленочной клавиатурой и графическим дисплеем, что позволяет индицировать большое количество параметров и вести работу в диалоговом режиме.

Микроомметр М4104 может работать совместно с персональным компьютером, проводить периодические измерения с привязкой к текущему времени и формировать таблицы и графики результатов измерений. При необходимости, микроомметр М4104 может использоваться в составе информационно-управляющих систем.

В качестве основного источника питания используется встроенная аккумуляторная батарея. Кроме того, возможно питание устройства от сети 220 В или бортовой сети автомобиля.

Для удобства работы в полевых условиях, имеется сумка для переноски микроомметра М4104 с комплектом щупов и сетевым адаптером.

Технические характеристики микроомметра М4104:

• Измерение сопротивления в диапазоне от 0,1 мкОм до 1000 Ом;
• Относительная погрешность измерения не превышает ± 0,5%;
• Значение измерительного тока задается:
• В автоматическом режиме, в диапазоне от 1 мА до 5 А;
• В ручном режиме, выбирается из ряда: 1 мА, 5 мА, 50 мА, 0,5 А, 5 А;
• Время измерения:
• При ручном выборе значения измерительного тока, не превышает 2 с *;
• При автоматическом выборе значения измерительного тока, не превышает 6 с *;

* При наличии индуктивной составляющей, время измерения может не соответствовать указанным значениям.

• Измерение действующего значения напряжения в диапазоне от 0,1 В до 600 В; постоянного, пульсирующего или переменного тока частотой до 1000 Гц;
• Масса не более 900 г;
• Габаритные размеры не более 65 х 140 х 250 мм;
• Степень защиты IP 54;
• Температурный диапазон: от –20 °С до + 45 °С.

Комплект поставки М4104:
