Анализатор ИКП (ТУ 3435-008-51996521-2009)

Назначение ИКП:

Анализатор ИКП является портативными микропроцессорными устройством и предназначен для оперативного обслуживания Индикаторов коррозионных процессов ИКП, выпускаемых по ТУ 3435-007-51996521-2009. Анализатор сохраняет и передает данные из памяти анализатора о состоянии индикаторов на компьютер. При соединении с индикатором производит его инициализацию, идентификацию, сканирование элементов индикации, обмен данными с микросхемой памяти индикатора, расчет и индикацию скорости и глубины коррозии.

Основные параметры Анализатора Индикаторов Коррозионных Процессов:

• Максимальное количество сканируемых элементов индикации индикатора - 9
• Максимальное количество индикаторов, обслуживаемых одним анализатором - 500
• Порт связи с компьютером - USB
• Потребляемый ток, не более 150 мА
• Время непрерывной работы при полностью заряженной аккумуляторной батарее, не менее 3 часов
• Напряжение внешнего источника питания постоянного тока, 12 ± 3 В
• Габаритные размеры анализатора, 203х70х44 мм
• Масса, не более, 340 г
• Срок службы, не менее, 10 лет

Область применения:

Нормативно-правовое обеспечение:

• Сертификат соответствия Госстандарта России
• Сертификат соответствия ГАЗПРОМСЕРТ
• Технические условия ТУ 3435-008-51996521-2009.
• Патент на изобретение № 2359251 "Устройство контроля коррозионного состояния подземного металлического сооружения".

Условия эксплуатации ИКП:

• Диапазон рабочих температур: от - 10 ^о С, до + 45 ^o С.
• Относительная влажность до 75% при температуре 27 ^o С.

Особенности и преимущества Анализатора Индикаторов Коррозионных Процессов:

• Корпус из ударопрочного полимерного материала.
• Разъемы питания и USB защищены шторкой от попадания грязи и пыли.
• Измерительный разъем для подключения ИКП снабжен заглушкой.
• Объем внутренней памяти Анализатора позволяет сохранять данные о состоянии 500 индикаторов.
• Связь с компьютером по порту USB.
• С Анализатором поставляется программное обеспечение, позволяющее сохранять и детализировать данные о коррозионном состоянии на контролируемых объектах.

Устройство анализатора ИКП:

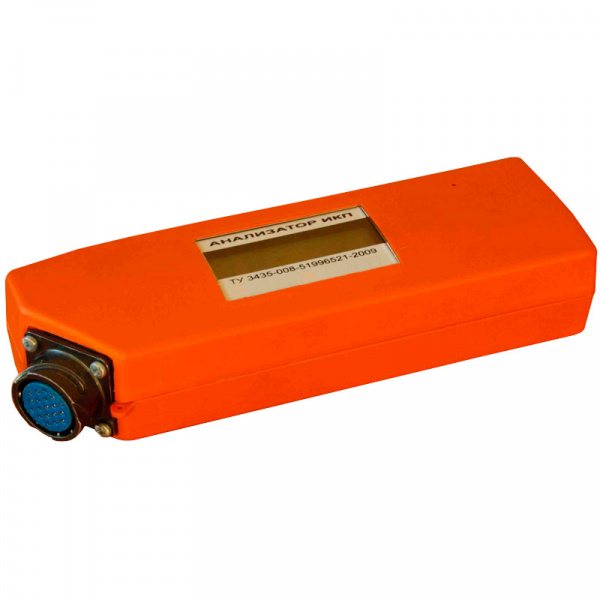

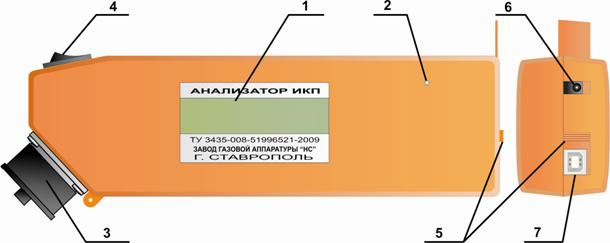

Анализатор изготовлен из ударопрочного полимерного корпуса (рис. 1), имеющего окно под дисплей (1) на боковой плоскости корпуса. Окно защищено прозрачной полимерной вставкой. На этой же плоскости расположено акустическое отверстие (2). На левой нижней боковой наклонной плоскости корпуса расположен измерительный разъем (3) для соединения с ИКП. В транспортном положении разъем закрывается заглушкой. На верхней наклонной боковой плоскости расположен выключатель питания (4). На правой торцевой плоскости корпуса расположена шторка (5), защищающая от попадания пыли и грязи светодиод индикации зарядки (6) в верхней части и разъем USB (7) в нижней части корпуса. Перевод шторки в верхнее положение открывает доступ к указанным элементам. В корпусе размещается печатная плата с расположенными на ней электронными компонентами и литий-ионным аккумулятором. Работает Анализатор под управлением микроконтроллера по специальной программе.

Порядок работы с анализатором ИКП:

Для начала работы с Анализатором необходимо снять заглушку с измерительного разъема и включить питание, на дисплее индицируется сообщение, показанное на рис. 2 (номер версии может отличаться от указанной). Затем Анализатор производит при необходимости автоматическую коррекцию текущего времени и другие операции, необходимые для нормальной работы. Также во время включения Анализатор показывает свой серийный номер, а также количество ИКП, данные о состоянии которых находятся в памяти Анализатора. Также Анализатор может рассчитывать данные в виртуальном режиме. Данная опция предназначена для оптимизации данных о коррозии. Суть данной функции состоит в том, что она в некоторой степени «предугадывает» скорость коррозии на еще не скорродировавших элементах индикации. К примеру, на объекте установлен ИКП, с толщиной элемента индикации 0,12 мм. Через определенный период, к примеру год, этот элемент полностью не скорродировал, но процесс коррозии идет. При измерении Анализатором с отключенной функцией «Виртуализации» он покажет скорость коррозии равной «0», т.к. дискретность ИКП не позволяет выводить промежуточные результаты. Если же функция «Виртуализации» будет включена, то исходя из количества времени с момента установки ИКП и зная, что элемент еще не скорродировал – Анализатор показывает, что скорость коррозии НЕ ПРЕВЫШАЕТ 0,12 мм в год. Если этот элемент не скорродирует через 2 года, то анализатор покажет сто скорость коррозии НЕ ПРЕВЫШАЕТ 0,06 мм в год и т.д. Функционально работа с Анализатором складывается из двух аспектов: Первый – работа на объекте с индикаторами коррозионных процессов ИКП и второй – работа с компьютером.

Работа Анализатора с индикатором коррозионных процессов ИКП.

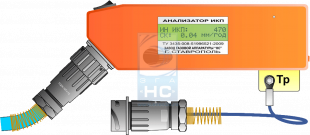

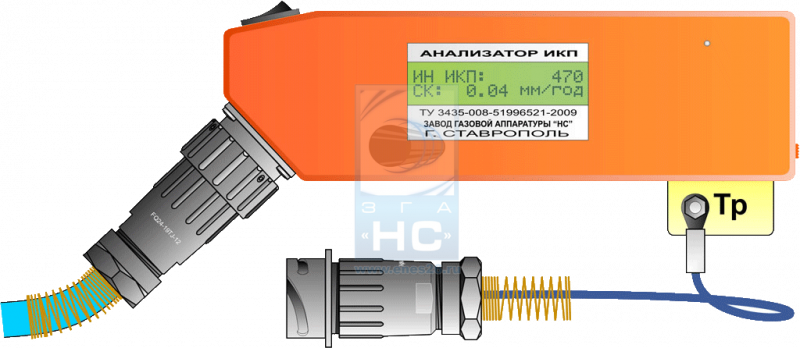

Работа Анализатора с индикаторами коррозионных процессов ИКП довольна проста. На объекте необходимо отключить разъем ИКП от разъема перемычки и подключить к Анализатору ИКП (рис. 3). Далее Анализатор сам обнаружит подключение индикатора и начнет анализ его состояния. В Процессе анализа на дисплее Анализатора будут попеременно показаны идентификационный номер ИКП, количество уже скорродировавших элементов индикации, процесс анализа элементов индикации, поэлементно, и в заключении будут показаны значения скорости и глубины коррозии. Каждый этап анализа сопровождается звуковым сигналом. Полученные данные автоматически записываются в память Анализатора, для последующего их анализа на компьютере.

Работа Анализатора с компьютером.

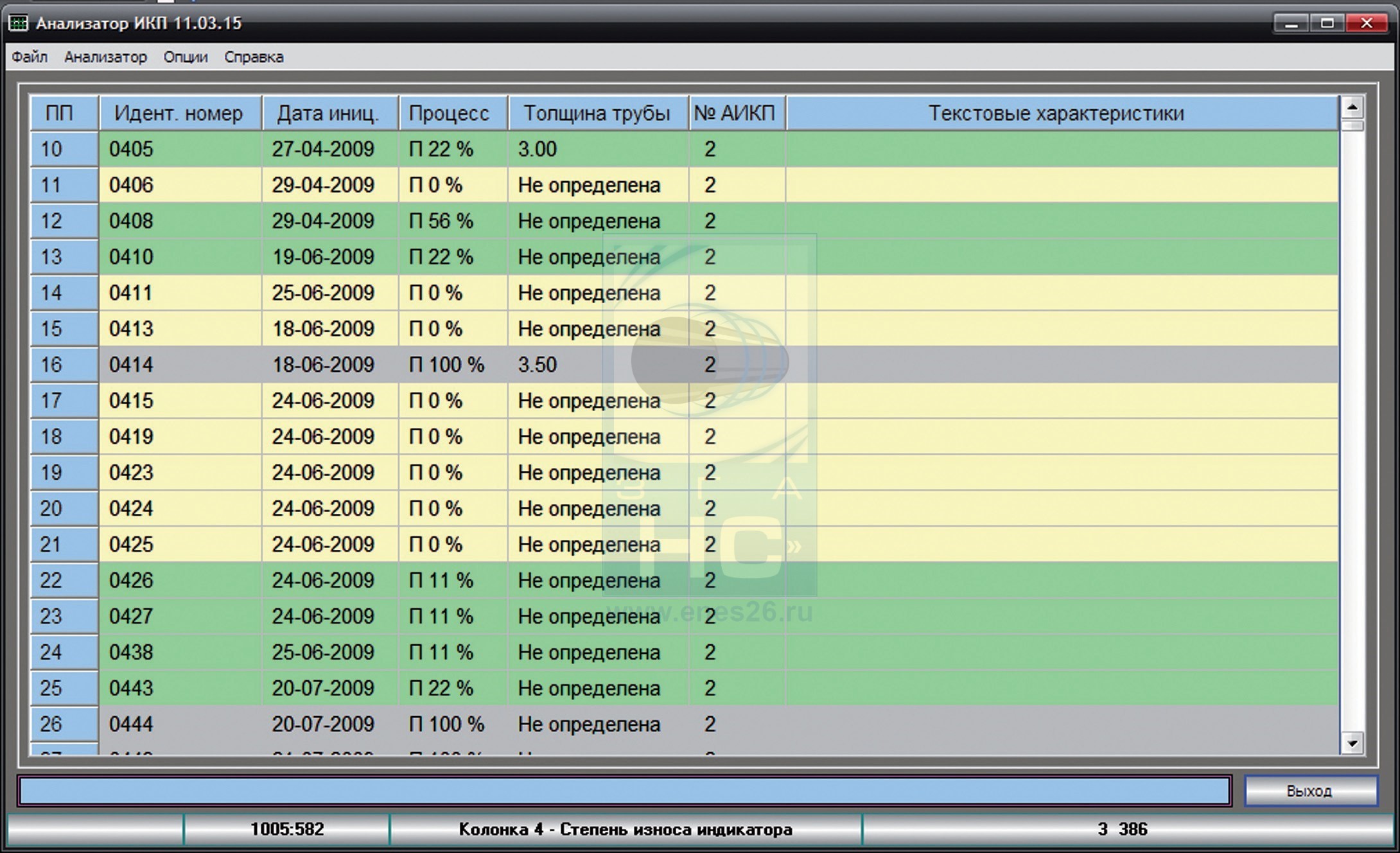

Работа с Анализатором на компьютере также не отличается особой сложностью. Все действия совершаются в программе Analyzer, входящей в комплект поставки Анализатора. Данная программа снабжена файлом справки, в котором собраны все сведения по работе с программой. После запуска, программы активизируется окно, позволяющее загрузить данные из базы данных или памяти Анализатора. После загрузки данных окно приобретает следующий вид:

Данная программа позволяет выводить графики по каждому из ИКП, задавать текстовые маркеры для ИКП. Также программа позволяет проводить работу с памятью Анализатора, генерировать файлы архива данных, вывод графиков на печать, формировать данные в табличной форме и пр.
