Тигель-форма многоразовая МТФ-К

Надежность электрохимической защиты магистральных нефтегазопроводов в значительной степени определяется качеством и надежностью присоединения катодных и дренажных выводов к стенке трубопровода. Наиболее технологически простым и высоконадежным способом присоединения выводов средств ЭХЗ является термитная сварка.

Сущность термитной приварки заключается в использовании тепловой энергии термохимической окислительно-восстановительной реакции, в ходе которой восстановленный и нагретый до высокой температуры металл оплавляется с поверхностью трубы и с выводом, образуя неразъемное соединение. Уникальная сварная реакция меди и стали дает сверхнадежный сплав, неподдающийся коррозии и влиянию времени.

Термитная (медная) приварка применяется на стальных магистральных нефте- и газопроводах, находящихся под эксплуатационным давлением, без прекращения транспорта газа. Приварочный комплекс включает в себя, кроме термитной приварки тигель-форму и термоподжиг.

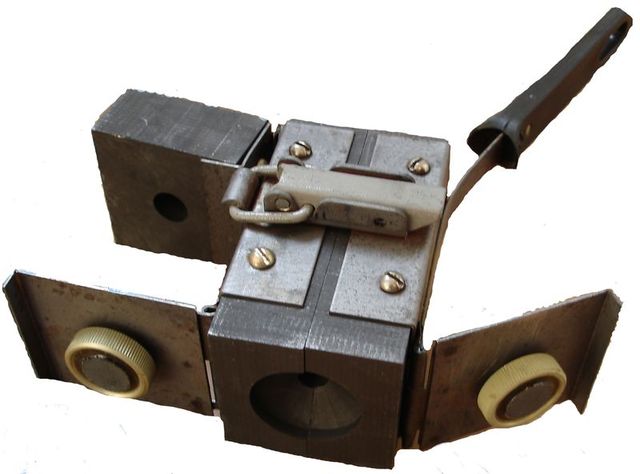

Тигель-форма многоразовая (МТФ-К) представляет собой изделие из огнеупорного материала, в виде раскрывающейся литьевой формы многоразового использования. МТФ-К предназначена для приварки катодных и дренажных выводов ЭХЗ диаметром 3-8 мм к стальным магистральным трубопроводам, выполненным из труб диаметром не менее 325 мм и толщиной стенки не менее 5 мм в процессе их строительства, ремонта или обслуживания, даже находящимся под эксплуатационным давлением.

Приварку выводов ЭХЗ необходимо производить согласно Временным требованиям к организации сварочно-монтажных работ , СТО 2-2.2-136-2007, РД-25.160.00-КТН-011-10 и РД-23.040-00-КТН-386-09.

В настоящее время не существует аналогов приварки, сравнимых по надежности и простоте в эксплуатации с медной термосмесью.

Для удовлетворения потребностей заказчика предприятием ООО «Квазар» выпускаются несколько модификаций многоразовых тигель-форм, отличающихся радиусом прилегающей к трубе поверхности литьевой камеры. Это сокращает время подгонки тигель-формы к поверхности трубопровода, обеспечивается более плотное их прилегание для исключения вытекания припоя, что гарантирует более качественную приварку (для точного совпадения с трубопроводами других диаметров опорную поверхность тигель-формы необходимо притирать на наждачной бумаге, уложенной на поверхность трубы).

При необходимости возможно изготовление тигель-форм под конкретный диаметр трубопровода.
