Устройство дляй сварки тугоплавких проводов УПП-1

Приспособление для термитной сварки проводов УПП-1 (ПТСП, ПСП, АТСП)

Приспособление для термитной сварки проводов ПТСП – это устройство для термитной сварки проводов сечением от 10 до 700 кв. мм.

С помощью приспособления для термитной сварки осуществляют сварку медных и сталеалюминевых проводов в строительстве и ремонте высоковольтных линий электропередач.

Приспособление для термитной сварки проводов ПТСП бывает двух модификаций – ПТСП-1, УПП-1 и ПТСП-2:

• УПП-1 (ПТСП-1) используется для термитной сварки проводов диаметром от 3 до 50 кв. мм;
• ПТСП-2 применяется в случае сварки проводов сечением от 50 до 700 кв. мм (согласно ГОСТ 839-80).

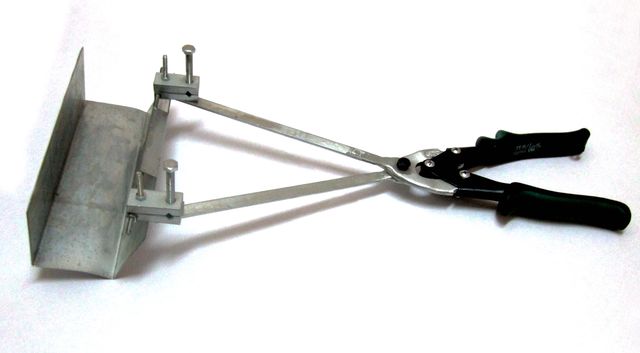

УПП-1 - упрощенный вариант приспособления для сварки ПТСП-2. УПП-1 представляет собой клещи для сварки с защитным откидным корпусом и зажимным устройством. Сварка осуществляется при помощи сварочных клещей и термитного патрона (либо термошашки). Для этого концы свариваемых проводов заводят в термопатрон и закрепляют при помощи винтов зажимного устройства. Термопатрон поджигают термитной спичкой, а затем в целях безопасности закрывают откидным корпусом. Через пару минут рукоятки сварочных клещей сжимают. После того как место сварки остынет, его очищают, удаляя образовавшийся шлак, а сваренные провода освобождают из сварочных клещей.

ПТСП-2 – это две сдвигающиеся струбцины с защитным откидным экраном и специальным пазом, в который устанавливается термитный патрон. Принцип работы ПТСП-2 аналогичен работе ПТСП-1: подготовленные к сварке провода заводятся в термопатрон и фиксируются при помощи специальных зажимов. После этого термпопатрон поджигается, защитный экран опускается, а струбцины при помощи ручного привода сводятся друг с другом. Отличительной особенностью ПТСП-2 от ПТСП-1 является возможность закрепить устройство при помощи поворотной струбцины на опоре высоковольтных линий.

Сварка проводов при помощи приспособления для термитной сварки ПТСП осуществляется только работниками, которые прошли обучение методам термитной сварки и которые способны выполнять ее самостоятельно.

Технические данные УПП-1 (ПТСП-1)
