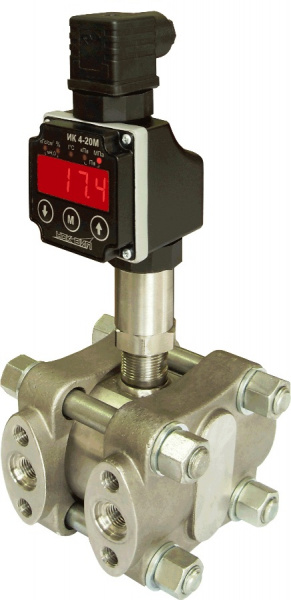

Производитель НПК ВИП Гарантия 36 месяцев Госреестр РФ 28313-11 Межповерочный интервал 60 месяцев Варианты написания СДВ Д Назначение датчика разности давлений СДВ-Д серии STANDARD (дифференциального давления):
Непрерывное преобразование, в электрический аналоговый или цифровой сигнал, значения измеряемого параметра разности давлений (перепада давления). Датчик может применяться для измерения давления газов, паров, парогазовых и газовых смесей (в том числе газообразного кислорода и кислородсодержащих газовых смесей) и некристаллизующихся, незатвердевающих жидкостей (в том числе морской воды, масла, дизельного топлива, мазута, керосина, бензина).
Применение в малогабаритных интеллектуальных датчиках давления СДВ «STANDARD» высокостабильных сенсоров и современной микропроцессорной электроники обеспечивает выпуск приборов высокой надежности с межповерочным интервалом 5 лет. Точность, стабильность измерений, широкий выбор выходных интерфейсов 4-20мА, 0,4-5,5В, RS485, CAN позволяет строить современные системы контроля, автоматического регулирования, коммерческого учета. В настоящее время датчики применяются в энергетике, системах безопасности железнодорожного транспорта, авиации, нефтегазовой отрасли и других отраслях промышленности.
Особо чувствительной частью датчиков перепада представляется измерительная упругая, деформируемая мембрана, к которой закрепляются тензорезисторы. Измерительная мембрана изолируется от рабочей среды. Полость между защитной и измерительной мембранами заполняются необходимой жидкостью. Под воздействием приложенных давлений защитные мембраны изменяют форму, что влечет изменение измерительной мембраны и впоследствии изменяются и тензорезисторы. При подобном процессе сопротивление меняется. Эти изменения сопротивления воспринимается электроникой датчиков и преобразуется в определенное значение выходного сигнала.
В отличие от простого датчика давления, где измеряемое давление применяется только к одной стенке мембраны, у мембраны датчика дифференциации давления измеренное давление среды применяется с двух сторон. Потому корпус датчиков перепада обладает двумя присоединительными штуцерами: плюсовым и минусовым. Штуцеры в подобных датчиках расположены параллельно друг другу по одной стороне устройства, но можно встретить и датчики с расположением штуцеров по обеим сторонам.
Технические характеристики датчика дифференциального давления СДВ-Д

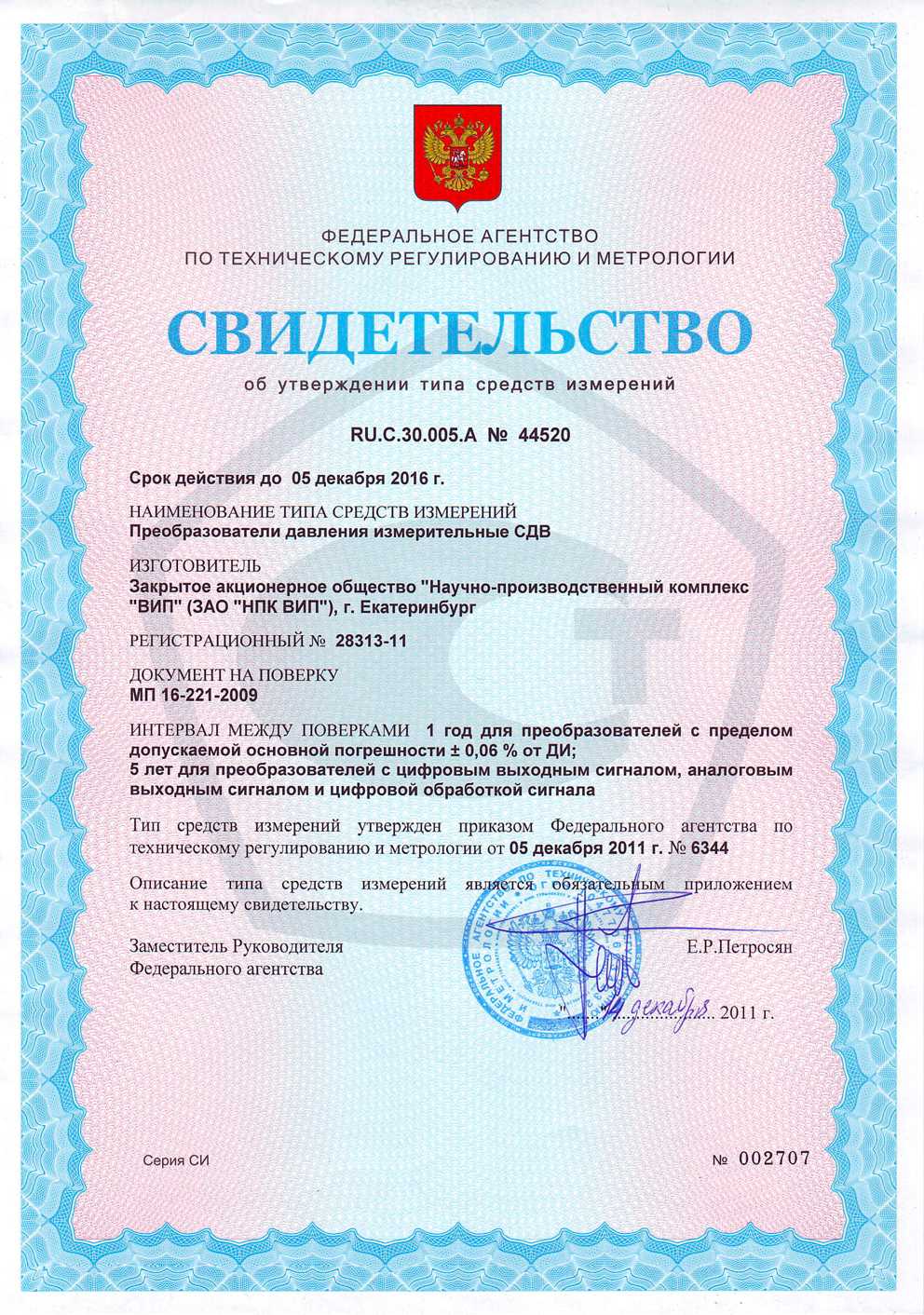

Измеряемое давление Дифференциальное Минимальный диапазон измерения 0-0,63 кПа Максимальный диапазон измерения 0-16 МПа Погрешность, % от диапазона измерения ±0,10; ±0,25; ±0,5; ±1 Выходной сигнал 4-20 мА 0,4÷5,5 В RS-485 CAN Напряжение питания номинальное, В 24 15 12 12 Диапазон напряжения питания, В 12-36 12-24 8-30 8-30 Температура измеряемой среды, °C −50 +80 −50 +80 −50 +80 −50 +80 Температура окружающей среды, °C −50 +80 −50 +80 −50 +80 −50 +80 Температурная погрешность, %/10 °C 0,15 0,15 0,10 0,10 Электрический соединитель DIN 43650; 2РМ 18; кабельный ввод Класс пылевлагозащиты IP54; IP65; IP67; IP68 Присоединение к процессу Фланцевое присоединение к процессу с внутренней резьбой K¼” Классификационная группа устойчивости к механическим воздействиям по ГОСТ Р 52931 V2 Материалы корпуса Сталь 12Х18Н10Т Материалы, контактирующие с измеряемой средой Сталь 36НХТЮ, сталь 12Х18Н10Т Масса, кг, не более 4,18 Межповерочный интервал 5 лет Гарантийный срок 3 года Взрывозащищенное исполнение Искробезопасная электрическая цепь «i» с маркировкой взрывозащиты 0ExiaIICT5X Свидетельство об утверждении типа СИ RU.C.30.005.A № 44520 Индикация и настройка Индикатор-коммуникатор ИК 4-20М для датчиков с сигналом 4-20 мА, для датчиков с цифровым сигналом — через интерфейс * — диапазон измерения Ряд основных технических характеристик датчика перепада давлений СДВ-Д:
Максимальный верхний предел измерения Ряд перенастраиваемых пределов измерения Допускаемое рабочее избыточное давление 1 2 3 4 5 6 7 16 МПа 16 10 6,3 4 2,5 1,6 1 20 МПа 2,5 МПа 2,5 1,6 1 0,63 0,4 0,25 0,16 20 МПа 250 кПа 250 160 100 63 40 25 16 20 МПа 40 кПа 40 25 16 10 6,3 4 2,5 20 МПа 10 кПа 10 6,3 4 2,5 1,6 1,0 0,63 6 МПа 1,6 кПа 1,6 1 0,63 0,4 0,25 2,5 МПа Основная погрешность 0,25% 0,25% 0,3% 0,5% 0,5% 0,75% 1,0%
Для подключения датчиков «СДВ-Д» и «СДВ-Ех-Д», поставляются клапанные блоки серии «А» и «БКН», монтажные фланцы к клапанным блокам с ниппелем 10х18н10т и накидной гайкой М20×1,5, монтажные фланцы с резьбовым отверстием К¼", K¼NPT, K½", K½NPT, скоба и кронштейн, для крепления клапанного блока на трубе диаметром 50 мм.
-
