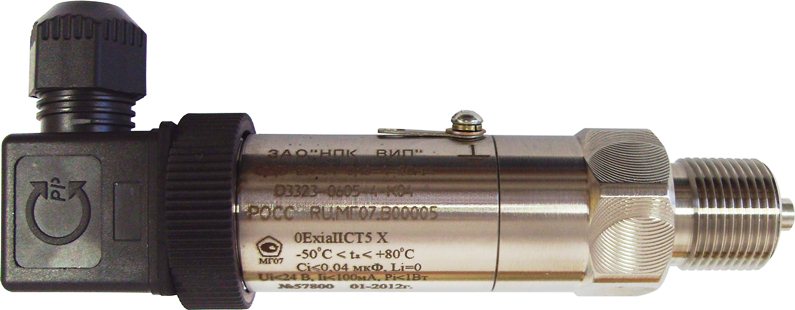

Производитель НПК ВИП Гарантия 36 месяцев Госреестр РФ 28313-11 Межповерочный интервал 60 месяцев Варианты написания СДВ ИВ Назначение датчика давления-разрежения СДВ-ИВ:
Непрерывное преобразование, в электрический аналоговый или цифровой сигнал, значения измеряемого параметра давления-разряжения. Датчик разрежения (датчик вакуума) может применяться для измерения давления газов, паров, парогазовых и газовых смесей (в том числе газообразного кислорода и кислородсодержащих газовых смесей) и некристаллизующихся, незатвердевающих жидкостей (в том числе морской воды, масла, дизельного топлива, мазута, керосина, бензина).
В датчиках давления СДВ реализован ряд конструктивных защит от негативных воздействий во время эксплуатации: чувствительный элемент с 3-х кратным запасом прочности; двухмембранная конструкция чувствительного элемента, исключающая прорыв измеряемой среды; наличие встроенных элементов погашения импульсных сетевых помех.
Технические характеристики датчиков давления-разрежения СДВ-ИВ:

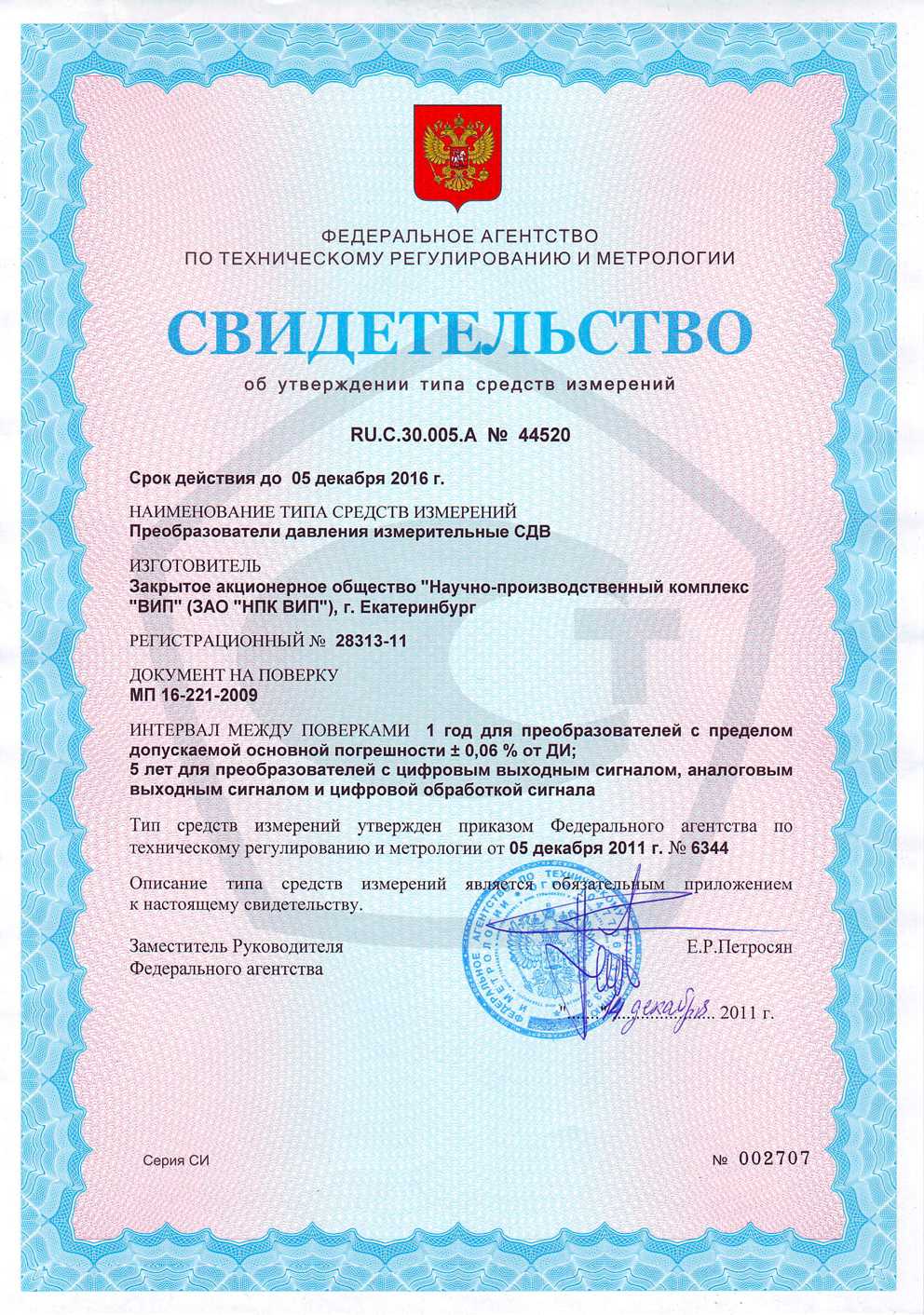

Измеряемое давление Давление-разрежение Минимальный диапазон измерения −0,02+0,02 МПа Максимальный диапазон измерения −0,1+2,4 МПа Погрешность, % от диапазона измерения ±0,15; ±0,25; ±0,5; ± 1 Выходной сигнал 4-20 мА 0,4÷5,5 В RS-485 CAN Напряжение питания номинальное, В 24 15 12 12 Диапазон напряжения питания, В 12-36 12-24 8-30 8-30 Температура измеряемой среды, °C −50 +80 −50 +80 −50 +80 −50 +80 Температура окружающей среды, °C −50 +80 −50 +80 −50 +80 −50 +80 Температурная погрешность, %/10 °C 0,15 0,15 0,10 0,10 Электрический соединитель DIN 43650; 2РМ 18; кабельный ввод Класс пылевлагозащиты IP54; IP65; IP67; IP68 Присоединение к процессу М20×1,5; М12×1, G½; М12×1,5; М10×1,5 Классификационная группа устойчивости к механическим воздействиям по ГОСТ Р 52931 G2 Материалы корпуса Сталь 12Х18Н10Т Материалы, контактирующие с измеряемой средой Титановый сплав ВТ-9, сталь 12Х18Н10Т Масса, кг, не более 0,25 Межповерочный интервал 5 лет Гарантийный срок 3 года Взрывозащищенное исполнение Искробезопасная электрическая цепь «i» с маркировкой взрывозащиты 0ExiaIICT5X Свидетельство об утверждении типа СИ RU.C.30.005.A № 44520 Индикация и настройка Индикатор-коммуникатор ИК 4-20М для датчиков с сигналом 4-20 мА, для датчиков с цифровым сигналом — через интерфейс * — диапазон измерения Базовое исполнение СДВ-ИВ
"ИВ" 1-диапазон измерения; осн. +/- 0,5%; доп.+/- 0,15%; -50…+80С; штуцер М20х1,5; эл. разъем DIN43650А; IP65; штуцер-12х18н10т; мембрана-титановый сплав ВТ9; уплотнение-острая кромка;
Дополнительные опции
Многопредельность: 3- диапазона измерения А, И, ИВ, Г Точность: +/-0,25% осн.погрешность А, И, ИВ, Г ВПИ:0,025-100МПа +/-0,15% осн.погрешность А, И, ИВ, Г RS485=ВПИ:0,025-100МПа; 4-20мА=ВПИ:0,1-100МПа +/-0,1% осн.погрешность А, И, ИВ RS485=ВПИ:0,1-100МПа Суммарная погрешность +/- 0,25% И, А, ИВ с ВПИ: 0,1 -100 МПа Присоединение к процессу: Штуцер G1/2 Штуцер М10х1,5; М12х1; М12х1,5; G1/4 Коррозионностойкая мембрана Ф36 с штуцером М20х1,5 Коррозионностойкая открытая мембрана с штуцером М36х1,5 Электрическое присоединение: Разъем 2РМД 18Б4 IP54 Разъем 2РМД 18КПН4 кабельная часть Разъем 2РМГД 18Б4 IP65 Разъем 2РМГД 18Б7 IP65 Кабельный ввод (пластм.) IP67 (-25С) Кабельный ввод (мет.) IP67 (-40С) Применение в малогабаритных интеллектуальных датчиках давления СДВ «STANDARD» высокостабильных сенсоров и современной микропроцессорной электроники обеспечивает выпуск приборов высокой надежности с межповерочным интервалом 5 лет. Точность, стабильность измерений, широкий выбор выходных интерфейсов 4-20мА, 0,4-5,5В, RS485, CAN позволяет строить современные системы контроля, автоматического регулирования, коммерческого учета. В настоящее время датчики применяются в энергетике, системах безопасности железнодорожного транспорта, авиации, нефтегазовой отрасли и других отраслях промышленности.
- Вся линейка датчиков давления: абсолютное, избыточное, разности давлений (3 вида исполнения по конструкции, в том числе малогабаритный), гидростатическое, разрежения, давления-разрежения;
- Широкий диапазон ВПИ от 6кПа до 250МПа;
- Все виды выходных сигналов: 4-20мА; 0,4…5,5В; 1Wire; CAN; RS485 (с возможностью автоматического переключения ВПИ);
- Изготовление датчиков с низким энергопотреблением в диапазоне 3,0…3,9В;
- Возможность изготовления многопредельного исполнения;
- Высокотемпературное исполнение до +200°С;
- Искробезопасная цепь «Ex» на все выходные сигналы. В ближайшее время начнется серийное изготовление датчиков во взрывонепроницаемой оболочке «Exd»;
- Большой выбор присоединения к процессу: М20х1,5; G1/2; G1/4; М12х1,0; и пр., в том числе и открытые мембраны;
- Различное электрическое присоединение: DIN, 2РМ, кабельный ввод;
- Изготовление датчиков серии «Р» с повышенной надежностью и гарантией 5 лет;
- Межповерочный интервал 5 лет;
- Возможность изготовления до 5 раб. дней (по согласованию).
ГОСТ 22520-85 устанавливает требования к датчикам, изготовляемым для нужд народного хозяйства и экспорта.
Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
Распространяется на датчики (измерительные преобразователи) давления, разрежения и разности давлений с электрическими унифицированными аналоговыми выходными сигналами, а также датчики других физических величин: расхода жидкостей и газов, уровня и плотности жидкостей, функционально связанных с давлением или разностью давлений. Датчики входят в комплекс государственной системы промышленных приборов и средств автоматизации и предназначены для работы в системах автоматического управления, контроля и регулирования производственных процессов.
-
