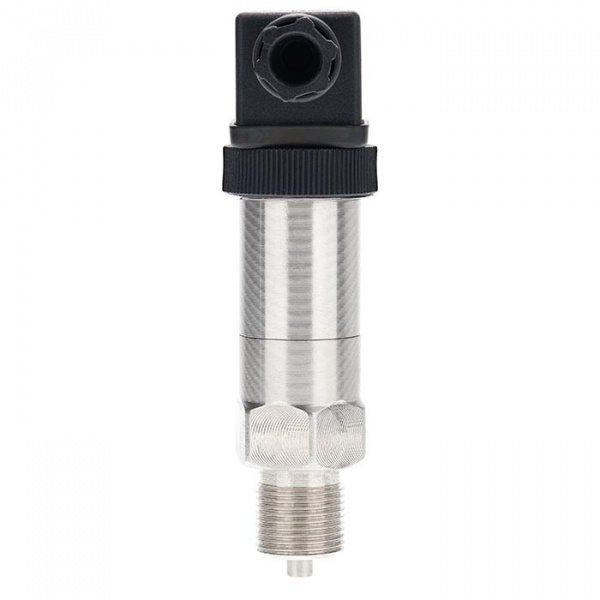

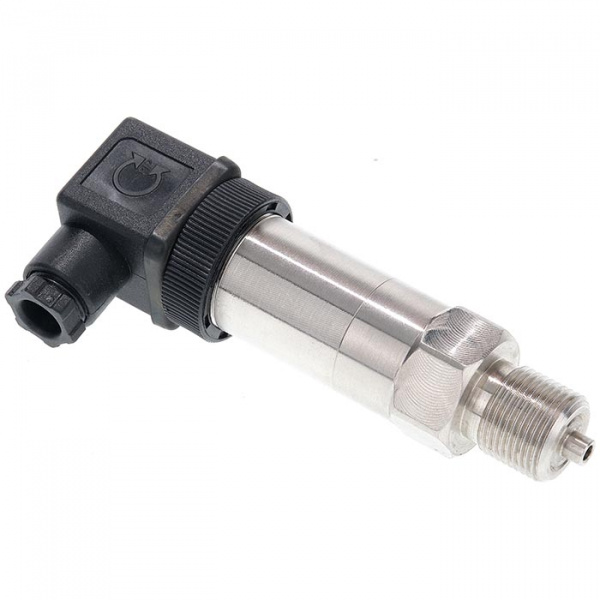

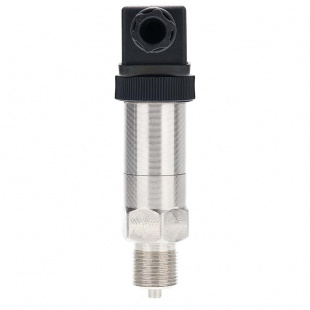

Производитель НПК ВИП Гарантия 36 месяцев Госреестр РФ 28313-11 Межповерочный интервал 60 месяцев Варианты написания СДВ И Рекомендуемые варианты замены КРТ-5, КРТ-9, ПДТВХ-1, Карат Назначение датчика давления СДВ-И:
Непрерывное преобразование, в электрический аналоговый или цифровой сигнал, значения измеряемого параметра давления абсолютного, избыточного, разряжения, давления-разряжения. Датчик может применяться для измерения давления газов, паров, парогазовых и газовых смесей (в том числе газообразного кислорода и кислородсодержащих газовых смесей) и некристаллизующихся, незатвердевающих жидкостей (в том числе морской воды, масла, дизельного топлива, мазута, керосина, бензина).
Функциональные возможности датчика давления СДВ-И:
В датчиках давления СДВ реализован ряд конструктивных защит от негативных воздействий во время эксплуатации: чувствительный элемент с 3-х кратным запасом прочности; двухмембранная конструкция чувствительного элемента, исключающая прорыв измеряемой среды; наличие встроенных элементов погашения импульсных сетевых помех.
Основные технические характеристики датчика давления СДВ-И:
Измеряемое давление Избыточное (жидкость, пар, газ) Минимальный диапазон измерения 0-10 кПа Максимальный диапазон измерения 0-160 МПа Погрешность, % от диапазона измерения ±0,10; ±0,15; ±0,25; ± 0,5; ±1 Выходной сигнал 4-20 мА 0,4÷5,5 В RS-485 CAN Напряжение питания номинальное, В 24 15 12 12 Диапазон напряжения питания, В 12-36 12-24 8-30 8-30 Температура измеряемой среды, °C −50 +80
Температура окружающей среды, °C Температурная погрешность, %/10 °C 0,15 0,15 0,10 0,10 Электрический соединитель DIN 43650; 2РМ 18; кабельный ввод Класс пылевлагозащиты IP54; IP65; IP67; IP68 Присоединение к процессу М20×1,5; М12×1, G½; М12×1,5; М10×1,5 Классификационная группа устойчивости к механическим воздействиям по ГОСТ Р 52931 G2 Материалы корпуса Сталь 12Х18Н10Т Материалы, контактирующие с измеряемой средой Титановый сплав ВТ-9, сталь 12Х18Н10Т Масса, кг, не более 0,25 Межповерочный интервал 5 лет Гарантийный срок 3 года Взрывозащищенное исполнение Искробезопасная электрическая цепь «i» с маркировкой взрывозащиты 0ExiaIICT5X Индикация и настройка Индикатор-коммуникатор ИК 4-20М для датчиков с сигналом 4-20 мА, для датчиков с цифровым сигналом — через интерфейс * — диапазон измерения Применение микропроцессорной электроники в конструкции датчиков давления позволило реализовать широкий набор функций настройки и калибровки датчиков, снизить суммарную погрешность при работе датчиков в реальных условиях (исключить влияние температурной погрешности на точность измерения во всём рабочем температурном диапазоне датчика). Настройка датчика производится коммуникатором СДВ (по сути «электронной отвёрткой»), с помощью которого возможна подстройка «ноля», а также переключение диапазона ВПИ непосредственно на месте эксплуатации, не разбирая сам датчик. Датчик с выходным сигналом 0,4-2,0 В обладают пониженным энергопотреблением (менее 2 мА) и напряжение питания 3,6 В (литиевая батарея), во время установления выходного сигнала после подачи напряжения питания - порядка 100 мс, что позволяет использовать датчики в системах автономного питания.
Базовое исполнение
И, ИВ : 1-диапазон измерения; осн. +/- 0,5%; доп.+/- 0,15%; -50…+80С; штуцер М20х1,5; эл. разъем DIN43650А; IP65; штуцер-12х18н10т; мембрана-титановый сплав ВТ9; уплотнение-острая кромка; МИ 5 лет
Дополнительные опции
Многопредельность: 3- диапазона измерения А, И, ИВ, Г Точность: +/-0,25% осн.погрешность А, И, ИВ, Г ВПИ:0,025-100МПа +/-0,15% осн.погрешность А, И, ИВ, Г RS485=ВПИ:0,025-100МПа; 4-20мА=ВПИ:0,1-100МПа +/-0,1% осн.погрешность А, И, ИВ RS485=ВПИ:0,1-100МПа Суммарная погрешность +/- 0,25% И, А, ИВ с ВПИ: 0,1 -100 МПа Взрывозащита: Ех-4-20мА, Ех-1Wire А, И, Д 0ЕxiaIICT5X Присоединение к процессу: Штуцер G1/2 Штуцер М10х1,5; М12х1; М12х1,5; G1/4 Коррозионностойкая мембрана Ф36 с штуцером М20х1,5 Коррозионностойкая открытая мембрана с штуцером М36х1,5 Электрическое присоединение: Разъем 2РМД 18Б4 IP54 Разъем 2РМД 18КПН4 кабельная часть Разъем 2РМГД 18Б4 IP65 Разъем 2РМГД 18Б7 IP65 Кабельный ввод (пластм.) IP67 (-25С) Кабельный ввод (мет.) IP67 (-40С) Кабель к дат.с каб. вводом = 1 метр 4х0,75 Автоматическое переключение пределов измерения 1WIRE: А, И Дополнительная технологическая наработка Срочное изготовление Номенклатура и сроки согласовываются при заказе Индикация, настройка Индикатор-Коммуникатор ИК4-20М Переходной кабель для настройки датчиков СДВ-4-20-2РМ коммуникатором ИК4-20М -
