Производитель НПК ВИП Гарантия 36 месяцев Госреестр РФ 28313-11 Межповерочный интервал 60 месяцев Варианты написания СДВ В Назначение преобразователя давления разряжения СДВ-В:
Датчики давления СДВ используются для измерения давления:
- избыточного (СДВ-И),
- вакуума (СДВ-В),
- давления-разрежения (СДВ-ИВ),
- разности давлений (СДВ-Д),
- гидростатического давления (СДВ-Г) .

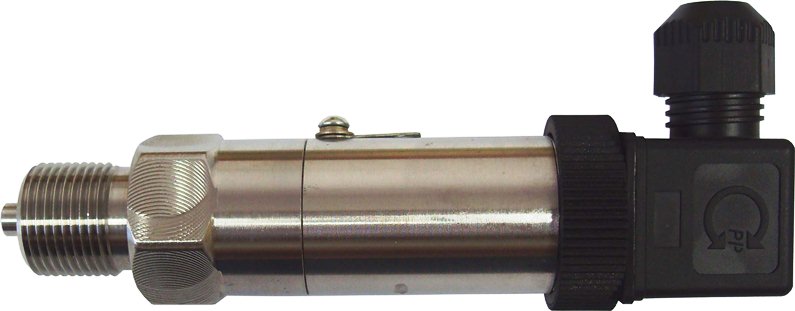

СДВ-В предназначен для непрерывного преобразования в электрический аналоговый или цифровой сигнал, значения измеряемого параметра давления разряжения или вакуума. Датчик может применяться для измерения давления газов, паров, парогазовых и газовых смесей (в том числе газообразного кислорода и кислородсодержащих газовых смесей) и некристаллизующихся, незатвердевающих жидкостей (в том числе морской воды, масла, дизельного топлива, мазута, керосина, бензина).
Функциональные возможности датчика вакуума СДВ-В:
В датчиках вакуума СДВ-В реализован ряд конструктивных защит от негативных воздействий во время эксплуатации: чувствительный элемент с 3-х кратным запасом прочности; двухмембранная конструкция чувствительного элемента, исключающая прорыв измеряемой среды; наличие встроенных элементов погашения импульсных сетевых помех.
Основные технические характеристики датчика разряжения СДВ-В:

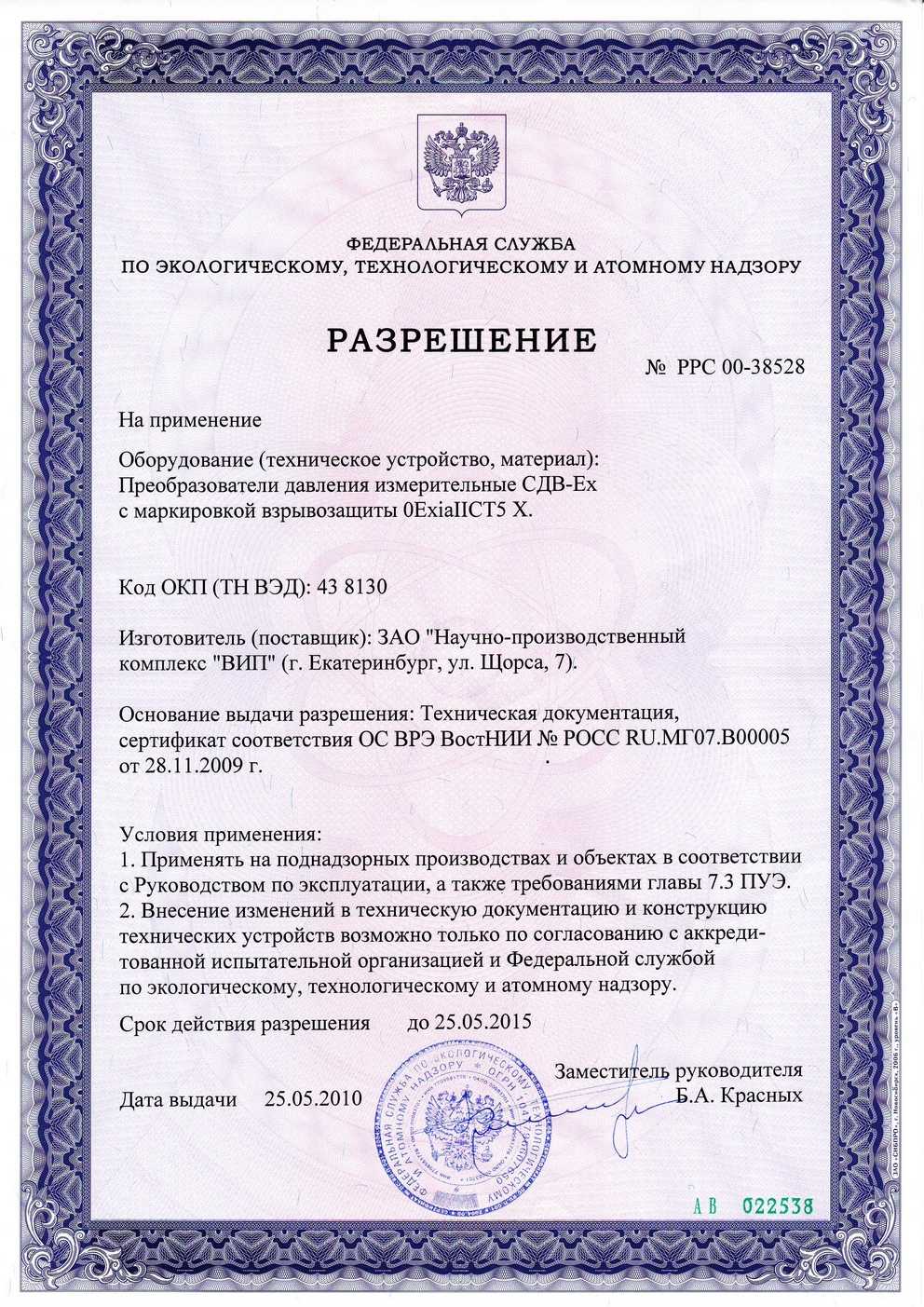

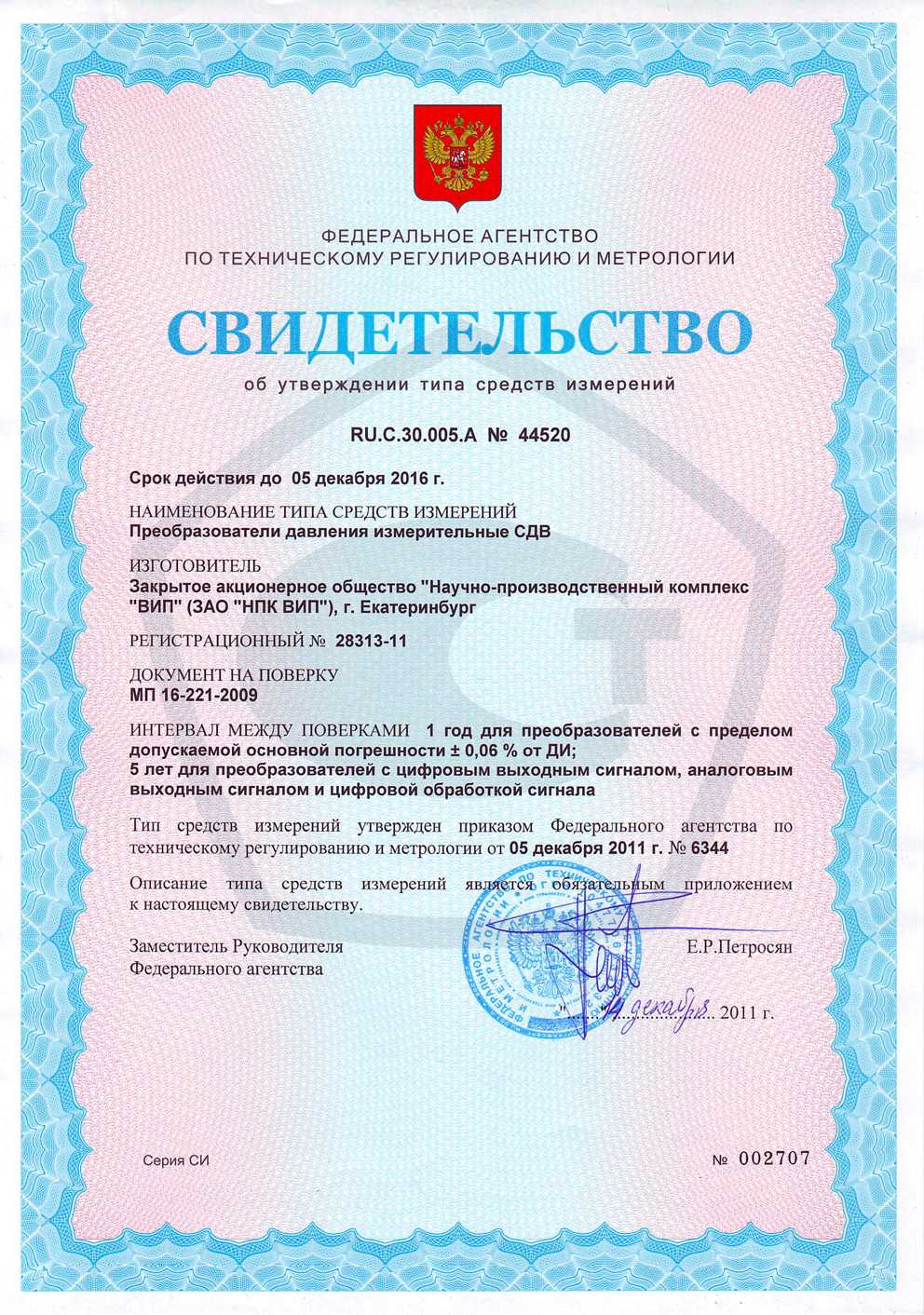

Измеряемое давление Разрежение Минимальный диапазон измерения 0-10 кПа Максимальный диапазон измерения 0-100 кПа Погрешность, % от диапазона измерения ±0,10; ±0,15; ±0,25; ± 0,5; ±1 Выходной сигнал 4-20 мА 0,4÷5,5 В RS-485 CAN Напряжение питания номинальное, В 24 15 12 12 Диапазон напряжения питания, В 12-36 12-24 8-30 8-30 Температура измеряемой среды, °C −50 +80 −50 +80 −50 +80 −50 +80 Температура окружающей среды, °C −50 +80 −50 +80 −50 +80 −50 +80 Температурная погрешность, %/10 °C 0,15 0,15 0,10 0,10 Электрический соединитель DIN 43650; 2РМ 18; кабельный ввод Класс пылевлагозащиты IP54; IP65; IP67; IP68 Присоединение к процессу М20×1,5; М12×1, G½; М12×1,5; М10×1,5 Классификационная группа устойчивости к механическим воздействиям по ГОСТ Р 52931 G2 Материалы корпуса Сталь 12Х18Н10Т Материалы, контактирующие с измеряемой средой Титановый сплав ВТ-9, сталь 12Х18Н10Т Масса, кг, не более 0,25 Межповерочный интервал 5 лет Гарантийный срок 3 года Взрывозащищенное исполнение Искробезопасная электрическая цепь «i» с маркировкой взрывозащиты 0ExiaIICT5X Свидетельство об утверждении типа СИ RU.C.30.005.A № 44520 Индикация и настройка Индикатор-коммуникатор ИК 4-20М для датчиков с сигналом 4-20 мА, для датчиков с цифровым сигналом — через интерфейс * — диапазон измерения Применение микропроцессорной электроники в конструкции датчиков давления позволило реализовать широкий набор функций настройки и калибровки датчиков, снизить суммарную погрешность при работе датчиков в реальных условиях (исключить влияние температурной погрешности на точность измерения во всём рабочем температурном диапазоне датчика). Настройка датчика производится коммуникатором СДВ (по сути «электронной отвёрткой»), с помощью которого возможна подстройка «ноля», а также переключение диапазона ВПИ непосредственно на месте эксплуатации, не разбирая сам датчик. Датчик с выходным сигналом 0,4-2,0 В обладают пониженным энергопотреблением (менее 2 мА) и напряжение питания 3,6 В (литиевая батарея), во время установления выходного сигнала после подачи напряжения питания - порядка 100 мс, что позволяет использовать датчики в системах автономного питания.
Базовое исполнение
СДВ-И: 1-диапазон измерения; осн. +/- 0,5%; доп.+/- 0,15%; -50…+80С; штуцер М20х1,5; эл. разъем DIN43650А; IP65; штуцер-12х18н10т; мембрана-титановый сплав ВТ9; уплотнение-острая кромка; МИ 5 лет
- Вся линейка датчиков давления: абсолютное, избыточное, разности давлений (3 вида исполнения по конструкции, в том числе малогабаритный), гидростатическое, разрежения, давления-разрежения;
- Широкий диапазон ВПИ от 6кПа до 250МПа;
- Все виды выходных сигналов: 4-20мА; 0,4…5,5В; 1Wire; CAN; RS485 (с возможностью автоматического переключения ВПИ);
- Изготовление датчиков с низким энергопотреблением в диапазоне 3,0…3,9В;
- Возможность изготовления многопредельного исполнения;
- Высокотемпературное исполнение до +200°С;
- Искробезопасная цепь «Ex» на все выходные сигналы. В ближайшее время начнется серийное изготовление датчиков во взрывонепроницаемой оболочке «Exd»;
- Большой выбор присоединения к процессу: М20х1,5; G1/2; G1/4; М12х1,0; и пр., в том числе и открытые мембраны;
- Различное электрическое присоединение: DIN, 2РМ, кабельный ввод;
- Изготовление датчиков серии «Р» с повышенной надежностью и гарантией 5 лет;
- Межповерочный интервал 5 лет;
- Возможность изготовления до 5 раб. дней (по согласованию).

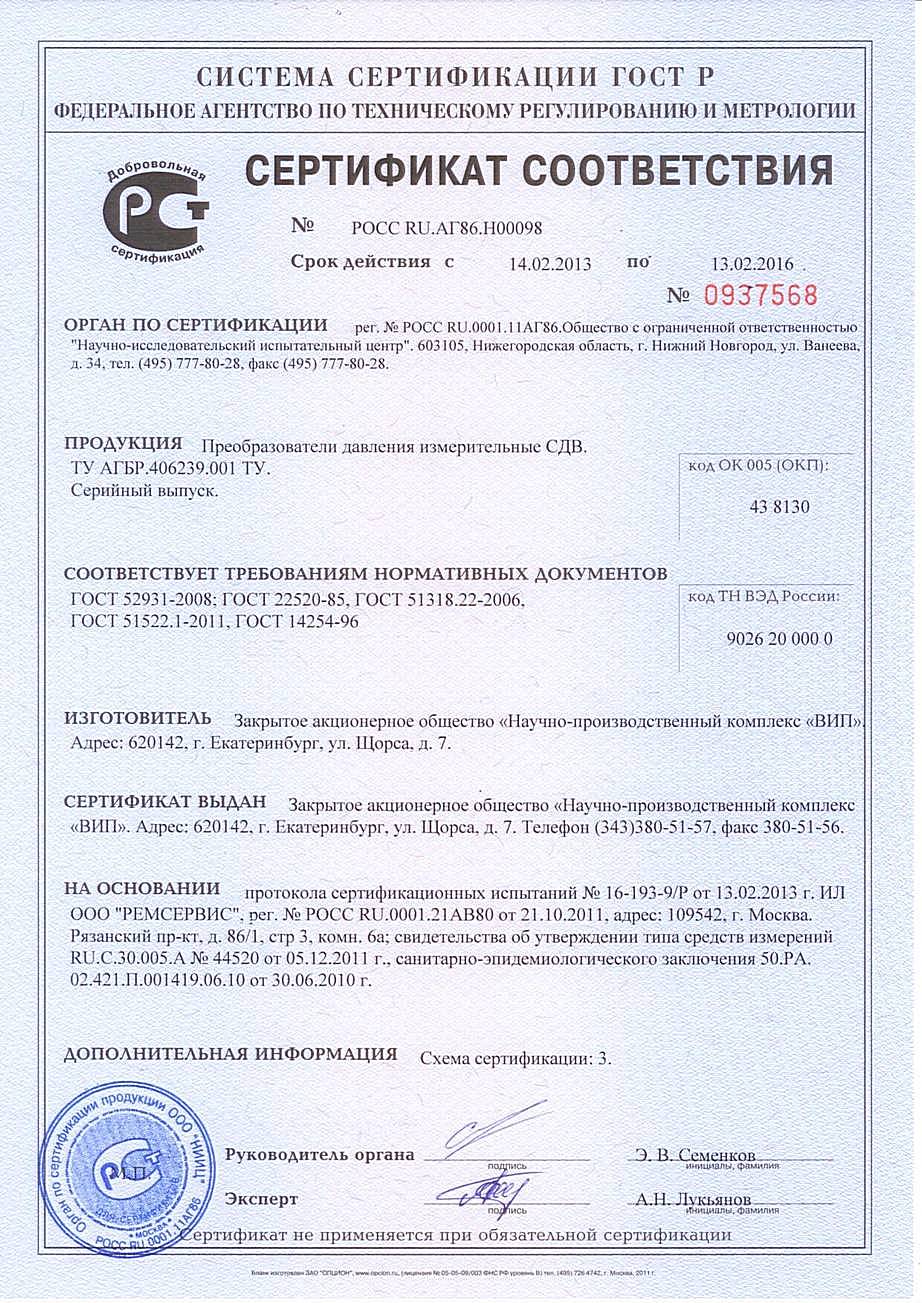

ГОСТ 22520-85 устанавливает требования к датчикам, изготовляемым для нужд народного хозяйства и экспорта.
Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
Распространяется на датчики (измерительные преобразователи) давления, разрежения и разности давлений с электрическими унифицированными аналоговыми выходными сигналами, а также датчики других физических величин: расхода жидкостей и газов, уровня и плотности жидкостей, функционально связанных с давлением или разностью давлений. Датчики входят в комплекс государственной системы промышленных приборов и средств автоматизации и предназначены для работы в системах автоматического управления, контроля и регулирования производственных процессов.
-
