ЭРИС-КЭ.04 - переносной прибор для контроля показателей качества электроэнергии (регистратор)

Назначение прибора ЭРИС-КЭ.04:

Переносной прибор для контроля показателей качества электроэнергии ЭРИС-КЭ.04 (регистратор) предназначен для регистрации показателей качества электрической энергии (ПКЭ) в трехфазных электрических сетях общего назначения. Ориентирован на работу в переносном режиме.

Прибор ЭРИС-КЭ.04 фиксирует все основные показатели качества электроэнергии одновременно по всем 3-м фазам, установленные ГОСТ 13109-97 «Нормы качества электрической энергии в системах электроснабжения общего назначения» (кроме фликера) в соответствии с требованиями данного ГОСТа, в том числе:

• отклонение частоты;
• отклонения напряжения;
• коэффициент искажения синусоидальности кривой напряжения;
• коэффициент n-й гармонической составляющей напряжения;
• коэффициент несимметрии напряжения по обратной последовательности;
• коэффициент несимметрии напряжения по нулевой последовательности;
• длительность провала напряжения;
• импульсное напряжение;
• коэффициент временного перенапряжения.

Первые шесть ПКЭ проверяются на их соответствие требованиям ГОСТ 13109-97 по следующему критерию - суммарная продолжительность времени выхода измеренных значений анализируемого показателя в течение установленного периода времени (24 ч.) за нормально и предельно допустимые пределы ( Т1 и Т2 ) не должна превышать установленных ГОСТом значений.

Остальные ПКЭ проверяются в соответствии с индивидуальными требованиями ГОСТа для каждого из этих показателей.

Дополнительно измеряются активные и реактивные мощности по первой (основной) гармонике 50 Гц, с учетом направления их протекания. Регистрируются графики изменения этих мощностей во времени.

Кроме того, предусмотрены следующие функциональные возможности, выполняемые параллельно с регистрацией ПКЭ и измерением мощностей:

• режим «цифрового осциллографа», предназначенный для фиксации кривых мгновенных значений токов и напряжений на интервале до 50 периодов основной частоты 50 Гц при возникновении аварийных и переходных режимов в сети (в том числе и импульсов напряжения);
• регистрация графиков действующих значение напряжений за каждый период основной частоты на интервале до 60 секунд при возникновении провалов напряжения или перенапряжений;
• регистрация графиков минутных значений отклонения напряжения в сети на интервале 1 месяц;
• режим измерения электрической энергии, позволяющий определять величину прошедшей через прибор электроэнергии за определенный интервал времени с точностью 2% (данный режим предназначен для осуществления возможности оперативной проверки систем учета электроэнергии непосредственно на объектах без их предварительного отключения и демонтажа).

Отображение результатов измерений осуществляется на четырехстрочном ЖКИ дисплее прибора ЭРИС-КЭ.04. Его управление реализовано с помощью клавиатуры 4 * 4 = 16 клавиш. Для удобства пользования комплектуется сервисным программным обеспечением на ПЭВМ для отображения в удобном виде результатов измерений и их анализа, а также для задания уставок и настроек самого прибора. Стыковка с ПЭВМ выполнена на основе использования USB Flash, которыми комплектуется каждый прибор.

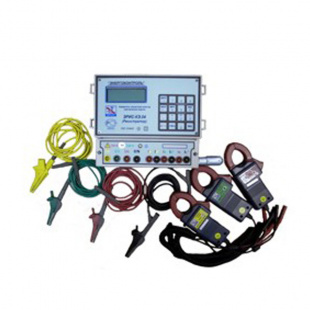

Для подключения напряжения прибор ЭРИС-КЭ.04 комплектуется тремя стандартными соединительными изолированными проводами со специальными зажимами («крокодилами») на концах. Токовые цепи подключаются с помощью трех, поставляемых в комплекте, разъемных трансформаторов тока («токоизмерительных клещей») с соединительными проводами для присоединения к прибору. Их диапазон измерений составляет от 5 до 160 А. При необходимости измерения первичных токов более 160 А, прибор может, по желанию заказчика, комплектоваться дополнительными разъемными измерительными трансформаторами тока с диапазонами измерения от 500 до 2000 А.

С целью упрощения правильного подключения прибора ЭРИС-КЭ.04 на объекте измерения предусмотрен специальный режим автоматизированной фазировки.

Энергонезависимая память позволяет хранить все результаты измерений и расчетов от 2-х месяцев до 2-х лет, в зависимости от степени подробности этих данных.

Прибор ЭРИС-КЭ.04 содержит встроенный независимый источник питания, позволяющий ему оставаться (функционировать) в рабочем состоянии до нескольких часов при исчезновении напряжения питания.

Прибор ЭРИС-КЭ.04 рассчитан на нормальную работу при температуре окружающей среды от – 30 °С до + 40 °С. Поставляется в специальной сумке для его переноса и хранения.

Комплект поставки ЭРИС-КЭ.04:
