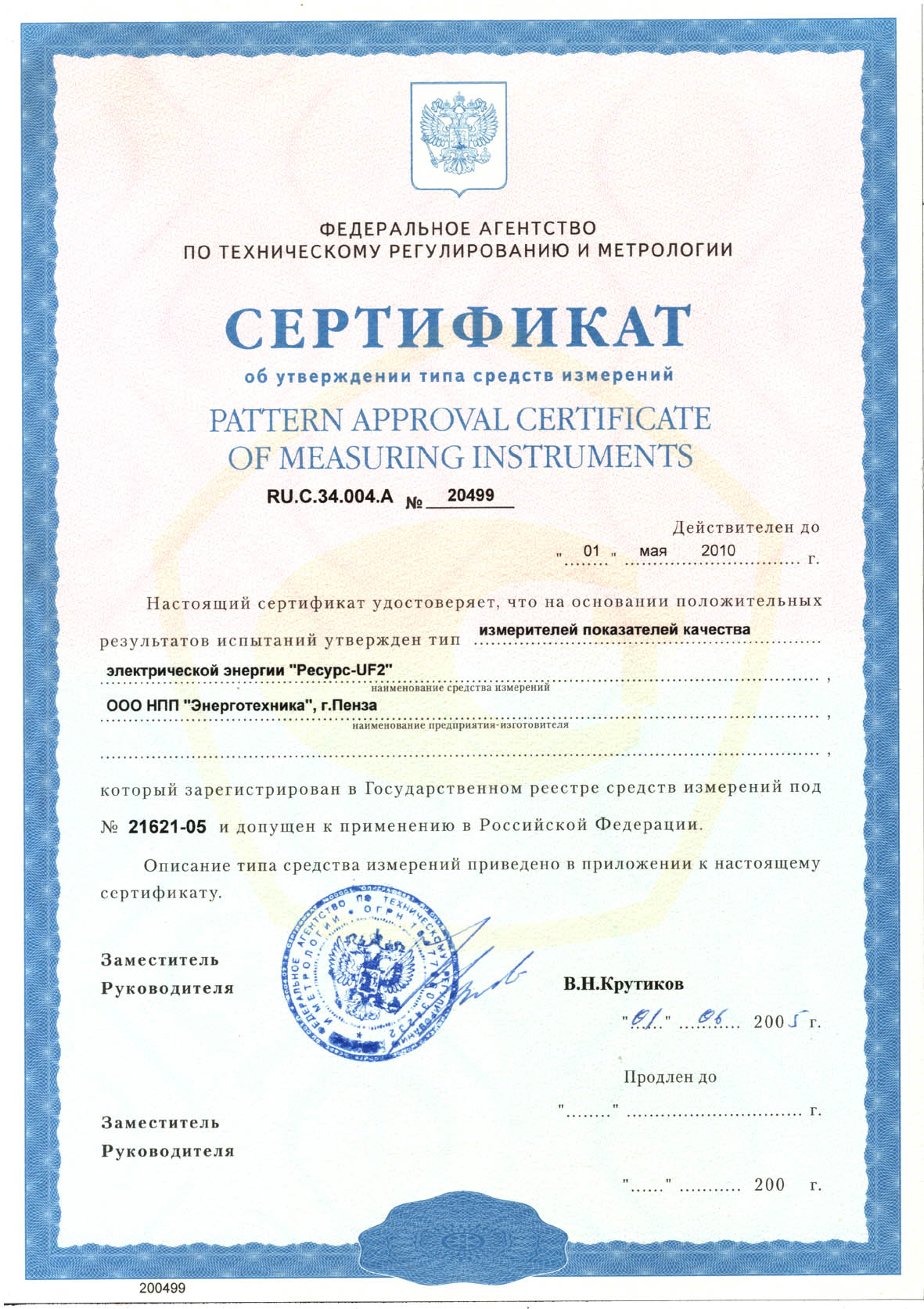

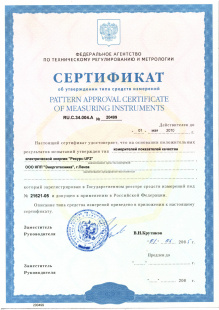

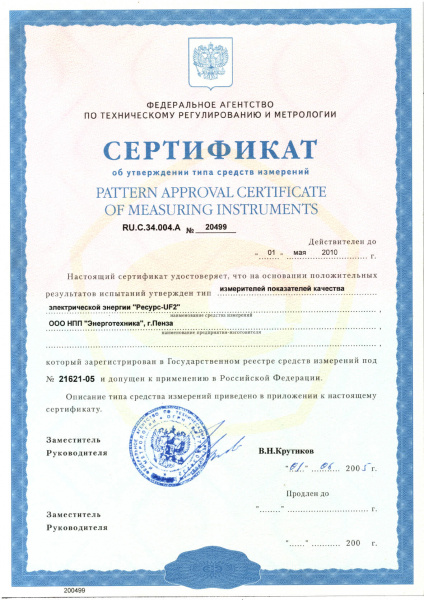

Производитель Россия Гарантия 18 месяцев Госреестр РФ 21621-07 Межповерочный интервал 18 месяцев Варианты написания РесурсUF2M,Ресурс-УФ2М Варианты исполнения измерителя Ресурс-UF2М:
Ресурс-UF2М-3П46-50-500 - В комплектацию входит 3 комплекта токоизмерительных клещей (0,5 - 600 A).
Ресурс-UF2М-3Т52-5-100-1000 - В комплектацию входит 3 комплекта токоизмерительных клещей (от 2 мА до 1200 А).
Ресурс-UF2МВ-3П15-5 - В комплектацию входит 3 комплекта токоизмерительных клещей (от 2 мА до 7,5 А).Назначение измерителя Ресурс-UF2М:
Измерители показателей качества электрической энергии «РЕСУРС-UF2» предназначены для измерений характеристик напряжения, включая основные показатели качества электрической энергии (ПКЭ) по ГОСТ 13109-97, характеристик тока, мощности и энергии переменного трехфазного и однофазного тока, как в автономном режиме, так и в составе информационно- измерительных систем. Измерители предназначены для контроля показателей качества электрической энергии в соответствии с РД 153-34.0-15.501-00 (часть 1) и анализа качества электрической энергии в соответствии с РД 153-34.0-15.501-01 (часть 2).
Область применения: измерение ПКЭ на предприятиях промышленности и в энергосистемах, обследование электросетей предприятий (энергоаудит), учет потоков мощности в энергосистемах, учет межсистемных перетоков, учет выработки и потребления электроэнергии.
Измерители могут быть использованы в качестве образцового счетчика электроэнергии для проверки и поверки счетчиков электроэнергии, в том числе и на месте эксплуатации, класса 0,5 (0,5S) и менее точных (модификации «Ресурс-UF2C», «Ресурс-UF2М») и класса 1,0 (1,0S) и менее точных (модификация «Ресурс-UF2»).

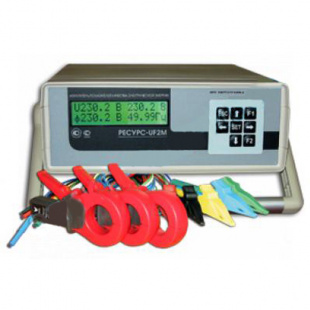

Описание измерителя Ресурс-UF2М:
Измерители выпускаются в следующих модификациях: «Ресурс-UF2», «Ресурс-UF2C», «Ресурс-UF2М».
Измерители выполнены в настенном стационарном варианте (модификации «Ресурс-UF2», «Ресурс-UF2C») и настольном переносном варианте (модификация «Ресурс-UF2М»). Все модификации измерителей имеют встроенные клавиатуру и индикатор для работы в автономном режиме. Измерители имеют интерфейсы RS232 и RS485.
Измерители могут работать в составе автоматизированных систем типа «Ресурс».
Измерители «Ресурс-UF2» имеют две группы трехфазных измерительных входов напряжения, с номинальными действующими значениями Uном фазных/междуфазных напряжений 220/(220 · √3 ) В (прямой вход) и (100/ √3 )/100 В (трансформаторный вход). Напряжения подаются одновременно только на одну группу входов.
Измерители «Ресурс-UF2С» и «Ресурс-UF2М» имеют 4 измерительных входа напряжения, работающих на двух диапазонах измерения: 220/(220· √3 ) В и (100/ √3 )/100 В.
Измерители «Ресурс-UF2М» могут иметь 4 измерительных низковольтных входа напряжения, предназначенные для измерения действующих значений напряжения до 10 В. При наличии низковольтного входа напряжения в наименовании модификации измерителя добавляется буква «В», «Ресурс-UF2МВ».
Измерители могут использоваться для работы в однофазных, трехфазных трехпроводных и четырехпроводных электрических сетях. Дополнительно модификации «Ресурс-UF2C» и «Ресурс-UF2М» могут использоваться для работы в пятипроводных электрических сетях.
Измерительные входы напряжений гальванически изолированы от остальных частей измерителя.
При измерениях в электрических сетях с более высокими значениями напряжения должны быть использованы измерительные трансформаторы напряжения или делители напряжения.
Измерители имеют три (модификация «Ресурс-UF2») или четыре (модификации «Ресурс-UF2С» и «Ресурс-UF2М») группы входов для измерения характеристик силы тока с номинальным действующим значением силы тока (Iном) 5 А, 1 А при непосредственном подключении, и более при использовании трансформаторов тока. Измерительные входы тока гальванически изолированы друг от друга и от остальных частей измерителя.
Измерители могут комплектоваться разъемными трансформаторами тока (ТТ) с номинальным первичным током: 1 А, 5 А, 50 А, 100 А, 200 А, 500 А, 1000 А, 3000 А. Измеритель обеспечивает работу с двумя типами разъемных трансформаторов тока: тип «Т» - с токовым выходом, тип «П» - с потенциальным выходом. При комплектации измерителей трансформаторами тока, их краткое обозначение и номинальные значения первичных токов указываются через дефис в наименовании измерителя без обозначения единицы измерения.
Основные технические характеристики измерителя Ресурс-UF2М:
Метрологические характеристики представлены в таблице 1.
Входное сопротивление измерителей:
а) по измерительным входам напряжений не менее 400 кОм (модификации «Ресурс-UF2С», «Ресурс-UF2М»)
б) по прямым измерительным входам напряжений не менее 400 кОм (модификация «Ресурс-UF2»);
в) по трансформаторным измерительным входам напряжений не менее 100 кОм (модификация «Ресурс-UF2»);
г) по измерительным входам токов с номинальным значением 5 А не более 0,05 Ом;
д) по измерительным входам токов с номинальным значением 1 А не более 0,25 Ом;
е) по низковольтным измерительным входам «10 В» не менее 30 кОм ( для «Ресурс-UF2МВ»).Таблица 1 - Диапазоны измерений и пределы допускаемых погрешностей
Измеряемая характеристика Диапазон измерений Основные погрешности:
- абсолютная Δ;
- относительная δ, %;
- приведенная γ, %Дополнительные условия Модификации Действующее значение 1):
– напряжения U;
– напряжения основной частоты (первой гармоники) U(1);
– напряжения прямой последовательности U1от 0,8·Uном
до 1,2· Uном± 0,2 (δ) – Ресурс-UF2, Ресурс-UF2C, Ресурс-UF2М от 0,01·Uном до 0,8· Uном ± 0,2 (γ) от 0,10 до 10 В ± 0,5 (δ) для U, U(1), для входа «10 В» от 0,025 до 0,1В ± 1,0 (δ) Установившееся отклонение напряжения δUУ 1), % –20 – +20 ± 0,2 (Δ) – Действующее значение 1):
- напряжения обратной последовательности U2;
- напряжения нулевой последовательности U0от 0,01·Uном до 1,2· Uном ± 0,2 (γ) Частота f, Гц 45 – 55 ± 0,02 (Δ) – Отклонение частоты Δf, Гц –5 – +5 ± 0,02 (Δ) – Коэффициент искажения синусоидальности напряжения KU, % 0,1 – 30 ± (0,05+0,02·KU) (Δ) – Коэффициент n–ой гармонической составляющей напряжения KU(n), % 0,05 – 30 ± (0,03+0,02·KU(n)) (Δ) 2 ≤ n ≤ 10 0,05 – 20 10 < n ≤ 20 0,05 – 10 20 < n ≤ 30 0,05 – 5 30 <n ≤ 40 Коэффициент несимметрии напряжений по обратной последовательности K2U 1), % 0 – 20 ± 0,2 (Δ) – Коэффициент несимметрии напряжений по нулевой последовательности K0U 1), % 0 – 20 ± 0,2 (Δ) – Длительность провала напряжения Δtп , с 0,01 – 60 ± 0,01 (Δ) – Длительность временного перенапряжения Δtпер U, с 0,01 – 60 ± 0,01 (Δ) – Глубина провала напряжения δUп, % 10 – 100 ± 1,0 (Δ) – Коэффициент временного перенапряжения Kпер U 1,1 – 1,4 ± 0,01 (Δ) – Размах изменения напряжения δUt, % 0,2 - 20 ± 8 (δ) – Кратковременная доза фликера PSt 0,25 – 10 ± 5 (δ) – Длительная доза фликера PLt 0,25 – 10 ± 5 (δ) – Угол фазового сдвига между фазными напряжениями основной частоты (первой гармоники) φU от - 180° до + 180° ± 0,1° (Δ) – Угол фазового сдвига между n-ми гармоническими составляющими фазных напряжений φU(n) от - 180° до + 180° ± 1° (Δ) 5 % ≤ KU(n) ± 3° (Δ) 1 % ≤ KU(n) < 5 % ± 10° (Δ) 0,2 % ≤ KU(n)< 1 % Действующее значение 1)2):
- силы тока I;
- силы тока основной частоты I(1);
- силы тока нулевой последовательности I0;
- силы тока прямой последовательности I1;
- силы тока обратной последовательности I2;от 0,05·Iном
до 1,2·Iном± 0,2 (δ) – Ресурс-UF2C, Ресурс-UF2М от 0,01·Iном
до 0,05·Iном± 0,01 (γ) – от 0,0004·Iном до 0,01·Iном ± (1+0,35(0,01·Iном/I(1) – 1) (δ) для I(1) ± (1+0,7(0,01·Iном/I(1) – 1) (δ) для I от 0,01·Iном
до 1,2·Iном± 0,2 (γ) – Ресурс-UF2 Коэффициент искажения синусоидальности кривой тока KI, % 0,1 – 100 ± (0,05+0,02·KI) (Δ) 0,1·Iном ≤ I ≤ 1,5·Iном Ресурс-UF2C, РесурсUF2М 0,5 – 100 ± (0,1+0,03·KI) (Δ) 0,01·Iном ≤ I < 0,1·Iном 0,1 – 100 ± (0,05+0,02·KI) (Δ) 0,5·Iном ≤ I ≤ 1,2·Iном Ресурс-UF2 0,5 – 100 ± (0,1+0,03·KI) (Δ) 0,1·Iном ≤ I ≤ 0,5·Iном Коэффициент n–ой (n – от 2 до 40) гармонической составляющей тока KI(n), % 0,05 – 100 ± (0,03+0,02·KI(n)) (Δ) 0,1·Iном ≤ I < 1,5·Iном
2 ≤ n ≤ 10Ресурс-UF2С, Ресурс-UF2М 0,05 – 50 0,1·Iном ≤ I < 1,5·Iном
10 < n ≤ 200,05 – 20 0,1·Iном ≤ I < 1,5·Iном
20< n ≤ 300,05 – 10 0,1·Iном ≤ I < 1,5·Iном
30< n ≤ 400,5 – 100 ± (0,1+0,03·KI(n)) (Δ) 0,01·Iном ≤ I < 0,1·Iном
2 ≤ n ≤ 100,5 – 50 0,01·Iном ≤ I < 0,1·Iном
10 ≤ n ≤ 200,5 – 20 0,01·Iном ≤ I < 0,1·Iном
20 ≤ n ≤ 300,5 – 10 0,01·Iном ≤ I < 0,1·Iном
30 ≤ n ≤ 400,05 – 30 ± (0,03+0,02·KI(n)) (Δ) 0,5·Iном ≤ I < 1,2·Iном
2 ≤ n ≤ 10Ресурс-UF2 0,05 – 20 0,5·Iном ≤ I < 1,2·Iном
10 < n ≤ 200,05 – 10 0,5·Iном ≤ I < 1,2·Iном
20 < n ≤ 400,5 – 30 ± (0,1+0,03·KI(n)) (Δ) 0,1·Iном ≤ I < 0,5·Iном;
2 ≤ n ≤ 100,5 – 20 0,1·Iном ≤ I < 0,5·Iном;
10 < n ≤ 200,5 – 10 0,1·Iном ≤ I < 0,5·Iном;
20 < n ≤ 40Угол фазового сдвига φUI между напряжением и током основной частоты одной фазы 3) от - 180° до + 180° ± 0,1° (Δ) 0,05· Iном ≤ I ≤ 1,5 ·Iном Ресурс-UF2С, Ресурс-UF2М ± 0,3° (Δ) 0,01·Iном ≤ I < 0,05·Iном ± 0,1° (Δ) 0,5· Iном ≤ I ≤ 1,2 ·Iном Ресурс-UF2 ± 0,3° (Δ) 0,1·Iном ≤ I < 0,5·Iном ± 3° (Δ) 0,01·Iном ≤ I < 0,1·Iном Угол фазового сдвига φUI0 между напряжением и током нулевой последовательности от - 180° до + 180° ± 3° (Δ) 0,01·Iном ≤ I0< 1,2·Iном
0,01·Uном ≤U0<1,2UномРесурс-UF2С, Ресурс-UF2М, Ресурс-UF2 Угол фазового сдвига φUI1 между напряжением и током прямой последовательности 3) от - 180° до + 180° ± 0,1° (Δ) 0,05· Iном ≤ I ≤ 1,5 ·Iном Ресурс-UF2С, Ресурс-UF2М ± 0,3° (Δ) 0,01·Iном ≤ I < 0,05·Iном ± 0,1° (Δ) 0,5· Iном ≤ I ≤ 1,2 ·Iном Ресурс-UF2 ± 0,3° (Δ) 0,1·Iном ≤ I < 0,5·Iном ± 3° (Δ) 0,01·Iном ≤ I < 0,1·Iном Угол фазового сдвига φUI2 между напряжением и током обратной последовательности от - 180° до + 180° ± 3° (Δ) 0,01·Iном ≤ I2< 1,2·Iном
0,01·Uном≤ U2<1,2UномРесурс-UF2С, Ресурс-UF2М, Ресурс-UF2 Угол фазового сдвига между n–ми гармоническими составляющими напряжения и тока одной фазы φUI(n) от - 180° до + 180° ± 2° (Δ) 0,05·Iном ≤ I ≤ 1,5·Iном;
5 % ≤ KI(n); 5 % ≤ KU(n)Ресурс-UF2C, Ресурс-UF2М ± 5° (Δ) 0,05·Iном ≤ I ≤ 1,5·Iном;
1 % ≤ KI(n) < 5 %;
1 % ≤ KU(n) < 5 %± 10° (Δ) 0,05·Iном ≤ I ≤ 1,5·Iном;
0,2 % ≤ KI(n) <1 %;
0,2 % ≤ KU(n) < 1 %± 3° (Δ) 0,01·Iном≤ I ≤ 0,05·Iном;
5 % ≤ KI(n); 5 % ≤ KU(n)± 10° (Δ) 0,01·Iном ≤ I ≤0,05·Iном;
1 % ≤ KI(n) < 5 %;
1 % ≤ KU(n) < 5 %от - 180° до + 180° ± 3° (Δ) 0,5·Iном ≤ I ≤ 1,2·Iном;
5 % ≤ KI(n); 5 % ≤ KU(n)Ресурс-UF2 ± 5° (Δ) 0,5·Iном ≤ I ≤ 1,2·Iном;
1 % ≤ KI(n) < 5 %;
1 % ≤ KU(n) < 5 %± 15° (Δ) 0,5·Iном ≤ I ≤ 1,2·Iном;
0,2 % ≤ KI(n) <1 %;
0,2 % ≤ KU(n) < 1 %± 5° (Δ) 0,1·Iном ≤ I ≤ 0,5·Iном;
5 % ≤ KI(n); 5 % ≤ KU(n)± 15° (Δ) 0,1·Iном ≤ I ≤ 0,5·Iном;
1 % ≤ KI(n) < 5 %;
1 % ≤ KU(n) < 5 %Активная мощность P 1)2):
а) активная мощность по каждой фазе
б) активная мощность по трем фазамот (0,5·Uном) • •(0,01·Iном)
до (1,2·Uном) •
• (1,5·Iном)а) ± 0,3 (δ)
б) ± 0,2 (δ)0,05·Iном ≤ I ≤ 1,5·Iном;
0,5 < -
