Парма РК1.01 — малогабаритный регистратор (анализатор) качества электроэнергии

Назначение регистратора показателей качества электрической энергии Парма РК 1.01:

Регистратор Парма РК 1.01 - малогабаритный регистратор (анализатор) качества электроэнергии для измерения, регистрации, оценки соответствия качества измеряемой электрической энергии (ПКЭ) нормам по ГОСТ 13109 с выдачей протокола соответствия при проведении контроля и испытаний электрической энергии в электрических сетях (энергоаудит) систем энергоснабжения общего назначения переменного однофазного тока с номинальным напряжением 220 В и номинальной частотой 50 Гц.

Применение регистратора Парма РК 1.01:

Регистратор Парма РК 1.01 обеспечивает измерение и регистрацию следующих характеристик в соответствии с требованиями ГОСТ 13109:

• установившихся значений отклонения частоты переменного тока;
• установившихся значений отклонения напряжения основной частоты;
• коэффициента n-ой гармонической составляющей напряжения;
• коэффициента искажения несинусоидальности напряжения;
• глубину и длительность провала напряжения;
• коэффициент и длительность временного перенапряжения;

На основании данных, записанных регистратором Парма РК 1.01 на персональном компьютере (ПК), программное обеспечение (ПО) «Мастер протокол РК1.01» осуществляет оценку соответствия показателей качества электроэнергии (ПКЭ) установленным нормам, с формированием протокола соответствия качества измеренной ЭЭ , в том числе:

• вычисление верхних и нижних значений ПКЭ за сутки (интервал);
• вычисление относительного времени выхода за нормально и предельно допустимые значения ПКЭ за сутки (интервал);
• вычисление наибольших и наименьших значений ПКЭ за сутки (интервал).

Результаты измерений (ПКЭ) могут быть использованы:

• в качестве доказательной базы при разрешении (в судебном или досудебном порядке) конфликтов между энергосбытовыми организациями и потребителями, связанных с последствиями использования ЭЭ, не соответствующей требованиями ГОСТ 13109, т.е. порчей или некорректной работой техники и осветительных приборов;
• при корректировке расчетов оплаты электроэнергии для бытовых потребителей;
• для мониторинга проблем с электроснабжением в отдельно взятой квартире;
• при внутренних проверках и выяснении виновника ухудшения качества электроэнергии в многоквартирных домах;
• при страховании имущества граждан - в качестве доказательной базы при расследовании страховых случаев и подачи регрессионных исков;
• при разрешении вопросов с гарантийным ремонтом дорогостоящей бытовой техники, в качестве дополнительного страхового обеспечения при ипотечном кредитовании.

Конструкция регистратора Парма РК 1.01:

Регистратор Парма РК 1.01 представляет собой измерительный прибор, выполненный в корпусе из ударопрочной пластмассы. На лицевой панели корпуса регистратора расположены:

• инфракрасный порт для передачи текущих и усредненных данных;
• светодиоды идентификации режимов работы регистратора;
• разъем для подключения карты памяти стандарта ММС (Multi Media Card).

Регистратор оснащен вилкой питания с зажимом защитного заземления расположенной непосредственно на корпусе. Измерительные входы регистратора совмещены с вилкой питания.

Описание работы регистратора Парма РК 1.01:

• Питание регистратора осуществляется от контролируемой сети переменного тока.
• Регистратор осуществляет измерение, регистрацию и запись ПКЭ на карту памяти ММС.
• Каждые 24 часа на карте памяти ММС создается новый файл c результатами измерения ПКЭ.
• Файл имеет текстовый формат и расширение «.csv» (формат таблицы с разделителями «запятые» - импортируется в Microsoft Excel).
• Регистратор имеет неограниченную продолжительность непрерывной работы в режиме измерений, а в режиме регистрации продолжительность непрерывной работы зависит от выбранного режима записи данных ПКЭ на карту памяти ММС – линейного или циклического.
• Если режим записи на карту памяти выбран линейный, то продолжительность непрерывной работы регистратора определяется объемом карты памяти.
• Если режим записи на карту памяти выбран циклический, то продолжительность непрерывной работы регистратора в режиме регистрации неограничена. Запись на карту памяти ведется в циклическом режиме, путем замещения самого старого суточного файла.
• Пользователь имеет возможность получать текущие значения ПКЭ через ИК порт, как во время регистрации на карту памяти ММС, так и без карты памяти ММС.
• Для просмотра и обработки следует изъять из регистратора карту памяти и считать с нее информацию с помощью карт-ридера.

Программное обеспечение:

1. ПО «Мастер поверки РК1.01» для первичной и периодической поверки регистратора.
   • Программа реализована в виде «мастера». ПО формирует протокол поверки.
2. ПО «Мастер протокол РК1.01» осуществляет оценку, соответствия показатели качества электроэнергии (ПКЭ) установленным нормам.
   • Программа реализована в виде «мастера». ПО формирует протокол соответствия качества измеренной ЭЭ , в том числе:
     • вычисление верхних и нижних значений ПКЭ за сутки (интервал);
     • вычисление относительного времени выхода за нормально и предельно допустимые значения ПКЭ за сутки (интервал);
     • вычисление наибольших и наименьших значений ПКЭ за сутки (интервал).
3. ПО «Монитор РК1.01» предназначено для установки даты и времени, просмотра усредненных и мгновенных значений измеряемых ПКЭ, проведения поверки регистратора в ручном режиме.

Метрологические характеристики регистратора Парма РК 1.01:

Регистратор обеспечивает измерение и регистрацию ПКЭ при Uном -220 В и f_ном – 50 Гц, в диапазонах и с погрешностями, соответствующими приведенным в таблице.

Справочные технические характеристики регистратора Парма РК 1.01:

• частота питающей сети от 45 до 55 Гц;
• напряжение питающей сети 220±66 В;
• коэффициентом искажений синусоидальности кривой напряжения не более 30 %;
• перегрузочная способность по напряжению 380В в течение 2 часов;
• сопротивление изоляции не менее 2 МОм;
• электрическая прочность изоляции 1,35 кВ;
• потребляемая мощность не более 4 В·А;
• средняя наработка на отказ – не менее 25000 час;
• средний срок службы – не менее 10 лет;
• габаритные размеры регистратора – не более 63х121х100 мм;
• масса регистратора – не более 0,5 кг.

Условия эксплуатации регистратора Парма РК 1.01:

Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 3 по ГОСТ 22261 при следующих рабочих условиях применения:

• температура окружающего воздуха от 0 до плюс 55 °С;
• относительная влажность воздуха 90 % при 30 °С;
• атмосферное давление от 70 до 106,7 кПа.

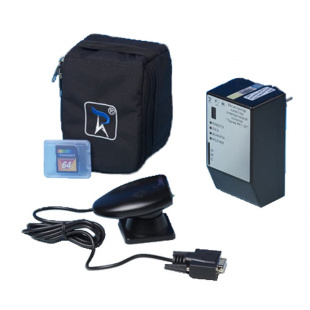

Комплект поставки Парма РК 1.01:

Дополнительная комплектация Парма РК 1.01:
