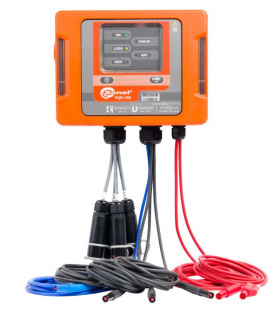

| Анализатор параметров качества электрической энергии (ПКЭ) PQM-700 Sonel |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-
Производитель Sonel Гарантия 36 месяцев Госреестр РФ 57276-14 Межповерочный интервал 12 месяцев Основные характеристики:
- часы реального времени ± 0,3 с/24 часа;
- автоматическое формирование протоколов регистрации;
- степень защиты корпуса IP65.
Измерение и регистрация:
- напряжения постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
- силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).
- коэффициента пиковых значений напряжения и тока;
- частоты от 40 Гц до 70 Гц;
- мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
- энергии: активной (EP), реактивной (EQ), полной (ES);
- коэффициента мощности cosφ, tgφ;
- коэффициента гармонических потерь (К-фактор);
- до 40-й гармоники напряжения и тока;
- суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
- кратковременной и длительной дозы фликера Pst и PLT;
- несимметрии по току и напряжению;
- перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
- осциллограмм тока и напряжения для каждого периода усреднения.
Программное обеспечение:
Программное обеспечение SONEL Analysis 2.0 — приложение необходимое для настройки и анализа данных регистрации.
Конфигурация анализатора:- Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 54149-2010.
- Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
- Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
- Установка параметров трансформаторов напряжения и/или тока.
- Выбор периода усреднения.
- Расписание запуска и остановки регистрации.
- Установка типа токоизмерительных клещей.
- Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
- Режим измерения в реальном времени
- Широкий набор настроек представления и анализа (отчетов) данных регистрации.
Подробное техническое описание
Параметр Диапазон измерений и условия Разрешение Предел допускаемой абсолютной погрешности измерения Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц) 20%×Unom ≤ URMS ≤ 120%×Unom
для Unom ≥ 100 В0,01%×Unom ± 0,005 Unom Частота переменного тока f От 40,00 Гц до 70,00 Гц
для 10%×Unom ≤ URMS ≤ 120%×Unom0,01 Гц ± 0,01 Гц Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..40) От 0 до 200% Unom 0,01%×Unom ±0,0015×Unom
(UH, h изм <0,03×Unom)
±0,05×UH, h изм
(UH, h изм ≥0,03×UnomСуммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..40) От 0 до 100,0%
(для URMS > 1%×Unom)0,1% ±0,05×THDUизм Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS Без использования клещей От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В 0,01% Inom ± 0,01%×Inom С гибкими клещами F-1, F-2, F-3 От 1 А до 3000 А (~) (10000 АP-P) 0,01%×Inom ± 0,01×IRMS изм
± 0,02×IRMS изм
(с учетом доп. погрешности от положения)С измерительными клещами C-4 От 0,1 А до 10 А (~)
От 10 А до 50 А (~)
От 50 А до 200 А (~)
От 200 А до 1000 А (~)
От 1000 А до 1200 А (~)
(3600 АP-P)0,01%×Inom ± (0,03 × IRMS изм + 0,1 А)
± 0,03 × IRMS изм
± 0,015 × IRMS изм
± 0,0075 × IRMS изм
± 0,005 × IRMS измС измерительными клещами C-6 От 0,01 А до 0,1 А (~)
От 0,1 А до 1 А (~)
От 1 А до 12 А (~)
(36 АP-P)0,01%×Inom ± (0,03×IRMS изм + 1 mА)
± 0,025×IRMS изм
± 0,01×IRMS измС измерительными клещами C-7 От 0,01 А до 100 А (~) (360 АP-P) 0,01%×Inom ± (0,005×IRMS изм + 0,02 А) Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..40) В зависимости от типа используемых клещей (см. характеристики IRMS) 0,01%×Inom ±0,005×Inom
( IH, h≥0,1×Inom)
(IH, h<0,1×Inom)
±0,05×IH, hСуммарный коэффициент гармонических составляющих силы тока THDI(h = 2..40) От 0 до 100,0%
(для IRMS > 1%×Inom)0,1% ± 0,05×THDIизм Активная мощность P и активная энергия EP 80%×Unom ≤ URMS ≤ 120%×Unom
2%×Inom ≤ IRMS ≤ InomЗависит от Unom и Inom ± 0,01 × × P(Ep)изм Реактивная мощность Q и реактивная энергия EQ 80%×Unom ≤ URMS ≤ 120%×Unom
2%×Inom ≤ IRMS ≤ InomЗависит от Unom и Inom ± 0,01 × × Q(EQ)изм Полная мощность S и полная энергия ES 80%×Unom ≤ URMS ≤ 120%×Unom
2%×Inom ≤ IRMS ≤ InomЗависит от Unom и Inom ± 0,01 × × S(ES)изм Коэффициент мощности PF От 0 до 1,00
Для 50%×Unom ≤ URMS ≤ 150%×Unom
10%×Inom ≤ IRMS ≤ Inom -
