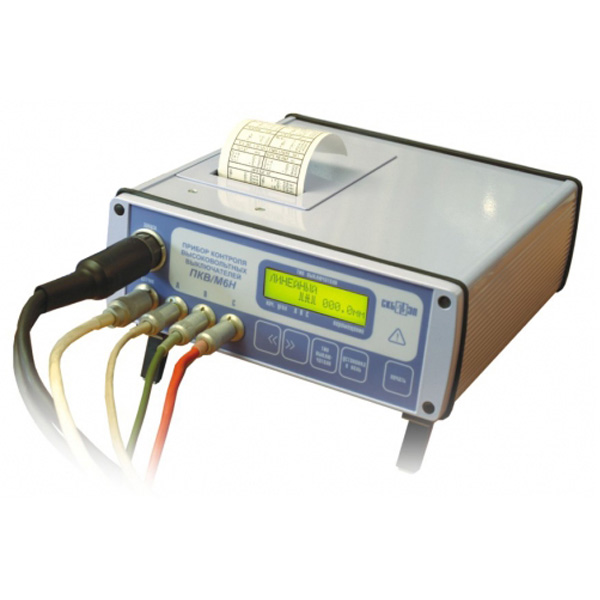

ПКВ/М6Н стандартная комплектация — прибор контроля высоковольтных выключателей

Назначение:

Прибор ПКВ/М6 предназначен для безразборного контроля масляных, вакуумных и элегазовых выключателей всех типов и классов напряжений, имеющих от одного до трех разрывов на полюс.

Достоинства прибора ПКВ/М6Н:

Временные характеристики контролируются либо одновременно по всем трем полюсам, имеющим по одному разрыву, либо поочередно по каждому полюсу, но с тремя разрывами на полюс. Характеристики хода и скоростные характеристики контролируются с помощью датчиков углового (ДП21) или линейного (ДП12) перемещений, закрепляемых, соответственно, на валу или держателе траверсы выключателя.

Измеряются следующие характеристики:

1. Временные (собственное время включения/отключения каждого полюса, полное время движения траверсы, разновременность срабатывания между полюсами, время дребезга контактов). Погрешность измерения времени ±0,1мс;
2. Скоростные (скорость в момент включения/отключения, максимальная скорость) в диапазоне 0,002 - 20 м/с для масляных и элегазовых выключателей. Максимальная погрешность измерения скорости не превышает 4%;
3. Характеристики хода (полный ход, ход до моментов включения/отключения, вжим, разновременность срабатывания по ходу, ход дребезга контактов, отскок, перелет) в диапазоне 0 - 900 мм с разрешением 0,5 мм для масляных и элегазовых выключателей.

Временные характеристики контролируются как в простых операциях "О" и "В", так и в сложных циклах. Для облегчения управления выключателем в сложных циклах разработан и выпускается специальный пульт управления ПУВ-10. ПКВ/М6 автоматически распознает вид сложного цикла и измеряет характеристики как цикла в целом, так и составляющих его простых операций. Кроме того, в сложных циклах прибор определяет длительность командных импульсов, что позволяет проверять правильность работы блокировочных контактов выключателя. На рис.1 показан способ подсоединения прибора и пульта к масляному выключателю при контроле в простых операциях. Для осуществления контроля в сложных циклах достаточно отсоединить от прибора кабель датчика перемещения и задать на пульте нужный цикл.


Рис.1. Подключение прибора ПКВ/М6 и пульта ПУВ-10 к высоковольтному выключателю

Особенностью ПКВ/М6Н является наличие встроенного термопринтера, существенно упрощающего обращение с прибором и повышающего оперативность контроля. Методика контроля состоит в следующем:


1. Закрепить на выключателе датчик перемещения.
2. Присоединить кабель датчика, три кабеля полюсов и кабель запуска.
3. Включить питание прибора.
4. Через 10 с (после того как прибор автоматически проведет самоконтроль, а принтер распечатает дату и время) произвести пуск выключателя.
5. Через 5-6 с после пуска принтер прибора начнет печатать таблицу вышеуказанных характеристик (рис.2) и график зависимости скорости от хода (рис.3).
