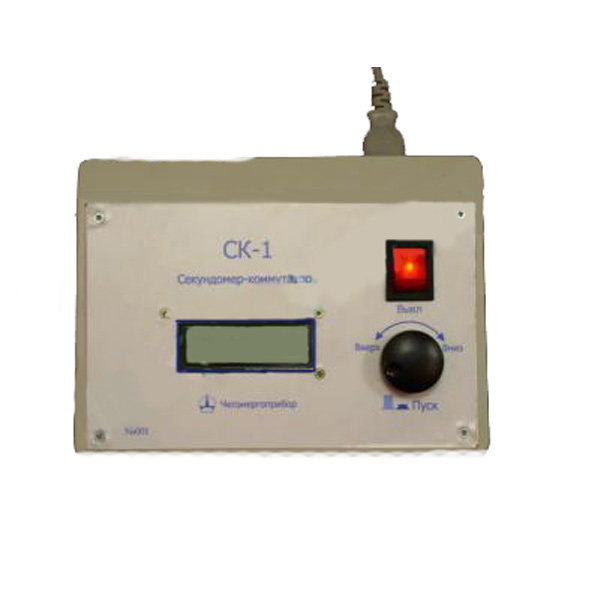

СК-1 - секундомер-коммутатор

Назначение прибора СК-1:

Прибор СК-1 предназначен для измерения времен включения и отключения высоковольтных выключателей, а также для испытания выключателей многократными опробованиями. Для управления коммутацией выключателя в приборе СК-1 имеются ключи управления, позволяющие изменять состояние выключателя по команде от прибора и выполнять циклы АПВ.

Прибор предназначен для применения на предприятиях электрических сетей, на электростанциях и подстанциях.

Рабочие условия прибора СК-1:

• Температура окружающей среды –20…+55 °С;
• Относительная влажность воздуха (без конденсации влаги), не более 80 % при 25 °С;
• Атмосферное давление 84…106,7 кПа.

Питание прибора СК-1 осуществляется от сети переменного тока напряжением 90…264 В частотой 47…440 Гц или от сети постоянного тока напряжением 120…370 В. Потребляемая мощность не более 120 ВА.

Индикация измеренного значения времени – на экране жидкокристаллического дисплея – визуальная, цифровая.

Технические характеристики прибора СК-1:

• Диапазон измерения временных интервалов 0…2 с.
• Предел допускаемой основной погрешности измерения временных интервалов, не более 0,2 мс.
• Допускаемая дополнительная погрешность измерения, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур не превышает предела допускаемой основной погрешности.
• Максимальное количество одновременно регистрируемых контактных цепей 3.
• Максимально допустимый ток по цепям управления контакторами 10 А.
• Масса без принадлежностей, не более 0,5 кг.

СК-1 способен производить в автоматическом режиме следующие переключения выключателя: а) включить (ВКЛ); б) отключить (ОТКЛ); в) ВКЛ – ОТКЛ; г) ОТКЛ – ВКЛ; д) ОТКЛ – ВКЛ – ОТКЛ; е)ОТКЛ-ВКЛ-ОТКЛ-пауза 0,3с-ВКЛ-ОТКЛ.
