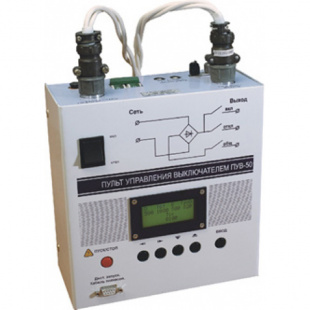

ПУВ-50 - пульт управления высоковольтным выключателем

Назначение пульта ПУВ-50:

Пульт управления высоковольтным выключателем ПУВ-50 предназначен для управления приводами постоянного тока при контроле временных и скоростных характеристик всех типов высоковольтных выключателей.

Пульт ПУВ-50 может использоваться для коммутации постоянного или выпрямленного напряжения питающей сети на активно-индуктивную нагрузку с током нагрузки до 50 А.

Отличительные особенности ПУВ-50:

• Запрограммированные циклы;
• Высокая безопасность;
• Дополнительные функции управления;
• Встроенный выпрямитель входного напряжения;
• Широкий диапазон питающих напряжений;
• Расширенный диапазон рабочих температур;
• Два рабочих положения (горизонтальное и вертикальное).

Пульт располагается непосредственно возле высоковольтного выключателя или в специализированном вагончике.

Схема подключения прибора ПУВ-50:

Пульт ПУВ-50 подключается к приводу высоковольтного выключателя и сети оперативного напряжения подстанции, и коммутирует выпрямленное входное напряжение на выход в соответствии с выбранным циклом.

Рис.1. Схема подключения пульта ПУВ-50 к высоковольтному выключателю.

Запрограммированные циклы ПУВ-50:

• О - «Отключение»
• В - «Включение»
• О -Тбт - В - «Отключение - бестоковая пауза - Включение»
• В - Тзо - О - «Включение - задержка отключения - Отключение»
• О - Тбт - В - Тзо - О - «Отключение - бестоковая пауза - Включение - задержка отключения - Отключение».

Информация о выбранном цикле и его настройках выводятся на жидкокристаллический индикатор. Изменение цикла и установка длительностей сигналов управления производятся с помощью кнопок. Выбранный цикл и его настройки сохраняются в энергонезависимой памяти.

Рис.2. Временные диаграммы сложного цикла О-Тбт-В-Тзо-О,
где: Тск - опережение замыкания «сухого контакта» относительно начала цикла;
То, Тв - длительности сигналов «Отключения» и «Включения»;
Тбт, Тзо - длительности бестоковой паузы и задержки отключения.

Обеспечение безопасности:

Высокий уровень безопасности при эксплуатации пульта ПУВ-50 обеспечивается следующими техническими решениями:

• Каждый из трех выходов («Вкл.», «Откл.», «Общ.») коммутируется отдельным бесконтактным ключом, имеющим быстродействующую защиту по току. Время срабатывания защиты не более 10 мкс. Тем самым гарантируется защита силовых ключей пульта от короткого замыкания и перегрузок по току, связанных с неисправностями внешних цепей или ошибками подключения.
• Для ограничения величины перенапряжения, возникающего при коммутации нагрузок, в пульте установлены варисторы, рассчитанные на поглощение энергии до 300 Дж.
• Бесконтактные ключи подключаются к сети питания через контакты реле только на время выполнения цикла.
• Контроль температуры обеспечивает защиту бесконтактных силовых ключей и выпрямительных мостов от перегрева.

Дополнительные функции управления

Серия пусков - по отдельному заказу может быть включена функция повторения выбранного цикла в серии до 999 пусков.

Режим «Автоопределение» - используется при проведении серии пусков и позволяет по изменению положения контактов контролировать срабатывание выключателя, и определять текущий цикл («О» или «В»). Прибор переходит в этот режим автоматически при подключении кабеля полюса.

Управление внешними устройствами - осуществляется через выход «сухой контакт», который замыкается с регулируемым опережением (от 0,01 до 9,99 сек.) относительно начала цикла. Нагрузочная способность выхода «сухой контакт» ~250 В/1 А, =250 В/0,1 А. На рис.3. в качестве примера показано подключение к пульту ПУВ-50 сирены для заблаговременной подачи звукового, предупредительного сигнала.

Рис.3. Схема подключения сирены к ПУВ-50.

Пуск запрограммированного цикла может производиться сигналом внешнего устройства по каналу «Дистанционный запуск» (рис. 4), который имеет гальваническую развязку (оптрон). Уровень запуска составляет 1,3-3 В.

Рис.4. Схема дистанционного пуска ПУВ-50 с помощью обычной батарейки.

Основные технические характеристики прибора ПУВ-50:

Комплект поставки ПУВ-50:

Дополнительная комплектация ПУВ-50:
