463 740 руб./шт цена с учетом НДС (20%)
| ||
| ||
| ||

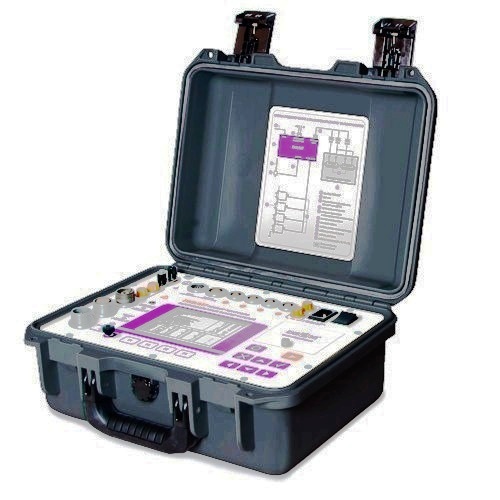

| Прибор контроля высоковольтных выключателей ПКВ/М7 |
- Описание
- Отзывы о товаре
- Задать вопрос
- Все товары раздела
-
Производитель Россия Гарантия 13 месяцев Госреестр РФ 4283-07 до 10.03.2027 Межповерочный интервал 12 месяцев Варианты написания ПКВ/М7USB,ПКВ/М7USB Назначение прибора ПКВ/М7:
Прибор ПКВ/М7 предназначен для безразборного контроля масляных, элегазовых, вакуумных и электромагнитных выключателей, имеющих до 4-х разрывов на полюс, а также короткозамыкателей и отделителей.
Возможности прибора ПКВ/М7:
- регистрация в реальном времени токов электромагнитов привода управления коммутационным аппаратом;
- регистрация просадки напряжения оперативной сети;
- измерение больших токов соленоидов при помощи токовых клещей;
- проведение измерений в простых операциях и сложных циклах (В-О, О-В, О-В-О)
- удалённое управление прибором от ПК;
- просмотр измеренных данных (в табличном и графическом виде) на экране прибора;
- хранение измерений в архиве прибора;
- передача архива в ПК для создания протокола измерения.
Прибор ПКВ/М7 выпускается в новой модификации: ПКВ/М7 с USB.
Основные отличия нового ПКВ/М7 с USB от предыдущей версии ПКВ/М7:
- проведение ресурсных испытаний коммутационного аппарата с записью измерений через заданное количество циклов;
- создание / просмотр паспортных данных коммутационного аппарата;
- выбор/настройка/сохранение шаблона измерения для упрощения и ускорения последующих измерений;
- хранение результатов измерений в памяти прибора в виде файлов, которые хранятся в папках (есть возможность присваивать папкам и файлам названия);
- копирование результатов измерений на USB Flash накопитель для последующего переноса в память ПК;
- возможность измерения скорости до 50 м/с;
- увеличение скорости вывода информации (графиков и таблиц) на экран после измерения.
Прибор оснащен универсальным аналоговым входом для регистрации напряжения или сопротивления в реальном времени. К нему может быть подключен штатный резистивный датчик элегазового выключателя, что, в совокупности с имеющимися в комплекте прибора инкрементными датчиками линейного и углового перемещения ДП12 и ДП21, позволяет снимать скоростные характеристики для всех типов выключателей согласно заводским требованиям.
Силовой коммутатор прибора обладает характеристиками пульта управления выключателем: можно задавать выполнение простых операций «Включение» (В), «Отключение» (О) или сложных циклов «В-Тзо-О», «О-Тп-В», «О-Тп-В-Тзо-О» и регулировать длительность командных импульсов и пауз между ними. Корпус изготовлен из ударопрочного полимерного материала в форме герметически закрывающегося кейса.
Корпус прибора изготовлен из ударопрочного полимерного материала в форме герметически закрывающегося кейса.
Функции прибора существенно расширяются благодаря возможностям специального программного обеспечения для ПК. Можно проводить дополнительные настройки измерения, а именно, создавать свои таблицы пересчёта для датчиков перемещения, а также для датчиков, подключаемых к аналоговому входу прибора. Программа позволяет упростить анализ графиков путём их наложения друг на друга, создавать протоколы измерения в требуемой форме, проводить обработку данных, хранить и пополнять базу данных, и многое другое.
Все характеристики коммутационного аппарата: временные, скоростные, хода, тока, напряжения – измеряются в динамике при его включении и отключении.
Основные технические характеристики прибора ПКВ/М7:
Характеристика Значение Диапазон измерения временных характеристик, с 0,001…5,2 Погрешность измерения временных характеристик, мс ± 0,1 Диапазон измерения скорости, м/с 0,002÷50 Погрешность измерения скорости в диапазоне 0…10 м/с, % ±2 Диапазон измерения хода, мм 0,5÷900 Погрешность измерения хода с датчиком ДП12, мм ± 1 Порог срабатывания защиты силового коммутатора при превышении тока, А 15-20 Диапазон измерения тока, А ± 14 Диапазон измерения токовых клещей, А 0- 350 Диапазон измерения напряжения (ампл. значение), В ± 350 Диапазоны измерения сопротивления резистивного датчика, Ом 0÷160 или 0÷2500 Температурный диапазон эксплуатации, ºС -15 ÷ +40 Габариты измерительного блока (длина*ширина*высота), мм 360 x 290 x 165 Масса измерительного блока, кг 7 Комплект поставки ПКВ/М7:
№ Наименование Количество 1. Измерительный блок ПКВ/М7 1 2. Датчик линейного перемещения ДП12 1 3. Датчик углового перемещения ДП21 1 4. Формуляр прибора ПКВ/М7 1 5. Паспорт датчика ДП12 1 6. Паспорт датчика ДП21 1 7. Сертификат о калибровке ПКВ/М7 1 8. Сертификат о калибровке ДП12 1 9. Сертификат о калибровке ДП21 1 10. Руководство по эксплуатации 1 11. Программное обеспечение руководство пользователя 1 12. Кабель сетевой. Длина 1,5 м 1 13. Переходник к кабелю питания 1 14. Кабель входного напряжения коммутатора. Длина 2,5 м 1 15. Кабель местного пуска. Длина 2,5 м 1 16. Кабель дистанционного пуска. Длина 2,5 м 1 17. Кабель датчика. Длина 7м 4 18. Кабель полюсов. Длина 11 м 1 19. Кабель измерения сопротивления. Длина 2,5 м 1 20. Провод заземления. Длина 1,8 м 1 21. Стержень измерительный. Длина 700 мм 1 22. Футляр для стержня. Длина 725 мм 1 23. Зажим №1 1 24. Площадка №2 1 25. Насадка №3 1 26. Кронштейн №4 1 27. Переходник №5 1 28. Переходник №6 1 29. Площадка №7 1 30. Гайка №8 1 31. Насадка №9 1 32. Насадка №10 1 33. Насадка №11 1 34. Насадка №13 1 35. Насадка №14 1 36. Скоба №15 1 37. Прижим №17 1 38. Втулка №18 1 39. Площадка №19 1 40. Переходник №25 1 41. Переходник №26 1 42. Кронштейн №27 1 43. Наконечники на кабели 9 44. Предохранители 4 45. Ящик для крепежных приспособлений 1 46. Сумка для переноса прибора 1 Дополнительная комплектация ПКВ/М7:
(Поставляется по отдельному заказу)
Кабель RS-232. Длина 1,5 м
Кабель датчика. Выпускается длинной: 4 м, 7 м, 12 м
Кабель дистанционного пуска. Длина по заказу
Кабель измерения напряжения каналом «Вход аналоговый». Длина 2,5 м
Кабель местного пуска. Длина по заказу
Крепление датчика ДП21 на элегазовые выключатели Siemens, ABB, Areva и др.
Кронштейн №22. Устанавливается на ось главного подвижного контакта выключателя. На этот кронштейн затем крепится датчик ДП21. Дл
Насадка №12. Для установки датчика ДП21 на выключатели типа ВТ, ВТД, и подобные
Переходник к кабелю питания с выпрямителем до 32 А (модификация 1). Универсальное подсоединение к сети: в розетку через штекер;
Переходник к кабелю питания с выпрямителем до 32 А (модификация 2). Подсоединение к сети через евровилку. Температурный диапазо
ПУВ-50 - пульт управления высоковольтным выключателем
ПУВ-регулятор (ПКВ-35) - прибор
Скоба №20 (устанавливается вместо кожуха внизу привода для крепления датчика ДП12 на выключатели типа ВГУ и подобные)
Стержень измерительный. Выпускается длиной: L=550 мм, L=700 мм, L=1000 мм
Токовые клещи на 20 А, 50 А, 100 А, 200 А и 400 А. Длина 2,5 мФункциональные аналоги ПКВ/М7:
- PME-500-TR - устройство проверки высоковольтных выключателей
-
