ДП-3 — датчик положения привода

Назначение датчика ДП3:

• для определения текущей ступени регулирования трансформатора под нагрузкой.
• для передачи в цифровом или аналоговом виде информации о ступени с системы АСУТП, ТМ.

Характеристики датчика ДП3:

• Электронный датчик угла (энкодер) поворота привода со схемой преобразования сигнала
• Работает с приводами ПДП-1, ПДП-4, МА-1, РНТ-13, а также с другими приводами, использующими сельсин-датчики типа БД-404, БС-404, БД-1404 или БС-1404.

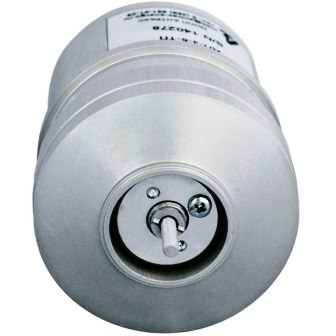

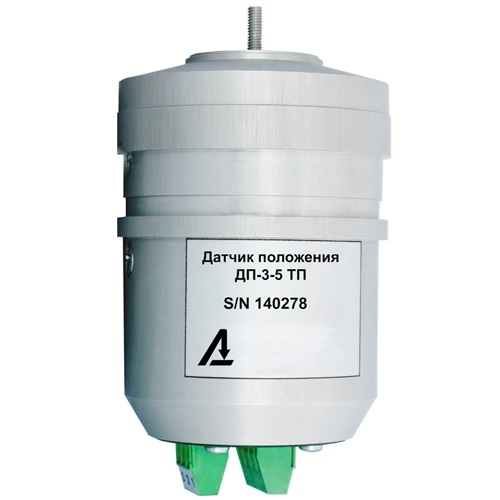

Датчик положения привода ДП3 предназначен для определения текущей ступени регулирования трансформатора под нагрузкой. Датчик ДП3 может работать с приводами ПДП-1, ПДП-4, МА-1, РНТ-13. А также с другими приводами, предусматривающими установку сельсин-датчиков типа БД-404 или БД-1404, или других датчиков с габаритными размерами БД-404/БД-1404. Датчик положения привода ДП3 представляет собой металлический цилиндр с фасками для установки.

По габаритным характеристикам и местам установки датчик ДП3 полностью повторяет сельсины типа БД-404 или БД-1404.

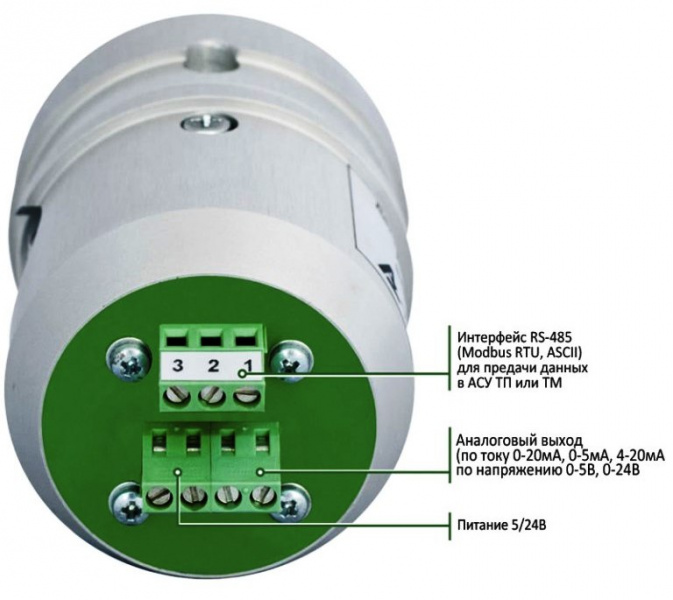

Датчик ДП3 устанавливается взамен сельсин-датчика и представляет из себя электронный датчик угла (энкодер) поворота привода со схемой преобразования сигнала. ДП3 имеет различные интерфейсы для вывода значения угла поворота привода. Интерфейс RS-485 для передачи информации о ступени регулирования трансформатора в системы АСУТП или в указатели положения типа УП25 в цифровом виде по протоколу MODBUS.

Аналоговый токовый интерфейс «токовая петля» с диапазонами 4-20 А, или 0-5 мА, или 0-20 мА предназначен для передачи информации о ступени регулирования трансформатора в указатели положения типа УП25 или системы АСТУ с помощью дополнительных преобразователей. Аналоговый интерфейс 0-5 В или 0-24 В для передачи информации о ступени регулирования трансформатора в указатели положения типа УП23/УП24/УП25 или системы АСТУ с помощью дополнительных преобразователей.

При использовании данного интерфейса ДП3 может выполнять функцию резистивных датчиков ДП1 или ДП2, а также стандартных датчиков приводов MZ-2, MZ-4, EM1, MR, ED-S. Это позволяет использовать его для подключения автоматики защиты и управления трансформатором производства компаний Simens и ABB совместно с отечественными приводами ПДП-1, ПДП-4, МА-1, РНТ-13 и др.
