Производитель Россия Гарантия 12 месяцев Варианты написания УП22 Назначение указателя УП-22:

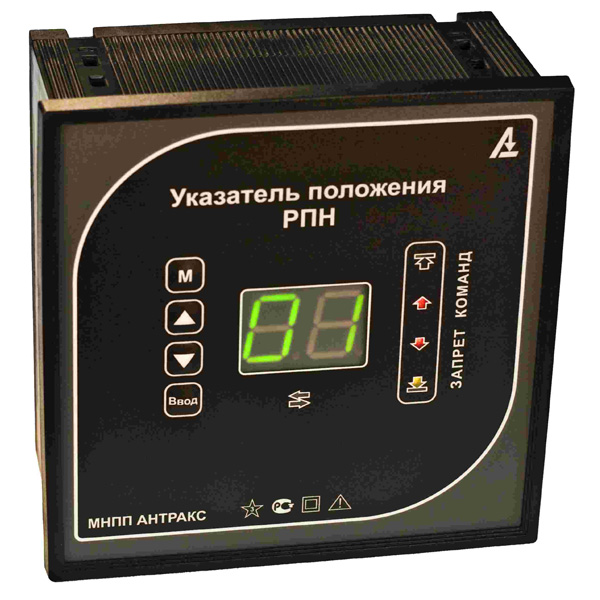

Двухразрядный цифровой указатель положения привода РПН (логометр) УП22 предназначен для индикации в цифровом виде ступени регулирования РПН и используется для замены стрелочного указателя. Он работает совместно с контактным датчиком угла поворота на 19 положений привода (например, производства Болгарии). Сопротивление ступени в датчике привода должно находиться в диапазоне 5.8 – 6.2 Ом. Указатель УП-22 устанавливается на щите управления и конструктивно совместим со штатным стрелочным логометром, что облегчает замену неисправных приборов. Текущее значение положения привода РПН отображается светодиодным индикатором, яркость свечения которого достаточна для считывания показаний не отходя от пульта управления.
УП22 имеет автоматику предельно допустимых положений привода и позволяет устанавливать ступени запрещенного положения РПН. При достижении приводом запрещённой ступени на лицевой панели прибора высвечивается светодиод красного цвета: запрет команды «ПРИБАВИТЬ» или запрет команды «УБАВИТЬ», а на выходные клеммы УП22 выдаётся сигнал управления реле типа РП25.
Установка ступени запрета команды ПРИБАВИТЬ и УБАВИТЬ производится с помощью двух блоков переключателей, находящихся на задней панели прибора. Каждый блок состоит из 8 переключателей, и позволяет регулировать ступени запрета команды УБАВИТЬ с 1-ой по 7-ую ступень, и команды ПРИБАВИТЬ с 13-ой по 19-ую ступень. Можно также заблокировать команды запрета УБАВИТЬ и ПРИБАВИТЬ с помощью переключателя Х в каждом блоке.
Для выбора ступени запрета, или блокировки команд запрета следует перевести соответствующий переключатель в положение «Включено» (правое положение). Во избежание ложных срабатываний реле блокировки при переустановке ступени запрета следует сначала установить в положение «Включено» переключатель выбранной ступени, а затем установить в положение «Выключено» переключатель ранее установленной ступени. Для правильной работы прибора на каждом блоке переключателей во включенном положении должен находиться только один переключатель.
Технические характеристики указателя УП-22:
Параметр Значения Напряжение питания ~220 В ± 10% Потребляемая мощность 4 Вт Яркость свечения индикатора 10000 мкд Максимальный ток управления реле 120 mA Максимальное допустимое напряжение на клеммах управления реле 400 В Температурный диапазон 0 - +70 °С Гарантийный срок 1 год Срок службы 10 лет Габаритные размеры
- щитовой
- настенный
139х139х60 мм
120x120x60 ммВес не более 1 кг Комплект поставки УП-22:
№ Наименование Количество 1. Прибор УП-22 1 2. Руководство по эксплуатации 1 -
