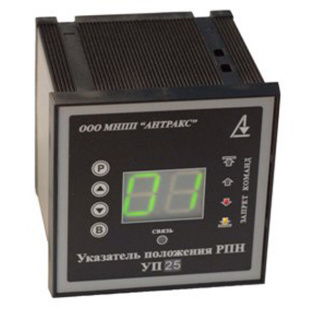

УП-25 - цифровой указатель положения РПН (логометр)

Назначение указателя УП-25:

Двухразрядный цифровой указатель положения привода РПН (логометр) УП-25 предназначен для индикации в цифровом виде ступени регулирования РПН и используется для замены стрелочного указателя. УП-25 предназначен для применения на электрических подстанциях 35, 110, 220 и 500 кВ, а так же на генерирующих станциях совместно с приводами болгарского, немецкого и российского производства. Указатель УП-25 подходит для установки на приводы MZ-2, MZ-4 производства Болгарии на вместо указателя ступеней типа ЛКМ, на приводы производства Германии типа MR и EM а так же на любые другие приводы с резистивным датчиком и количеством ступеней не более 40. Также он работает совместно с сельсин-датчиком угла поворота привода типа БД404 или БД1404 и подходит для установки на все приводы (типа РНТ-13, ПДП-4 и другие.) комплектуемые вышеуказанными датчиками для замены старых указателей положения РПН. Также возможна установка на отечественные приводы, рассчитанные на сельсин-датчик с заменой сельсин-датчика резистивным датчиком положения привода ДП-1 или ДП-2. Указатель УП-25 устанавливается на щите управления и конструктивно совместим со штатным стрелочным логометром типа ЛКМ или логометром типа EM (маленький корпус) или УП30 (маленький корпус с промежуточной рамкой), что облегчает замену неисправных приборов. Текущее значение положения привода РПН отображается светодиодным индикатором, яркость свечения которого достаточна для считывания показаний не отходя от пульта управления. питание указателя осуществляется от источника переменного тока 220В.

Указатель имеет несколько вариантов исполнения, различающихся количеством положений привода, совместно с которым будет использоваться указатель, типом корпуса (щитовой или настенный) и его размерами, наличием цифровых или аналоговых выходов, выходов управления.

Технические характеристики указателя УП-25:

Комплект поставки УП-25:
