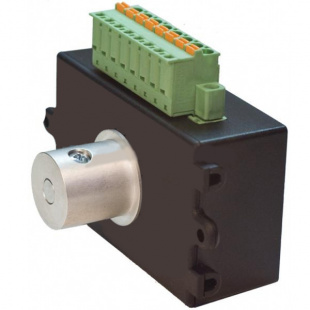

ДП-4 датчик ступени трансформатора

Назначение датчика ДП4:

Датчики ступени трансформатора предназначены для установки в привод переключающего устройства трансформатора. Датчики выполняются в двух типах корпусов:

• габарит сельсин датчика БД404/БД1404
• габарит облегчённый и уменьшенный по сравнению с сельсин датчиком, оптимальный для замены резистивных датчиков, построенных на круговых избирателях (например МЗ-2, МЗ-2).

Представляет собой универсальный датчик с аналоговыми (0-5 мА, 0-20 мА, 4-20 мА, 0-5 В, 0-24 В) и цифровыми выходами (RS-232, RS-485).

Характеристики датчика ДП4:

• Аналоговый токовый интерфейс «токовая петля» с диапазонами 4-20 мА, или 0-5 мА, или 0-20 мА для передачи информации в указатели положения или системы АСТУ
• Аналоговый интерфейс 0-5 В или 0-24 В
• Может выполнять функцию резистивных датчиков ДП1 или ДП2, а так же стандартных датчиков приводов MZ-2, MZ-4, EM, MR, ED-S.

Датчик положения привода ДП4 предназначен для определения текущей ступени регулирования трансформатора под нагрузкой. Датчик ДП4 может работать с приводами МЗ-2, МЗ-3, МЗ-4.

Датчик ДП4 используется взамен резистивного датчика и представляет из себя электронный датчик угла поворота привода со схемой преобразования сигнала. ДП4 имеет различные интерфейсы для вывода значения угла поворота привода.

Интерфейс RS-485 для передачи информации о ступени регулирования трансформатора в системы АСУТП или в указатели положения типа УП25 в цифровом виде по протоколу MODBUS. Аналоговый токовый интерфейс «токовая петля» с диапазонами 4-20 А, или 0- 5 мА, или 0-20 мА, предназначен для передачи информации о ступени регулирования трансформатора в указатели положения типа УП25 или системы АСТУ с помощью дополнительных преобразователей. Аналоговый интерфейс 0-5 В или 0-24 В для передачи информации о ступени регулирования трансформатора в указатели положения типа УП2/УП22/УП23/УП24/УП25 или системы АСУТП с помощью дополнительных преобразователей. При использовании данного интерфейса ДП4 может выполнять функциюрезистивных датчиков ДП1 или ДП2, а также стандартных датчиков приводов MZ-2, MZ-4, EM1, MR, ED-S, что позволяет использовать его для подключения автоматики защиты и управления трансформатором производства компаний Simens и ABB совместно с отечественными приводами.
