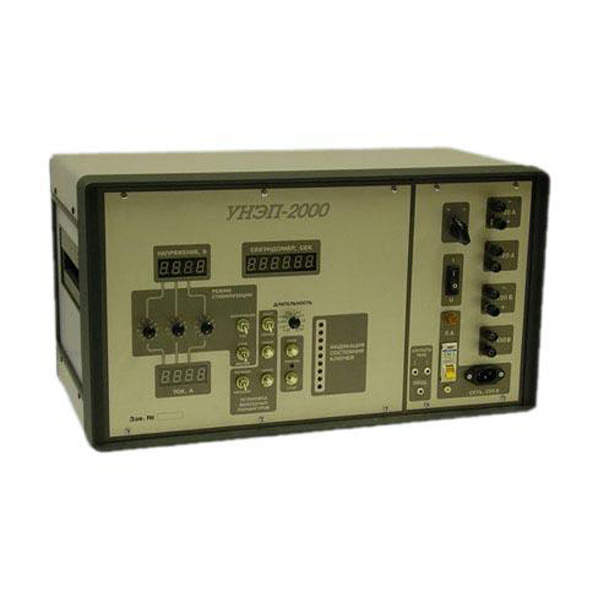

УНЭП-2000 - устройство для испытания защит электрооборудования подстанций 6-10 кВ

Основные характеристики устройства УНЭП-2000:

• испытательный переменный ток синусоидальной формы, регулируемый в следующих пределах: 0-2000 А, 0-200 А и 0-20 А (в течение 1 мин. при максимальном токе на каждом пределе и t = 20^оС);
• испытательный постоянный ток, регулируемый в пределах: 0-10 А (в течение 1 минуты при максимальном токе);
• напряжение переменного тока в диапазоне 0-450 В, регулируемое дискретно с шагом 1 В, при токе нагрузки до 10 А (в течение 1 минуты при максимальном токе);
• напряжение постоянного тока в диапазоне от 0-250 В при токе нагрузки до 10 А;
• стабилизация выходных значений тока и напряжения;
• встроенные в устройство цифровые индикаторы позволяют отображать действующие значения тока и напряжения переменного и постоянного тока, а также время протекания тока и напряжения от 0,01 с до 100 мин.

Кроме того, в УНЭП-2000 встроена защита от превышения максимального тока (автоматический выключатель) и тепловая защита от превышения температуры обмотки нагрузочного трансформатора (t сраб.≥80^оС).

Стандартная комплектация:

• УНЭП-2000;
• соединительные провода;
• руководство по эксплуатации;
• методика периодической аттестации;
• аттестат Госстандарта России

Устройство УНЭП-2000 обеспечивает:

• Напряжение переменного тока в диапазоне 0-450 В, регулируемое дискретно с шагом 1 В, при токе нагрузки 10 А;

• Напряжение постоянного тока в диапазоне 0-250 В, регулируемое дискретно с шагом 1 В, при токе до10 А;

• Испытательный переменный ток синусоидальной формы, регулируемый в диапазонах:

  • 0,5-5 А, 5-50 А, 50-300 А — длительно

  • 5-10 А; 50-100 А; 300-1000 А — до индикации перегрева;
• Испытательный ток, регулируемый в диапазоне 0,2-10 А;

• Отображение на цифровых индикаторах результатов измерения напряжения 0-500 В и тока 0-2000 А, а также результатов измерения времени от 0,01 сек до 99 мин 59,99 сек;

С помощью УНЭП-2000 можно осуществлять следующие наладочные операции на подстанциях 6-10 кВ:

• снятие характеристик намагничевания трансформаторов тока;
• настройку реле переменного тока типа РТ-40, РТ-80 и аналогичных;
• настройку промежуточных реле переменного и постоянного тока, а также контакторов и реле времени;
• проверку токов и времени срабатывания релейной защиты первичным током (при токах срабатывания защиты не более 2000 А).

Технические характеристики устройства для испытания защит электрооборудования подстанций 6-10 кВ УНЭП-2000:
