У5053 - установка для проверки релейных защит

Назначение и область применения:

Установка У5053 предназначена для наладки и проверки простых релейных защит и элементов электроавтоматики на месте их установки.

Основные характеристики установки У5053:

• установка У5053 (блоки К513, К514) обеспечивает получение на выходных зажимах электрических величин согласно табл. 1;
• возможность измерения времени срабатывания и возврата проверяемого устройства встроенным секундомером и внешним миллисекундомером;
• возможность питания проверяемой защиты постоянным током от внешней аккумуляторной батареи;
• габаритные размеры каждого блока К513, К514 не более: 500 х 220 х 520 мм.

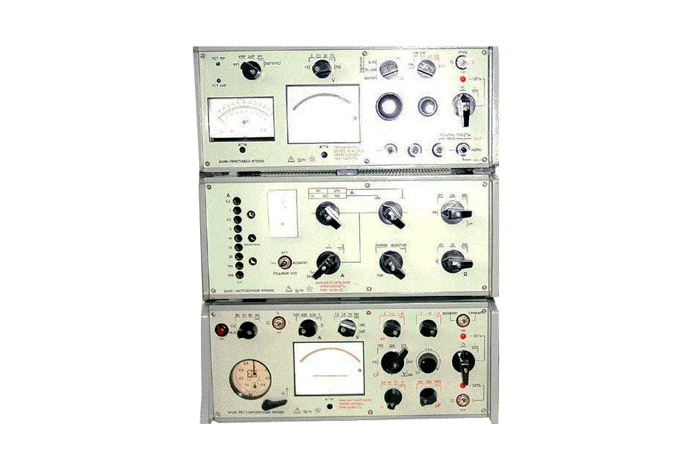

Установка У5053 выполнена по блочному принципу и состоит из трех блоков, электрически связанных между собой при помощи штатных кабелей с разъемными соединениями: К513-блока регулировочного, К514-блока нагрузочного; К515-блока-приставки для имитации аварийных режимов и проверки защит с фазозависимыми характеристиками.

Каждый из перечисленных блоков может в некоторых случаях использоваться отдельно, как самостоятельное проверочное устройство:

• блок К513-как источник с плавно-ступенчатым регулированием переменного напряжения до 380 В, переменного тока до 10 А, выпрямленного напряжения до 240 В, выпрямленного тока до 4,5 А, при этом он обеспечивает и измерение временных параметров реле;
• блок К514 - как источник однофазного переменного тока до 200 А со ступенчатым регулированием;
• блок К515 - как источник однофазного плавно-регулируемого переменного напряжения или как источник симметричной системы трехфазных напряжений 100 В, например для подключения приборов.
