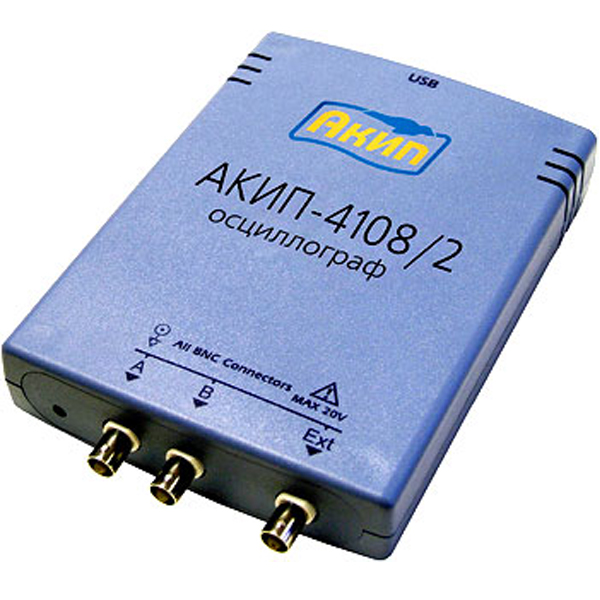

Производитель АКИП Гарантия 12 месяцев Госреестр РФ 44363-10 Рекомендуемые варианты замены АКИП-73206D Особенности осциллографа АКИП-4108/2:
- «3 в 1»: осциллограф, анализатор спектра и генератор сигналов;
- Осциллограф: 2 канала + вход внешней синхронизации (Ext);
- Полоса пропускания: 200 МГц;
- Частота дискретизации: 200 МГц для однократного сигнала;
- Эквивалентная частота дискретизации 10 ГГц;
- Максимальный объем памяти: 1 М;
- Автоизмерения(26 параметров);
- Курсорные измерения (ΔU; ΔT);
- Быстрое преобразование Фурье (БПФ);
- Пиковый детектор, усреднение, послесвечение, цифровой самописец (максимальная частотадискретизация 1 кГц);
- Режим «покадровой» регистрации (запись/воспроизведение до 1000 осциллограмм во внутренний буфер);
- Встроенный генератор стандартных сигналов до 1 МГц: синус, меандр, треугольник, пила (нараст./спад);
- Выход калибратора 1 кГц;
- Интерфейс USB, ПО под управлением ОС WIN XP SP2 и Vista;
- Питание и управление по USB от внешнего ПК;
- Масса 210 г.
Технические характеристики осциллографа АКИП-4108/2:
Параметр Значения КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания (-3 дБ) 0 ... 200 МГц Коэффициент отклонения (Коткл) 100 мВ/дел ... 4 В/дел (шаг 1-2-5), плавная регулировка Погрешность установки Коткл ±3% Время нарастания 1,75 нс Входной импеданс 1 МОм (±2%) / (20 ±3 пФ) Максимальное входное напряжение 20 Вср.кв. КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэффициент развертки (Кразв) 1 нс ... 50 с/дел Погрешность установки Кразв ±0,005% Режимы работы основной, окно, ZOOM окна, X-Y СИНХРОНИЗАЦИЯ Источники синхросигнала канал А или канал В, внешняя синхронизация Условия запуска развертки Фронт (нарастающий или спадающий) Режим запуска автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ Разрешение по вертикали 8 бит (12 бит в режиме увеличения разрешения ERES) Максимальная частота дискретизации (однократный сигнал) 200 МГц (при объединении каналов) Эквивалентная частота дискретизации 10 ГГц Длина записи (на канал) 512 К (1 М при объединении каналов) Частота дискретизации (в режиме самописца) 1 кГц Внутренний буфер 0 ... 1000 осциллограм (запись и воспроизведение) Режимы сбора данных выборка, усреднение, послесвечение КУРСОРНЫЕ ИЗМЕРЕНИЯ Функции DU, DT, 1/DT АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ По вертикали пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе По горизонтали частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка АНАЛИЗАТОР СПЕКТРА Диапазон входных частот 0 ... 100 МГц Индикация спектрограммы амплитуда, удержание пика, среднее значение Тип окна наблюдения прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса ГЕНЕРАТОР СИГНАЛОВ Формы выходных сигналов синус, меандр, треугольник, пила Частотный диапазон 0,001 Гц ... 1 МГц Разрешение 0,001 Гц Погрешность установки частоты ±0,005% Выходной уровень фиксированная амплитуда 5 В на нагрузке 600 Ом ОБЩИЕ ДАННЫЕ Источник питания от ПК по шине USB, 500 мА Интерфейс USB 2.0 (совместимый с USB 1.1) Габаритные размеры 100 х 135 х 45 Масса 0,21 кг Комплект поставки АКИП-4108/2:
№ Наименование Количество 1. Прибор 1 2. USB кабель 1 3. Программное обеспечение Scope6 + Log 1 4. Руководство по эксплуатации 1 -
