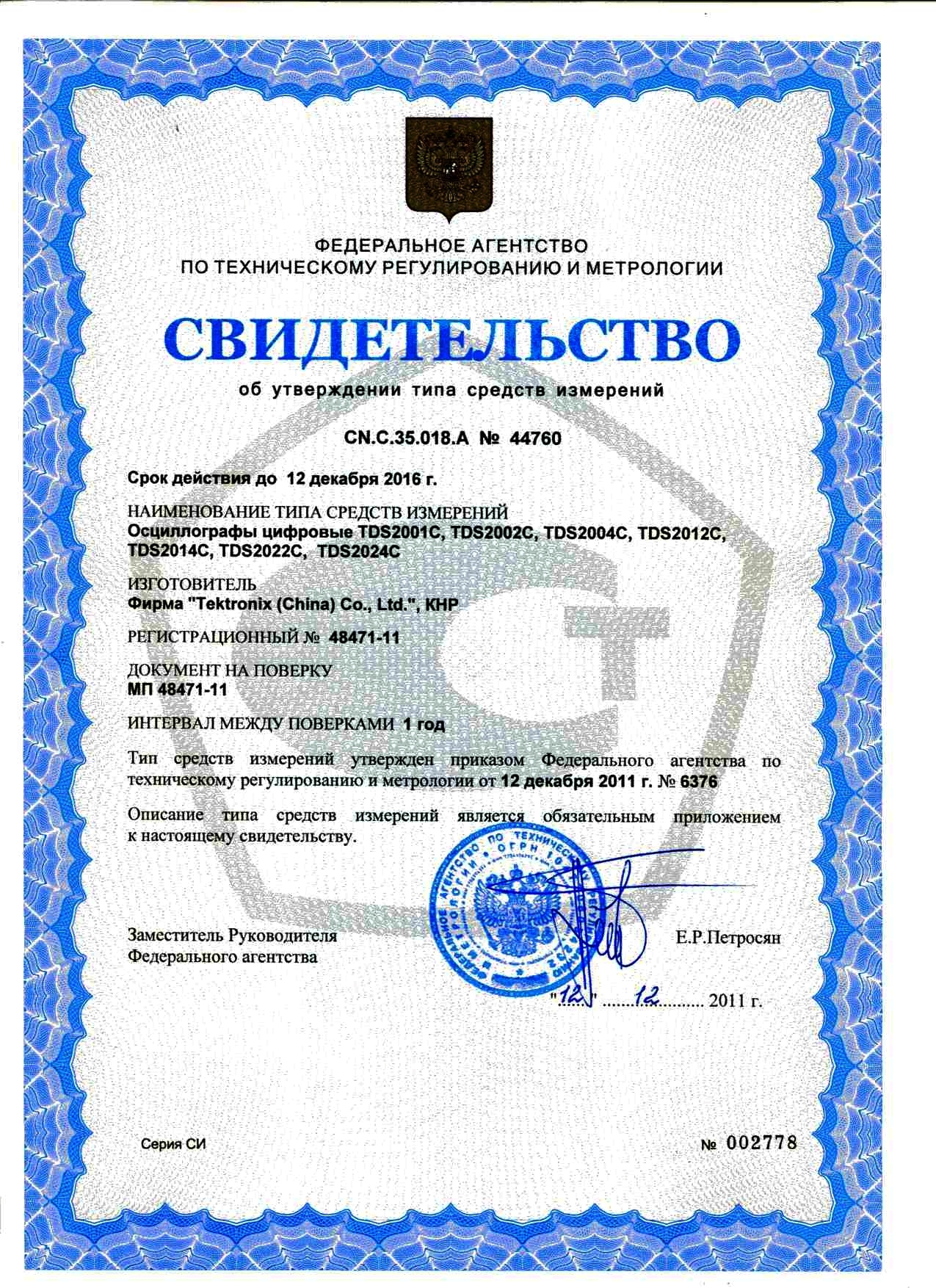

Производитель Tektronix Гарантия 36 месяцев Госреестр РФ 48471-11 Назначение прибора TDS2022C:
- Разработка и отладка устройств.
- Образование и обучение.
- Испытания и контроль качества на производстве.
- Техническое обслуживание и ремонт.
Особенности прибора TDS2022C:

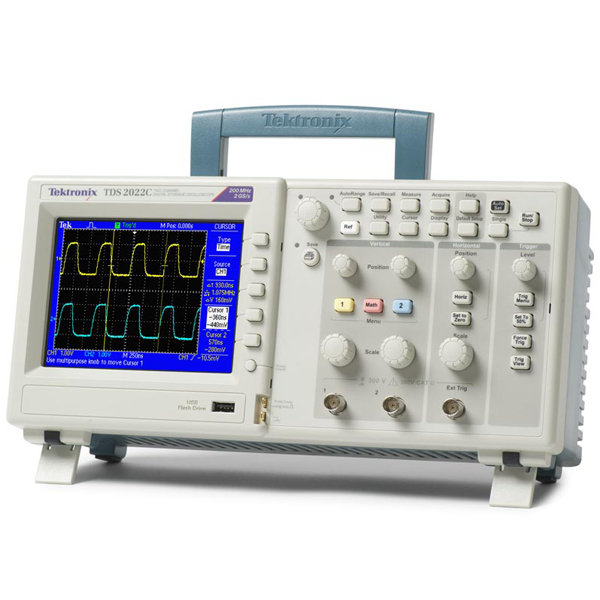

Прибор TDS2022C обладает полосой пропускания до 50 МГц и частотой дискретизации 500 Мвыб/с при сопоставимой цене. Осциллографы серий TDS2000С обеспечивают точную регистрацию данных в реальном масштабе времени, вплоть до полного значения полосы пропускания, одинаковую длину памяти при всех значениях временной развертки, сложные режимы синхронизации, позволяющие выделить необходимые сигналы и 16 видов стандартных автоматических измерений во всех моделях. Возможности выполнения быстрого преобразования Фурье (БПФ), а также математические функции сложения, вычитания и перемножения осциллограмм позволяют анализировать работу схем, определять их характеристики и устранять неполадки.
Технические характеристики прибора TDS2022С:
Дисплей (1/4 VGA ЖКИ) Цветной Полоса пропускания 200 МГц Кол-во каналов 2 Вход внешнего запуска 1 Частота дискретизации по каждому каналу 2 Гвыб/с Длина записи 2,5 тыс. отсчетов при всех режимах временной развертки на всех моделях Вертикальное разрешение 8-бит Вертикальная чувствительность 2 мВ до 5 В/дел с калиброванной тонкой настройкой Погрешность по вертикали (DC) ±3% Масштабирование по вертикали Увеличение или уменьшение вертикального размера осциллограммы, в реальном времени и остановленной Макс. вход. напряжение 300 Вскз CAT II снижается на 20 дБ/декаду на частоте свыше 100 кГц до 13 Вразмах переменного тока при 3 МГц Диапазон смещения 2 - 200 мВ/дел +2 В; 200 мВ - 5 В/дел +50 В Ограничение полосы 20 МГц Входы AC, DC, GND Вх. импеданс 1 МОм/20 пФ Горизонтальная развертка 5 нс - 50 c/дел Точность горизонтальной развертки 50x10–6 Масштабирование по горизонтали Увеличение или уменьшение горизонтального размера осциллограммы, в реальном времени и остановленной Порты USB 2 порта USB 2.0 Основной порт USB на передней панели поддерживает запоминающие устройства USB Порт устройств USB, расположенный на задней панели прибора, обеспечивает подключение к персональному компьютеру и любому принтеру, совместимому с PictBridge GPIB Приобретается дополнительно Комплект поставки TDS2022C:
№ Наименование Количество 1. NIM/NIST-Сертификат калибровки производителя 1 2. Ограниченная гарантия на весь срок службы – охватывает материалы и потраченное на ремонт рабочее время; гарантируется отсутствие 1 3. Пассивные пробники: TPP0101: 100 МГц пассивный пробник для TDS2001C/TDS2002C/TDS2004C, TPP0201: 200 МГц пассивный пробник для TD 1 4. Прибор 1 5. Программное обеспечение National Instruments SignalExpress Tektronix Edition Interactive Measurement – базовая версия – Полнос 1 6. Программное обеспечение OpenChoice® PC Communications – позволяет быстро и просто соединить персональный компьютер с системой Wi 1 7. Руководство пользователя (язык выбирается при заказе) 1 8. Сетевой шнур 1 Дополнительная комплектация TDS2022C:
(Поставляется по отдельному заказу)
A621 – 2000 A AC токовый пробник/BNC
HCTEK4321 – Жесткий пластиковый кейс для переноски прибора (требует АС2100)
P2220 Пассивный пробник 1X/10X, полоса 200 МГц
P5200 – Высоковольтный активный дифференциальный пробник (25 МГц)
TCP312/TCPA300 – пробник/усилитель постоянного и переменного тока 30 А, 100 МГц
Руководство по сервисному обслуживанию – только на английском языке (071-1828-xx)
A622 – 100 A AC/DC токовый пробник/BNC
AC2100 – Мягкая сумка для переноски прибора
P5100 – 100X высоковольтный пассивный пробник (250 МГц)
P6015A – 1000X высоковольтный пассивный пробник (75 МГц)
P6021 – 60 МГц AC токовый пробник
P6022 – 120 МГц AC токовый пробник
P6101B Пассивный пробник 1X (15 МГц, 300 Вср. кв. КАТ II)
RM2000B – Набор для монтажа в стойку
SIGEXPTE – программное обеспечение National Instruments SignalExpress Tektronix Edition Interactive Measurement – профессиональн
TCP303/TCPA300 – пробник/усилитель постоянного и переменного тока 15 А, 15 МГц
TCP305/TCPA300 – пробник/усилитель постоянного и переменного тока 50 А, 50 МГц
TCP404XL/TCPA400 – пробник/усилитель постоянного и переменного тока 500 А, 2 МГц
TEK-USB-488 – конвертер GPIB-USB
TPP0101 - Пассивный пробник 10X, полоса 100 МГц
TPP0201 Пассивный пробник 10X, полоса 200 МГц
Кабель USB, для соединения основного разъема и устройства, длина 0,9 м (174-4401-00)
Руководство по программированию – на англ. яз. (071-1075-xx) -
