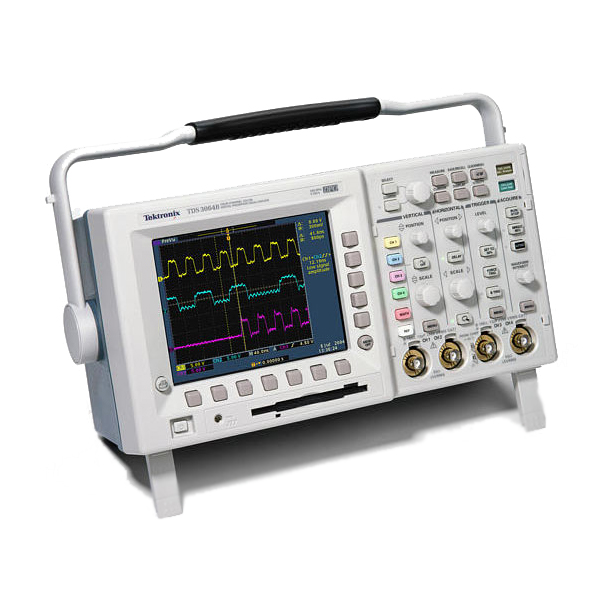

Производитель Tektronix Гарантия 36 месяцев Варианты написания TDS-3054B,ТDS3054B,ТДС3054В Краткие характеристики TDS3054B:
- 500 МГц
- 4 канала 5 ГГц
- цветной DPO с FDD + TDS3FFT + TDS3TRG
- память 10 К
Технические характеристики TDS3054B:
- 2 / 4 канала с полосой пропускания 100, 300 и 500 МГц
- Макс. частота дискретизации 5 Гвыборок/с
- Объем памяти на канал 10 Квыборок
- Авто- и курсорные измерения (25 параметров)
- Быстрое преобразование Фурье (БПФ)
- Расширенная система синхронизации
- Пик. детектор (> 1 нс), усреднение, накопление
- Маски для анализа телекоммуникационных сигналов (опция)
- Расширение функций математического анализа (опция)
- Быстрая оценка формы по заданному шаблону (опция)
- Выделение ТВ строки (PAL/SECAM, NTSC)
- Расширение функций анализа видеосигнала (опция)
- Встроенный дисковод 3,5"; встроенный термопринтер (опция)
- Интерфейсы: Ethernet, Centronics (опции - RS-232, GPIB, VGA)
- Цветной ЖКИ с технологией "цветного фосфора" (DPO)
- Универсальное питание
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Число каналов 4 Полоса пропускания (-3 дБ) 0…500 МГц Ограничение полосы пропускания 20, 150 МГц Коэф. отклонения (Коткл.) 1 мВ/дел…10 В/дел (шаг 1-2-5), плавная регулировка Погрешность установки Коткл. ± 2 % Входной импеданс 1 МОм / 13 пФ или 50 Ом Макс. входное напряжение 150 В ср. кв. (300 В с пробником х10) Режимы работы Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4) Математика Сложение, вычитание, умножение, деление, БПФ КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэф. развертки (Кразв.) 1 нс…10 с/дел Погрешность установки Кразв. ± 20 ppm (± 0,002 %) Режимы работы Внутр. и внеш. развертка (Y-T и X-Y), стробирование X-Y по Z-входу (только 30х4B), самописец СИНХРОНИЗАЦИЯ Источники синхросигнала Канал 1 (2, 3, 4), сеть, внешний Режимы запуска развертки Автоколебательный, ждущий, ТВ (NTSC, PAL / SECAM), по времени (13,2 нс…50 с), по событию (1…9,999,999) Фильтры синхронизации Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума Вход внешней синхронизации 1 МОм (± 2 %) / 17 пФ; макс. 150 В ср. кв. СБОР ДАННЫХ Разрешение по вертикали 9 бит Макс. частота дискретизации 5 ГГц Длина записи 10 Квыборок на канал Режимы сбора данных Выборка, пик. детектор (> 1 нс); усреднение (2 / … / 512); накопление; послесвечение; однократный запуск АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ Функции по вертикали Удвоенная амплитуда, +/- амплитуда, макс и мин, пик-пик, среднее, среднее за период, ср. кв., ср. кв. за период, +/- выброс Функции по горизонтали Частота; период; время нарастания и спада; +/- ширина импульса; +/- коэф. заполнения; задержка Комбинированные по Х и Y Площадь; площадь за период; фаза; ширина пакета ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ Интерфейсы Ethernet, принтерный порт Centronics Опции: RS-232C; GPIB; VGA Расширенный запуск развертки Выбросы, импульсы, огибающая, логические условия Телекоммуникационные маски (опция) ITU-T G.703 (DSO, DS1, E1, DS2, E2, DS3, E3); ANSI T1.102 (DS1, DS1A, DS2, DS3, STS-1) Анализ видеосигнала (опция) Цифровое видео (ITU-R BT.601), HDTV (ТВЧ), ТВ картинка, мониторы, автустановка, расширение ТВ синхронизации Дисковод 3,5" Формат данных: TIF, PCX, IMG, BMP, EPS Термопринтер (опция) Формат: Epson, LaserJet, DeskJet, ThinkJet, BubbleJet ОБЩИЕ ДАННЫЕ ЖК-дисплей 8 x 10 дел Напряжение питания 90…250 В (± 10 %), 47…440 Гц (автовыбор) Опция: NiCd батарея (2 часа непрерывной работы) Габаритные размеры 375 x 176 x 149 мм Масса 3,2 кг Комплект поставки Шнур питания (1), делитель x10 (2/4), модуль БПФ (1), модуль расширенного запуска (1) /TD> -
