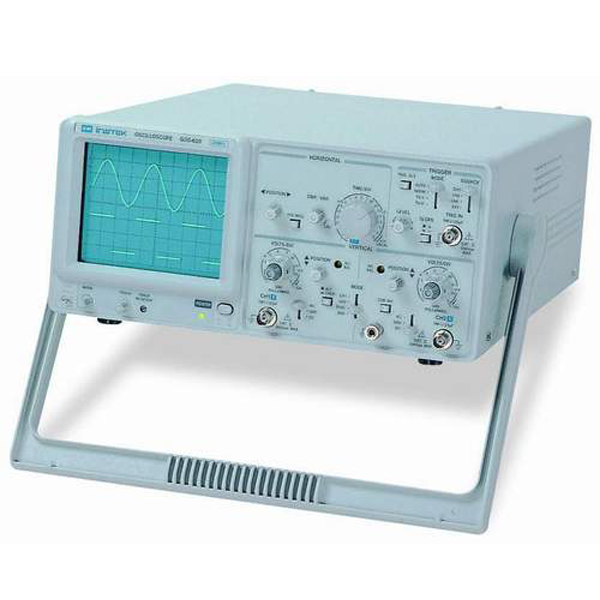

Производитель GW Instek Гарантия 12 месяцев Госреестр РФ 29608-05 Назначение осциллографа GOS-620:
Осциллограф GOS-620: 2 канала; Полоса пропускания 20 МГц; Высокая чувствительность (1 мВ/дел); ТВ-синхронизация Модуляция яркости луча (Z-вход); Дополнительный выход канала 1; Высокая надежность; Лучшее соотношение цена/качество.
Технические характеристики осциллографа GOS-620:
Параметр Значения КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания (-3 дБ) 0…20 МГц (-3 дБ) (0…7 МГц при усилении х5) Коэффициент отклонения 5 мВ/дел…5 В/дел (шаг 1-2-5), усиление x5 Погрешность установки ±3% (±5% при усилении х5) Регулировка Плавное перекрытие в 2,5 раза Время нарастания ≤ 17,5 нс (≤ 50 нс при усилении x5) Входной импеданс 1 МОм / 25 пФ Максимальное входное напряжение 300 В (DC+AСпик., до 1 кГц) Режимы работы Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно Выход канала 1 ≥ 20 мВ/дел на 50 Ом КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэффициент развертки 0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка x10 Погрешность установки ±3% (±5% при растяжке х10) Регулировка Плавное перекрытие в 2,5 раза СИНХРОНИЗАЦИЯ Источники синхронизации Автовыбор, канал 1, канал 2, сеть, внешний Режимы запуска разверкти Автоколебательный, ждущий, ТВ (кадр, строка) Уровень внешней синхронизации До 300 В (DC+ACпик., до 1 кГц) Вход внешней синхронизации 1 МОм / 30 пФ X-Y ВХОД Полоса пропускания (-3 дБ) 0 … 500 кГц (-3 дБ) Коэффициент отклонения 5 мВ/дел...5 В/дел (±4%) Разность фаз X-Y ≤ 3° в диапазоне 0…50 кГц Z-ВХОД Частотный диапазон 0…2 МГц Чувствительность ≥ 5 В (макс. до 30 В DC+ACпик., до 1 кГц) Входное сопротивление 47 кОм ЭЛТ Размер экрана 8 x 10 дел. (1 дел. = 10 мм) Напряжение ускорения 2 кВ ОБЩИЕ ДАННЫЕ Напряжение питания 115 В / 230 В ± 15%, 50 / 60 Гц Потребляемая мощность 40 ВА Габаритные размеры 310 х 150 х 455 мм Масса 8 кг Комплект поставки GOS-620:
№ Наименование Количество 1. Осциллограф GOS-620 1 2. Шнур питания 1 3. Делитель 1:1/1:10 2 4. Руководство по эксплуатации 1 -
