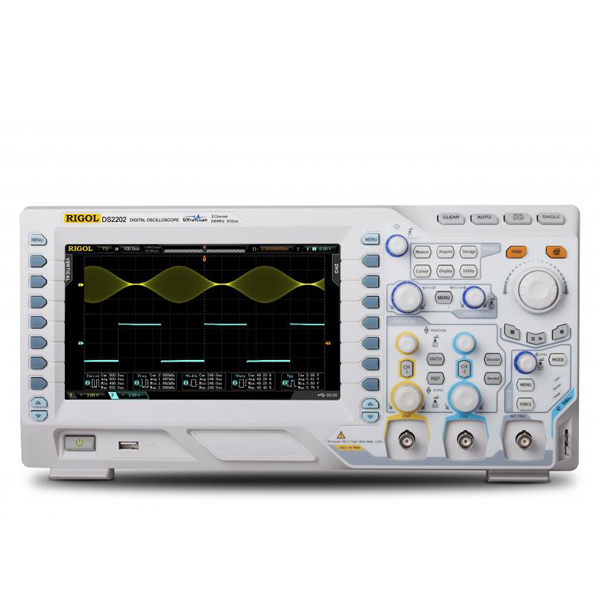

Производитель Rigol Варианты написания DS2202,DS-2202 Новая серия осциллографов Rigol
Новая серия цифровых запоминающих осциллографов включила в себя 3 модели двухканальных приборов с полосой пропускания от 70 МГц до 200 МГц, частотой дискретизации 2 ГГц и памятью 14 МИЛЛИОНОВ ТОЧЕК (DS2072, DS2102, DS2202).
Осциллографы серии Rigol DS2000 созданы на основе современных ведущих технологий, которые обеспечивают возможность проведения расширенного анализа сигналов в стандартной комплектации.
Преимущества цифрового осциллографа DS2202:
- Высокая чувствительность, низкий уровень шума;
- Запись и воспроизведение в реальном времени;
- Стандартные функции анализа последовательных шин;
- Опциональные функции анализа последовательных шин;
- Ultra Vision: большая память и многоуровневая градация дисплея;
- Тестирование по маске;
- Автоматические измерения + статистика
Функциональные особенности цифрового осциллографа DS2202:
- 2 аналоговых канала
- 200 МГц полоса пропускания
- 2 ГВыб/сек максимальная частота дискретизации и 50000 осциллограмм/сек максимальная скорость захвата осциллограмм
- инновационная технология "UltraVision" (удобная навигация в записанном сигнале)
- большая глубина записи до 14 миллионов точек (опционально до 56М точек)
- высокая производительность при обработке сигналов
- расширенная синхронизация
- возможность декодирования и анализа последовательных шин данных
- 8 дюймовый (20,3 см) ЖК экран(800*480) 160000 цветов
- высокая чувствительность 0,5 мВ / дел
- низкий уровень шума
- автоматическое определение пробников
- возможность автоматической настройки осциллографа на сигнал
- 24 автоматических измерения + функция статистических измерений
- возможность записи осциллограмм в режиме реального времени, воспроизведение записанных осциллограмм, открытие осциллограмм и анализ записанных сигналов
- высокоточная задержка сигнала
- встроенный анализатор спектра на основе БПФ
- тестирование по принципу "Годен/Не годен"
- большой набор математических операций, проводимых с сигналами
- поддержка устройств USB и возможность прямой печати изображений
- стандартные разъемы и интерфейсы: USB HOST, USB DEVICE, LAN, Aux, вспомогательные выводы (trigger output, pass/fail)
- соответствие стандарту LXI-C. Возможность создания измерительной системы
- поддержка удаленной работы с прибором
- возможность измерения параметров нажатием одной кнопки.
Технические характеристики цифрового осциллографа DS2202:
Основные параметры Число каналов 2 Регистрация кадров 65 000 кадров Дискретизация Режим дискретизации Реальное время Частота дискретизации 2 Гвыб/сек (1 канал) 1 Гвыб/сек (объединение каналов) Пик-детектор 500 пс (1 канал) 1 нс (объединение каналов) Усреднение Количество усредняемых точек: 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 или 8192 Глубина записи Один канал: авто, 14К, 140К, 1,4М, 14М и 140М выборок Два канала: 7К, 70К, 700К, 7М и 70М выборок Максимальное разрешение 12 бит при ≥ 5 мкс/дел @ 1 ГВыб/сек (или при ≥ 10 мкс/дел @ 0,5 Гвыб/сек) Вход Связь по входу AC, DC и GND Входное сопротивление (1 МОм ± 1%)ǁ (16 пФ±3 пФ) Пробники 0,01Х – 1000Х шаг 1-2-5 Максимальное входное напряжение CAT I 300 Вскз, CAT II 100 Вскз, динамическое перенапряжение 1000 Впик с RP2200 10:1 CAT II 300 Вскз с RP3300 10:1 CAT II 300 Вскз с RP3500 10:1 CAT II 300 Вскз с RP5600 10:1 CAT II 300 Вскз Система горизонтального отклонения Временная развертка 2 нс/дел… 1000 с/дел Точность Не более ± 25 ppm Временной дрейф Не более 5 ppm Задержка сигнала Более 1 длительности экрана; 1 с… 100000 с Режимы Y-T, X-Y, roll, отложенный Скорость захвата осциллограмм 50000 осциллограмм/с Система вертикального отклонения Полоса пропускания (-3 дБ) 200 МГц Вертикальное разрешение 8 бит Чувствительность 0,5 мВ/дел… 10 В/дел (1 МОм) Смещение 0,5 мВ/дел… 50 мВ/дел: ±2 В 51 мВ/дел… 200 мВ/дел: ±10 В 205 мВ/дел… 5 В/дел: ±50 В 2,05 В/дел… 10 В/дел: ±100 В Ограничение по полосе 20 МГц/100 МГц Разрешение по низкой частоте Менее 5 Гц (BNC) Время нарастания 1,8 нс Точность установки коэффициента усиления ±2% Точность установки DC смещения ±0,1 div ±2 мВ ±1% смещения Развязка между каналами Более 40 дБ Система запуска (триггер) Уровень установки Внутренний: ±5 div от центра экрана Внешний: ±4 В Режимы запуска Авто, ждущий, однократный Фронт Тип запуска Возрастание, убывание, возрастание+убывание Импульс Импульсный режим Положительная/отрицательная длительность импульса (больше чем, меньше чем, в заданном интервале) Диапазон длительности импульса 2 нс… 4 с Рант (импульс с малой амплитудой) Импульс Ни один из, больше/меньше чем Условия < >(без заданных интервалов) Полярность Положительная/отрицательная Диапазон длительности импульса 2 нс… 4 с Запуск по окну (опция) Тип запуска Возрастание, убывание, возрастание+убывание Позиция триггера Вх, вых, время Время окна 16 нс… 4 с Запуск по N-событию (опция) Тип запуска По фронту /спаду Время ожидания 16 нс… 10 с Число событий 1… 65535 Длительность байтов 1… 5 Длительность фронта/скорость нарастания Режимы запуска Положительный/отрицательный фронт (больше чем, меньше чем, в заданном интервале) Установка времени 2 нс… 4 с Видео Стандарты NTSC, PAL или SECAM; 480р, 576р, 720р, 1080р и 1080I HDTV стандарты (опция) Логическое состояние Установка состояния H, L, X, задний фронт, передний фронт Задержка запуска (опция) Фронт Нарастающий, спадающий Тип задержки >(больше чем), <(меньше чем), <>(вне диапазона), ><(в заданном интервале) Время задержки 2 нс… 4с Запуск по тайм-ауту (опция) Тип запуска Возрастание, убывание, возрастание+убывание Длительность тайм-аута 16 нс… 4 с Запуск по длительности (опция) Установка состояния H, L, X Условия запуска >(больше чем), <(меньше чем), <>(вне диапазона) Длительность 2 нс… 4 с Запуск по установке/фиксации (Setup/Hold) Тип запуска Возрастание, убывание Установка состояния H, L Время установки 2 нс… 1 с Время фиксации 2 нс… 1 с RS-232/UART (опция) Установки Старт, ошибка, проверка ошибки, данные Полярность Положительная/отрицательная Бодовая скорость 2400. 4800, 9600, 19200, 38400, 57600, 115200, пользовательская установка Информационные биты 5 бит, 6 бит, 7 бит, 8 бит I2C (опция) Условия запуска Старт, рестарт, стоп, пропущенному АСК, данные A&D Адресные биты 7 бит, 10 бит Диапазон адресов 0… 127, 0… 1023 Длительность байтов 1… 5 USB (опция) Сигнальная скорость Низкая, полная Условия запуска SOP, EOP, RC, Suspended, ExitSuspended Измерения Курсорные ∆V, ∆T, 1/T Автоматические Максимум, минимум, пиковые, высокий уровень, низкий уровень, амплитуда, среднее, СКЗ, выброс, отрицательный выброс, частота, период, время нарастания/спада, длительность положительного/отрицательного импульса, скважность положительных/отрицательных импульсов, задержка А∼В⌈, задержка А∼В⌉, фаза А∼В⌈, фаза А∼В⌉ Число отображаемых измерений Одновременно 5 Статистические измерения Средн, макс, мин, девиация, N измерений Частотомер Аппаратно реализованный 6-разрядный частотомер Математические функции Осциллограмма А+В, А-В, А*В, А/В, FFT (БПФ), пользовательские Операции Операции, логические операции Окна БПФ Прямоугольное, Ханнинга, Хэмминга, Блэкмена Показ БПФ Разделенный, полноэкранный Вертикальная шкала БПФ Линейная СКЗ, dBV СКЗ Масштабирование Логические операции И, ИЛИ, НЕТ, исключающее ИЛИ Математические функции Интегрирование, дифференцирование, логарифм, экспонента, квадратный корень, синус, косинус, тангенс Число шин для декодирования 2 Тип декодирования Параллельное (стандартно), RS-232/UART (опционально), I2C (опционально) Дисплей Тип 8 дюймов (20,3 см) TFT LCD Разрешение 800х400 точек Цвета 160000 цветов Персистенция Мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечная Тип дисплея Точки, векторы Часы Устанавливаются пользователем Интерфейсы Стандартные порты USB-host (поддерживает USB-GPIB), USB-device, LAN, AUX Output (TrigOut/PassFail) Принтер PictBridge Общие данные Компенсационный выход пробников Выходное напряжение Около 3 В пик-пик Частота 1 кГц Напряжение/мощность Напряжение 100 – 240 В/45… 440 Гц Мощность Максимум 50 Вт Предохранитель 2 А, 250 В Условия окружающей среды Температура Рабочая: 0… +50°С Хранения: -20… +70° Охлаждение Принудительное, при помощи вентилятора Влажность До +35°С: ≤90% относительной влажности +35... +50°С: ≤60% относительной влажности Высота Рабочая: до 3000 м Хранения: до 15000 м Массо-габаритные характеристики Габариты 361,6х179,6х130,8 мм Масса Без упаковки: 3,9±0,2 кг С упаковкой: 4,5±0,5 кг Межкалибровочный интервал Рекомендуемый 1 год Соответствие стандартам ЭМС 2004/108/EC Стандарт EN 61326-1: 2006 EN 61326-2-1: 2006 Безопасность UL 61010-1: 2004; CAN/CSA-C22.2 NO. 61010-1-2004; EN 61010-1: 2001; IEC 61010-1: 2001 Комплект поставки DS2202:
№ Наименование Количество 1. Осциллограф цифровой DS2202 1 2. Кабель питания 1 3. Кабель USB 1 4. Краткая инструкция 1 5. Руководство по эксплуатации + ПО на SD 1 Дополнительная комплектация DS2202:
(Поставляется по отдельному заказу)
Комплект для монтажа в стойку
Опции для декодирования: RS-232/UART, I2C, SPI Decoding Kit, Windows, Nth Edge, HDTV, Delay, Time Out, Duration, USB
Расширение памяти: 56 Мточек (1 канал), 28 Мточек (при объединении каналов) -
