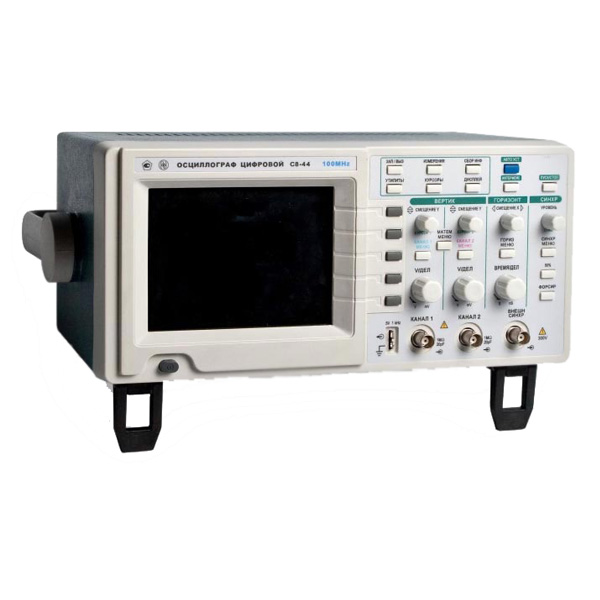

С8-44 - цифровой осциллограф

Назначение осциллографа С8-44:

Осциллограф цифровой С8-44, предназначен для оперативного исследования периодических сигналов в полосе частот от 0 до 100 МГц и однократных сигналов в полосе частот до 5 МГц с максимальной частотой дискретизации в реальном времени 100 Мвыб./с и эквивалентной частотой дискретизации 10 Гвыб/с путем их регистрации в цифровой памяти, измерения амплитудных и временных параметров, отображения сигналов и измеренных параметров на экране жидкокристаллического индикатора (ЖКИ).

Технические характеристики осциллографа С8-44:

Число каналов 2;
Полоса пропускания (0…100) МГц;
Частота дискретизации 10 ГГц/с;
Коэффициенты отклонения каналов 1 и 2 устанавливаются от 2 мВ/дел до 5 В/дел в последовательности 1; 2; 5;
Пределы допускаемого значения основной погрешности коэффициентов отклонения 5 мВ/дел-2 В/дел каналов 1 и 2 равны:
при непосредственном входе ±4 %;
с делителем 1:10 ±6 %;
Пределы допускаемого значения погрешности коэффициентов отклонения в рабочих условиях применения должны быть равны 1,5 допускаемого значения основной погрешности;
Погрешность коэффициентов отклонения 2 мВ/дел и 5 В/дел не нормируется.

Виды цифровых измерений:
Измерение напряжения между курсорами, установленными оператором;
Автоматическое измерение размаха сигналов;
Автоматическое измерение среднеквадратического значения синусоидальных сигналов;
Автоматическое измерение среднего значения периодических сигналов (погрешность измерения не нормируется);
Измерение временного интервала между двумя курсорами, установленными оператором;
Автоматическое измерение периода и частоты периодических сигналов;
Пределы допускаемого значения основной абсолютной погрешности цифрового измерения напряжения в опорном диапазоне частот до 5 МГц при непосредственном входе при коэффициентах отклонения от 5 мВ/дел до 2 В/дел должны быть равны значениям, определяемым по формуле U = ±(0,04Uизм+0,05 Коткл), В, где Uизм – измеренное значение напряжения, В; Коткл. – величина численно равная установленному значению ко-эффициента отклонения, В.

Полоса пропускания каждого из каналов вертикального отклонения при непосредственном входе при коэффициентах отклонения от 5 мВ/дел до 5 В/дел не менее:
для периодического сигнала 100 МГц;
для однократного сигнала 5 МГц.

Полоса пропускания каждого из каналов вертикального отклонения при непосредственном входе для периодического сигнала в режиме ограничения полосы пропускания не менее 20 МГц.
Время нарастания переходной характеристики (ПХ) каждого из каналов вертикального отклонения при непосредственном входе при коэффициентах отклонения от 5 мВ/дел до 5 В/дел не более 3,5 нс.

Режимы работы каналов вертикального отклонения:
Наблюдение сигналов в каналах 1; 2; 1 и 2;
Наблюдение суммы сигналов каналов 1 и 2;
Инвертирование сигналов каналов 1 и 2.

Параметры входа каждого из каналов вертикального отклонения:

При непосредственном входе:
Активное входное сопротивление:
При коэффициентах отклонения 2 мВ/дел – 0,2 В/дел (1±0,03) МОм;
При коэффициентах отклонения 0,5 В/дел – 5 В/дел (1±0,06) МОм;
Входная емкость (20±6) пФ;
С пробником-делителем 1:1/1:10 в положении «Х10»:
Активное входное сопротивление (10±0,3) МОм
Входная емкость не более 22 пФ
С пробником-делителем 1:1/1:10 в положения «Х1»:

Активное входное сопротивление:
При коэффициентах отклонения 2 мВ/дел – 0,2 В/дел (1±0,03) МОм;
При коэффициентах отклонения 0,5 В/дел – 5 В/дел (1±0,06) МОм;
Входная емкость не более 150 пФ.

Режимы запуска развертки:
Автоматический;
Ждущий;
Однократный (при коэффициентах развертки от 250 нс/дел до 5 с/дел);
Коэффициенты развертки устанавливаются от 5 нс/дел до 5 с/дел в последовательности 1; 2,5; 5;
Возможность выделения окна и его увеличения до размеров экрана при коэффициентах развертки от 500 нс/дел до 50 мс/дел;
Пределы допускаемого значения основной абсолютной погрешности цифрового измерения временных интервалов равны значениям определяемым по формуле Т = ±(0,04Кразв+0,0001Тизм+0,6 нс), с, где Кразв – величина, численно равная установленному значению коэффициента развертки, с; Тизм – измеренное значение временного интервала, с;
Пределы допускаемого значения абсолютной погрешности цифрового измерения временных интервалов в рабочих условиях применения равны 1,5 ΔТ.

Синхронизация:
От сигнала в канале 1 ( канале 2) в одноканальном режиме;
От сигнала в канале 1 (канале 2) в двухканальном режиме;
От внешнего сигнала;
От сети.

Параметры входа внешней синхронизации:
Активное входное сопротивление (1±0,03) МОм;
Входная емкость не более 20 пФ;
Разность фаз между вертикальным и горизонтальным каналами в режиме Х-Y на частоте 100 кГц не более ±3%;
Полоса пропускания канала горизонтального отклонения в режиме Х-Y не менее 100 МГц;
Коэффициенты отклонения канала горизонтального отклонения устанавливаются от 5 мВ до 5 В/дел в последовательности 1; 2,5; 5;
Осциллограф обеспечивает использование внутреннего пикового детектора коротких выбросов до 100 нс при коэффициентах развертки от 500 мкс/дел до 5 с/дел;
Осциллограф обеспечивает режим автоматической установки размеров изображения по вертикали и горизонтали периодических сигналов размахом от 30 мВ до 30 В и частотой от 40 Гц до 100 МГц.

Дополнительные возможности и режимы работы:
Хранение в памяти двух форм сигналов;
Память на канал- 25 кбайт;
Число разрядов АЦП - 8;
Автоматическая установка размеров изображения сигнала;
Интерфейс RS 232;
Хранение в памяти пяти установок органов управления;
Режим усреднения периодических сигналов (по 4, 16, 32, 64, 128 разверткам) при коэффициентах развертки от 250 нс/дел; До 50 мс/дел режим накопления.

Электропитание:
Напряжением 110-242 В;
Частотой 47 до 63 Гц;
Содержанием гармоник до 5 %;
Потребляемая мощность не более 35 В•А.

Напряжение индустриальных радиопомех, создаваемых осциллографом, не более:
На частотах от 0,15 до 0,5 МГц 66 дБ;
На частотах от 0,5 до 30 МГц 60 дБ.

Общие характеристики:
Тип индикатора: Цветной ЖКИ 145 мм по диагонали;
Размеры внутренней сетки, формируемой прибором, 10 х 8дел.;

Условия эксплуатации:
Рабочая температура окружающей среды от 5 до 40 °С;
Относительная влажность воздуха до 90% при температуре 25 °С;
Атмосферное давление 84 - 106,7 (630-800) кПа (мм рт. ст.).

Габаритные размеры:
Корпуса осциллографа 350 х 160 х 190 мм;
Упаковки 435 х 250 х 310 мм;
Масса не более 3,6 кг;
Масса осциллографа в упаковке не более 5 кг.
