Производитель GW Instek Гарантия 12 месяцев Госреестр РФ 29608-05 Варианты написания GOS622G,GOS622G Назначение осциллографа GOS-622G:

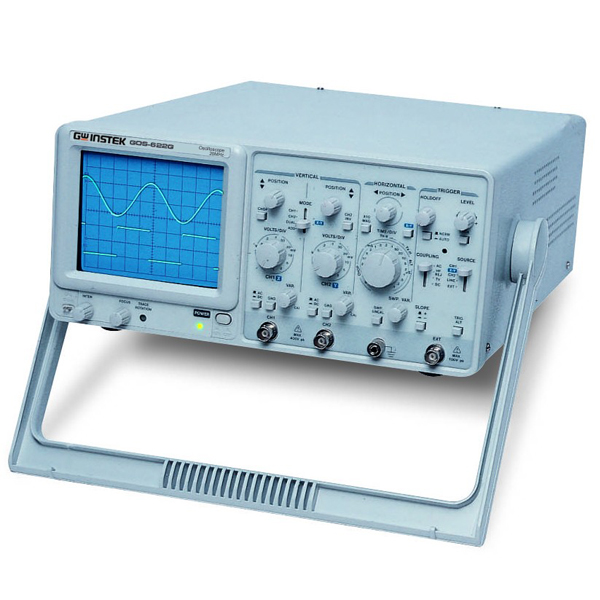

Осциллограф GOS-622G: 2 канала; Полоса пропускания 20 МГц; Высокая чувствительность (1 мВ/дел); Автоматическая установка уровня синхронизации; ТВ-синхронизация; Модуляция яркости луча (Z-вход); Дополнительный выход канала 1; Высокая надежность.
Технические характеристики осциллографа GOS-622G:
Параметр Значения КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания (-3 дБ) 0...20 МГц (0...10 МГц при 1 мВ/дел...2 мВ/дел) Коэффициент отклонения 1 мВ/дел...5 В/дел (шаг 1-2-5) Погрешность установки ± 3 % (± 5 % при 1 мВ/дел, 2 мВ/дел) Регулировка Плавное перекрытие в 2,5 раза Время нарастания ≤ 17,5 нс (≤ 35 нс при 1 мВ/дел, 2 мВ/дел) Входной импеданс 1 МОм / 25 пФ Максимальное входное напряжение 400 В (DC+AСпик, до 1 кГц) Режимы работы Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно с автовыбором Выход канала 1 ≥ 50 мВ/дел на 50 Ом КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэффициент развертки 0,1 мкс/дел...0,5 с/дел (шаг 1-2-5), растяжка x10 Погрешность установки ± 3 % (± 5...8 % при растяжке х10) Регулировка Плавное перекрытие в 2,5 раза СИНХРОНИЗАЦИЯ Источники синхронизации Автовыбор, канал 1, канал 2, сеть, внешний Режимы запуска разверкти Автоколебательный, ждущий, ТВ Фильтры синхронизации Связь по постоянному или переменному току, ФВЧ Уровень внешней синхронизации До 100 В (DC+AСпик, до 1кГц) Вход внешней синхронизации 1 МОм / 35 пФ X-Y ВХОД Полоса пропускания (-3 дБ) 0...1 МГц Коэффициент отклонения 5 мВ/дел...5 В/дел (± 4 %) Разность фаз X-Y ≤ 3° в диапазоне 0 ... 50 кГц Z-ВХОД Частотный диапазон 0...5 МГц Чувствительность ≥ 3 В (макс. до 50 В DC+AСпик, до 1 кГц) Входное сопротивление 5 кОм ЭЛТ Размер экрана 8 x 10 дел. (1 дел. = 10 мм) Напряжение ускорения 2 кВ ОБЩИЕ ДАННЫЕ Напряжение питания 100 / 120 / 220 / 230 В (± 10 %), 50 / 60 Гц Потребляемая мощность 70 ВА Габаритные размеры 310 х 150 х 455 мм Масса 8,2 кг Комплект поставки GOS-622G:
№ Наименование Количество 1. Осциллограф GOS-622G 1 2. Шнур питания 1 3. Делитель 1:1/1:10 2 4. Руководство по эксплуатации 1 -
