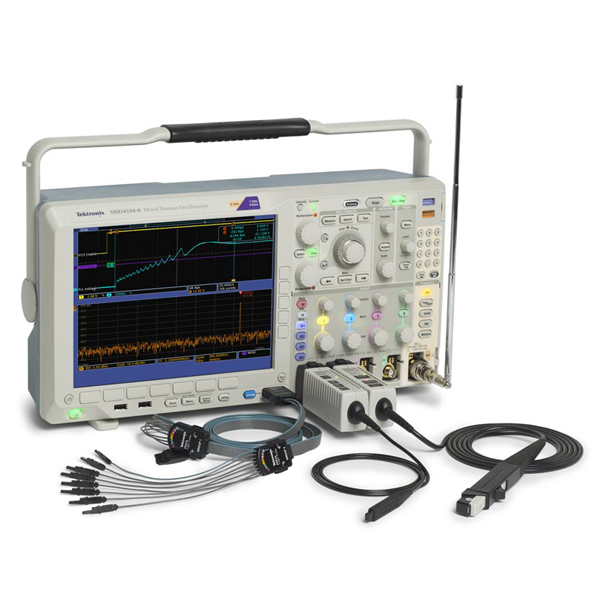

MDO4054-6 - осциллограф смешанных сигналов с анализатором спектра

Назначение осциллографа смешанных сигналов с анализатором спектра MDO4054-6:

Уникальные осциллографы смешанных сигналов MDO4000 обеспечивают регистрацию аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени. Будучи предназначенными для тестирования и наладки электронных схем, эти приборы позволяют исследовать сигнал и осуществлять измерения в частотной и временной областях одновременно. В основу этих приборов заложена высокопроизводительная платформа MSO4000B.

Особенности осциллографа смешанных сигналов с анализатором спектра MDO4054-6:

• Аналоговые каналы - 4
• Аналоговая полоса пропускания - 500 МГц
• Аналоговая частота дискретизации - 2,5 Гвыб/с
• Цифровые каналы - 16
• Частота цифровых каналов Основная/ MagniVu™ - 500 Мвыб/с / 16,5 Гвыб/с
• РЧ канал - 1
• Диапазон РЧ канала - 50 кГц...6 ГГц

Функции осциллографа смешанных сигналов с анализатором спектра MDO4054-6:

• Для измерений во временной области
• 16 цифровых каналов:

• Разрешение до 60 пс (MagniVu™)

• 4 аналоговых канала:
• Полосы пропускания 1 ГГц и 500 МГц
• Частота дискретизации по всем аналоговым каналам до 2,5 Гвыб/с
• Для измерений в частотной области (спектрального анализа)

• Выделенный входной канал РЧ-диапазона:
• Диапазон частот 3 ГГц или 6 ГГц
• Ультраширокая полоса захвата ≥1 ГГц

• +Peak, -Peak, Average, Sample Detection
• Отсележиване нормальных средних, максимальных и минимальных значений (по отдельности и одновременно)

• Окно спектрограмм (позволяет наблюдать и досконально изучить явление медленных изменений РЧ сигнала)

• Автоматические маркеры пиков частоты и амплитуды пиков спектра

• Ручные маркеры (для измерений непиковых значений)

• Отдельная панель управления РЧ канала

• Регистрация аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени:
• наблюдение за изменениями амплитуды, частоты или фазы во времени

• Анализ спектра в любой записанный момент времени

• Возможность независимой установки параметров регистрации сигнала во входных каналах частотной и временной областей
• Длина записи по всем каналам 20 млн выборок
• Функция Wave Inspector® для автоматического поиска и навигации по записанному сигналу

• Частота экрана >50 000 осциллограмм в секунду
• Цветной XGA дисплей с диагональю 10,4" (264 мм)

• Расширенная синхронизация (более 135 комбинаций) и анализ сигналов для последовательных и параллельных шин:
• I2C, SPI, USB 2.0, CAN, LIN, FlexRay, RS-232, RS-422, RS-485, UART, I2S,
• Left Justified (LJ) (выравнивание по левому полю), Right Justified (RJ) (выравнивание по правому полю),
• TDM, Ethernet, MIL-STD-1553 (с соответствующим прикладным модулем) и Парал.
• 44 автоматических измерений и БПФ:
• Мощность канала
• Коэффициент мощности соседнего канала (ACPR)

• Занимаемая полоса частот (OBW)
• Интерфейсы:
• USB - HOST (2 разъёма на передней панели и 2 на задней)
• сохранение данных
• отправка на печать на принтере
• подключение USB-клавиатуры
• USB - Device (1 разъём на задней панели)
• связь с ПК
• прямая печать на принтеры с функцией PictBridge®
• LAN (10/100/1000BASE-T Ethernet)
• сетевое подключение
• Video OUT Port
• передача изображения на монитор или проектор

• Модуль прикладных программ для анализа систем питания (приобретается дополнительно)

Области применения осциллографа смешанных сигналов с анализатором спектра MDO4054-6:

Системная отладка устройств со встроенными средствами беспроводной связи

• Отладка встраиваемых модулей беспроводной связи распространенных стандартов с частотами до 6 ГГц (WLAN, Bluetooth, Zigbee, и т.д.)
• Отладка систем беспроводных связи собственной разработки с амплитудной, частотной или фазовой корреляцией
• Анализ временой и частотной области сигнала одним прибором
• Мониторинг нескольких точек разрабатываемого оборудования одновременно
• Широкополосный анализ двухдиапазонных трансиверов. Например, захват сигналов Zigbee на частоте 900 МГц и Bluetooth на частоте 2,4 ГГц за один проход.

Анализ временных соотношений в комбинированных устройствах

• Наблюдение изменений РЧ спектра во времени при включении ГУН/ФАПЧ
• Простое измерение времени установления при включении или выключении РЧ сигналов
• Простое измерение задержки между управляющими сигналами цифровых шин или командами, передаваемыми по последовательным шинам и изменением РЧ сигнала

Спектральный анализ

• Изучение радиочастотного спектра с обычным набором инструментов анализатора спектра
• Обзор широкого спектра за один раз благодаря пропускной способности (полосе захвата) ≥1 ГГц

Поиск источников шумов и помех

• Анализ основных причин, вызывающих излучаемую или наведенную эмиссию
• Оценка влияния импульсного источника питания на остальные части системы
• Корреляция с сигналами во временной области позволяет выявлять основные источники шума

Условия эксплуатации осциллографа смешанных сигналов с анализатором спектра MDO4054-6:

• Температура:
• При эксплуатации: от 0 до +50 °C
• При хранении: от –20 до 60 °C

• Влажность:
• При эксплуатации: верхнее значение: от 40 до 50 °C, относительная влажность от 10 до 60 %
• При эксплуатации: нижнее значение: от 0 до 40 °C

• Система сбора данных: 1 МОм

• Максимальное входное напряжение на разъеме BNC 300 Вср. кв.. Категория установки II.
• Снижение 20 дБ/декада в диапазоне 4,5–45 МГц.
• Снижение 14 дБ/декада в диапазоне 45–450 МГц.
• Выше 450 МГц,5 Вср. кв.

• Система сбора данных:50 Ом
• Максимальное входное напряжение на разъеме BNC: 5 Вср. кв., с пиковыми значениями не более ±20 В (скважность ≤6,25 %)

• P6616: входы цифровых пробников
• Максимальное абсолютное напряжение на входе:±42 Впик.

• Вход РЧ-сигнала:
• Максимальное рабочее напряжение:±40 Впостоянного тока.
• Рабочие диапазоны частот и напряжения сети: 100...240 В (50/60 Гц); 115 В (400 Гц)
• Максимальное энергопотребление: 225 Вт


• Габаритные размеры

• Высота прибора с убранной опорой и сложенной ручкой: 229 мм
• Ширина, по втулкам ручки: 439 мм
• Глубина, от задней опоры до передней части ручек: 147 мм
• Глубина прибора от задней части опоры до передней части передней крышки: 155 мм

• Масса: 5,0 кг (автономный прибор без передней крышки)
