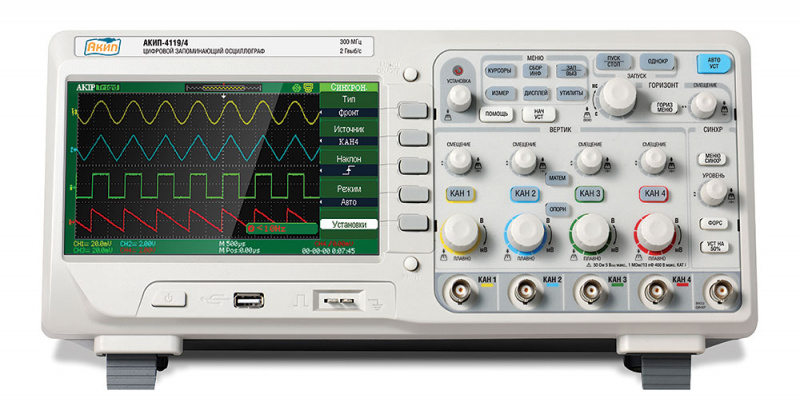

Производитель АКИП Гарантия 36 месяцев Госреестр РФ 51561-12 Варианты написания АКИП-4119-3 Назначение и преимущества осциллографа цифрового запоминающего АКИП-4119/3
Осциллограф цифровой запоминающий АКИП-4119/3 выполнен на базе 8 битного АЦП с полосами пропускания в диапазоне от 70 до 300 МГц. Максимальное напряжение на входе осциллографа при входном сопротивлении 50 Ом ограничено значением 5 Вскз. Широкий перечень автоизмерений (32 параметра), включая, такие как измерение временных задержек между сигналами различных каналов, фазы между двумя сигналами и другие измерения между фронтами сигнала.
Осциллограф АКИП-4119/3 позволяет хранить во внутренней памяти до 20 форм сигналов и до 20 профилей установок органов управления. АКИП-4119/3 оснащен широкоформатным цветным ЖК-дисплеем (TFT): диагональ 17,8 см, 8 х 18 делений, разрешение 480х234 точек. Такой размер экрана легко позволяет его разделить на два окна и отображать независимые процессы в разных областях экрана.
АКИП-4119/3 оснащен интерфейсами USB2.0 и LAN на задней панели осциллографа для дистанционного управления и программирования с внешнего ПК (Совместим с протоколом LXI), а также USB портами для Flash-устройств на передней и задней панелях осциллографа для сохранения результатов.
Новый осциллограф АКИП-4119/3 это прекрасное сочетание измерительных ресурсов, функциональности, удобства и надёжности в компактном корпусе по весьма доступной цене
Появление АКИП-4119/3 обеспечивает возможность прямой замены моделей из конкурирующих линеек TDS1000B, Agilent DSO1000 и других производителей ЦЗО подобного класса. Новинки предназначены для пользователей с ограниченным бюджетом, которые, тем не менее, нуждаются в богатом наборе измерительных возможностей и ресурсов анализа сигналов.Особенности осциллографа цифрового запоминающего АКИП-4119/3
- Количество каналов: 4
- Полоса пропускания 200 МГц
- Макс. частота дискретизации 2 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
- Макс. объем памяти: 24 кБ
- Интерполяция: Sin X/X, линейная
- 5 функций математики: сложение, вычитание, умножение, инверсия, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
- Автоматические (до 32-х параметров) и курсорные Δ-измерения
- Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
- Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
- Сохранение 20 осциллограмм, 20 профилей настроек, 4 шаблонов допускового контроля, выход сигнала «Годен/негоден»
- Расширенная синхронизация: фронт, длительность, ТВ, по наклон, чередующийся запуск
- Большой цветной ЖК-дисплей: 8х18 дел., диагональ 17,8 см
- Интерфейс: USB 2.0 для управления и записи данных (3), LAN
- Совместим с протоколом LXI
Технические характеристики осциллографа цифрового запоминающего АКИП-4119/3:
Параметр Значение Канал вертикального отклонения Число каналов 4 Полоса пропускания (-3 дБ) 0…200 МГц Коэффициент отклонения (Коткл.) 2 мВ/дел…5 В/дел (шаг 1-2-5) Погрешность уст. Коткл. ± 3% Время нарастания 1,8 нс Входной импеданс 1 МОм/13 пФ; 50 Ом Максимальное входное напряжение 600 В пик-пик (CAT I, 1 МОм, х10); 5 В скз (50 Ом) Связь по входу Открытый, закрытый, земля Коэффициент деления 1х, 10х, 100х, 1000х Канал горизонтального отклонения Коэффициент развертки (Кразв.) 2,5 нс - 50 с/дел Погрешность установки Кразв. 0,01% Режимы работы Основной, ZOOM, самописец, X-Y Синхронизация Источники синхросигнала Любой из каналов или внешний источник Режимы запуска развертки Автоколебательный, ждущий, однократный Виды синхронизации По фронту, по заданным параметрам длит. импульса, ТВ- синхронизация, по скорости изменения, попеременный запуск (ALT) Аналого-цифровое преобразование Разрешение по вертикали 8 бит Частота дискретизации 1 ГГц на канал (2 ГГц при объединении каналов) Эквивалентная частота дискретизации 50 ГГц на канал Интерполяция Линейная, Sin X / X Объем памяти на канал 12 кБ (24 кБ при объед. каналов) Режимы сбора данных Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, самописец (от 100 мс/дел) Курсорные измерения Режимы Ручной, автоизмерения, слежение (трэк) Виды измерений ΔU; ΔT; 1/ΔT Автоматические измерения По вертикали Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза Измерение задержки 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF Дополнительные возможности Интерфейс На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления, для сохранения данных, LAN Математика Сложение, вычитание, умножение, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) Документирование результатов Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения. Общие данные ЖК-дисплей TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел) Напряжение питания 100…240 В (± 10 %), 50 Гц Габаритные размеры 358 × 156 × 118 мм Масса 4,5 кг Комплект поставки АКИП-4119/3
№ Наименование Количество 1. Осциллограф АКИП-4119/3 1 2. Шнур питания 1 3. Делитель 1:1/1:10 4 4. Руководство по эксплуатации 1 5. ПО EasyScope3.0/АКИП 1 -
