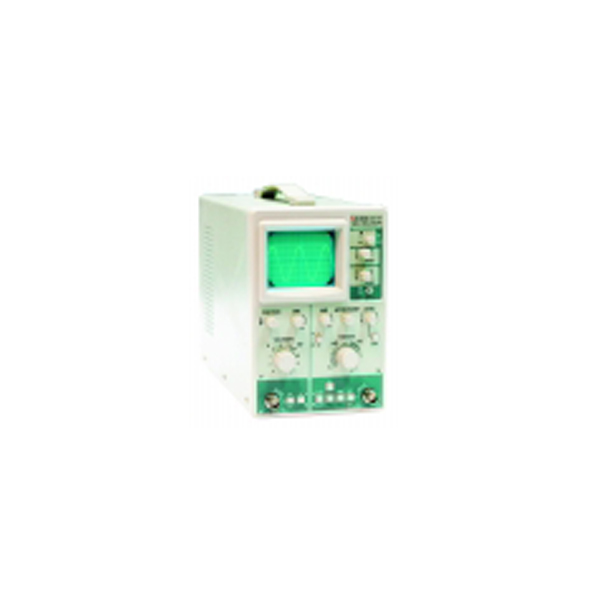

Производитель Актаком Варианты написания ACK1011 Назначение аналогового осциллографа АСК-1011:
Данный осциллограф является прибором лабораторного типа. Простота в обращении и высокая надежность делают данный осциллограф идеальным прибором с превосходными характеристиками для широкого спектра измерений, необходимых в исследованиях, производстве, в сфере образования и во многих других сферах применения.
Технические характеристики аналогового осциллографа АСК-1011:
Параметр Значения Электронно-лучевая трубка Тип прямоугольная с масштабной сеткой Область индикации 8 х 10 дел. (1 дел. = 1см) Напряжение системы ускорения 2,1 кВ Фосфорное покрытие типа Р31 Усилители системы отклонения по вертикали (канал 1 (СН1) и канал 2 (СН2)) Чувствительность От 5 мВ/дел до 5 В/дел (режим Х1)
От 1 мВ/дел до 1 В.дел (режим Х5)Аттенюатор на 10 шагов с последовательностью 1-2-5 Система верньерной регулировки обеспечивает возможность плавного изменения значения между шагами с перекрытием всего диапазона Погрешность + 3% (режим Х1
+ 5% (режим Х5)Входное сопротивление 1 МОм + 2% Входная емкость 25 пФ + 10 пФ Частотная характеристика От 5 мВ до 5В / дел (САL)
От пост.тока до 25 МГц (-3 дБ)
1 мВ/дел (СAL)
От пост. Тока до 12 Мгц (-3 дБ)Время установления Приблизительно 14 нс Режимы работы СН 1 режим работы канала 1, одиночная осциллограмма СН 2 режим работы канала 2, одиночная осциллограмма ALT дуальная осциллограмма, попеременный режим СHOP дуальная осциллограмма, режим манипуляции ADD алгебраическая сумма режимов СН 1 + СН 2 Реверс полярности (Инвертирование)
Только для канала 2Максимальное значение напряжения на входе 400 В пост. тока + пиковое значение переменного напряжения Максимально допустимая амплитуда От пост.тока до 25 МГц - 4 деления
От пост. тока до 15 МГц - 8 деленийУсилитель системы отклонения по горизонтали (вход через разъем подачи входного сигнала канала 1) Режим отклонений в осях координат Х-У СН 1 - ось Х
СН 2 - ось УЧувствительность Аналогично каналу 2 системы отклонения по вертикали Погрешность По оси У + 3% По оси Х + 6% Входной импеданс То же значение, что и для канала 2 системы отклонения по вертикали Частотная характеристика В диапазоне от пост. тока до 1 МГц - обычно (-3 дБ) Разность фаз по осям Х-У Приблизительно 3 при 50 кГц Максимальное напряжение на входе То же значение, что и для канала 2 системы отклонения по вертикали Система развертки Скорость осуществления развертки От 0,1 мкс/дел до 0,2 с/дел в последовательности 1-2-5, 20 шагов Система верньерной регулировки обеспечивает возможность плавного изменения значения развертки между шагами с перекрытием всего диапазона Погрешность + 3% Система растяжки развертки 10Х + 6%(Если выбирается значение Х10, то диапазоны 0,1 мкс и 0,2 мкс - некалиброваны) Блокировка Регулируется непрерывным образом от обычного режима NORM блокировки до 5-ти кратного увеличения значения, соответствующего указанному обычному режиму Режимы запуска и синхронизации AUTO (свободный прогон) или обычный режим NORM Источники подачи входных сигналов СН 1, СН 2, ALT, EXT, LINE Максимальное внешнее напряжение сигнала запуска и синхронизации 300 В пост.тока + пиковое значение переменного тока Виды сигналов синхронизации АС - переменное напряжение в диапазоне от 30Гц до 30МГц
TV H - используется для запуска от импульсов синхронизации по горизонтали
TV V - используется для запуска от импульсов синхронизации по вертикалиЧувствительность системы запуска и синхронизации Внутренняя 0,5 деления (1 деление при подаче TV-сигнала) Внешняя 500 мВ Выходной сигнал канала СН 2 Уровень выходного сигнала 100 мВ/дел (без нагрузки)
50 мВ/дел (с нагрузкой 500 Ом)Ширина полосы пропускания 20Гц - 25МГц (-3 дБ) Z - модуляция Положительный сигнал ТТЛ-логики, низкий уровень интенсивности сигнала гашения при любом сигнале интенсивности, высокий уровень непогашенного сигнала любой интенсивности Напряжение калибровки Положительный прямоугольный сигнал с напряжением 2,0 В (размах) (+ 3%) частотой 1кГц (номинальное значение) Поворот осциллограммы Электрическим способом, регулируется органами управления с передней панели прибора Общие характеристики Напряжение 100, 120, 220, 240 В + 10% Частота 50 или 60 Гц Потребляемая мощность приблизительно 40 Вт Размеры (мм) 120х190х290 Масса приблизительно 3 кг Комплект поставки АСК-1011:
№ Наименование Количество 1. Аналоговый осциллограф АСК-1011 1 2. Сетевой провод 1 3. Руководство по эксплуатации 1 -
