Производитель Актаком Гарантия 25 месяцев Госреестр РФ 21491-01 Варианты написания ACK-1021,ACK1021,АСК-1021,АСК1021 Назначение аналогового осциллографа АСК-1021:

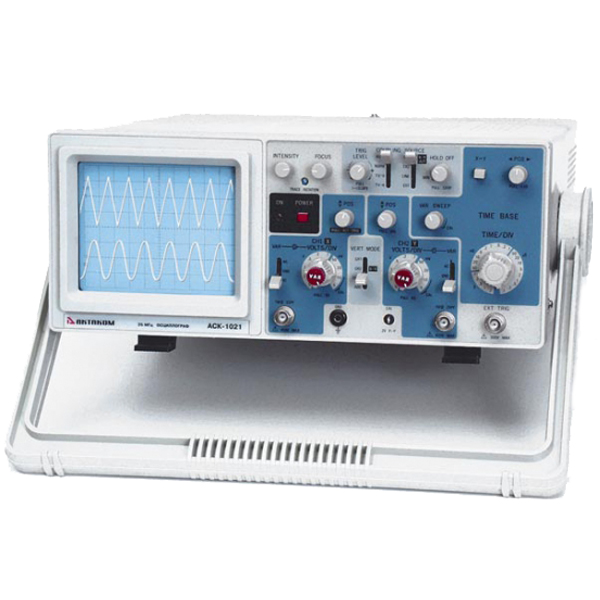

Аналоговый осциллограф AKTAKOM АСК-1021: 2 канала, полоса пропускания 25 МГц, ЭЛТ 8х10 см, чувствительность 1 мВ/дел ... 5 В/дел, коэффициенты развертки 0,1 мкс/дел ... 0,2 с/дел, максимальное входное напряжение 400 В, время установления 14 нс, входное сопротивление 1 МОм, входная емкость 25 пФ; режимы синхронизации: автоколебательный, ждущий, телевизионный; источники синхронизации СН1, СН2, сеть, внешний; дополнительные функции: Z-вход, задержка развертки; особенности: внесен в Гос. реестр РФ СИ; питание: 220 В; габариты: 324х132х398 мм; масса 7,6 кг.
Данный осциллограф является прибором лабораторного типа. Простота в обращении и высокая надежность делают данный осциллограф идеальным прибором с превосходными характеристиками для широкого спектра измерений, необходимых в исследованиях, производстве, в сфере образования и во многих других сферах применения.
Технические характеристики аналогового осциллографа АСК-1021:
Параметр Значения Электронно-лучевая трубка Тип прямоугольная с масштабной сеткой Область индикации 8 х 10 дел. (1 дел. = 1см) Напряжение системы ускорения 2,1 кВ Фосфорное покрытие типа Р31 Усилители системы отклонения по вертикали (канал 1 (СН1) и канал 2 (СН2)) Чувствительность От 5 мВ/дел до 5 В/дел (режим Х1)
От 1 мВ/дел до 1 В/дел (режим Х5)Аттенюатор на 10 шагов с последовательностью 1-2-5 Система верньерной регулировки обеспечивает возможность плавного изменения значения
между шагами с перекрытием всего диапазонаПогрешность + 3% (режим Х1)
+ 5% (режим Х5)Входное сопротивление 1 МОм + 2% Входная емкость 25 пФ + 10 пФ Частотная характеристика От 5 мВ до 5В / дел (САL)
От пост.тока до 25 МГц (-3 дБ)
1 мВ/дел (СAL)
От пост. Тока до 12 МГц (-3 дБ)Время установления Приблизительно 14 нс Режимы работы СН 1 режим работы канала 1, одиночная осциллограмма СН 2 режим работы канала 2, одиночная осциллограмма ALT дуальная осциллограмма, попеременный режим СHOP дуальная осциллограмма, режим манипуляции ADD алгебраическая сумма режимов СН 1 + СН 2 Реверс полярности (Инвертирование)
Только для канала 2Максимальное значение
напряжения на входе400 В пост. тока + пиковое значение
переменного напряженияМаксимально допустимая амплитуда От пост.тока до 25 МГц - 4 деления
От пост. тока до 15 МГц - 8 деленийУсилитель системы отклонения по горизонтали
(Вход через разъем подачи входного сигнала канала 1)Режим отклонений в осях координат Х-У СН 1 - ось Х
СН 2 - ось УЧувствительность Аналогично каналу 2 системы отклонения по вертикали Погрешность По оси У + 3% По оси Х + 6% Входной импеданс То же значение, что и для канала 2 системы отклонения по вертикали Частотная характеристика В диапазоне от пост. тока до 1 МГц - обычно (-3 дБ) Разность фаз по осям Х-У Приблизительно 3 при 50 кГц Максимальное напряжение на входе То же значение, что и для канала 2 системы отклонения по вертикали Система развертки Скорость осуществления развертки От 0,1 мкс/дел до 0,2 с/дел в последовательности 1-2-5, 20 шагов Система верньерной регулировки обеспечивает возможность плавного изменения значения развертки
между шагами с перекрытием всего диапазонаПогрешность + 3% Система растяжки развертки 10Х + 6%(Если выбирается значение Х10, то диапазоны 0,1 мкс и 0,2 мкс - некалиброваны) Блокировка Регулируется непрерывным образом от обычного режима NORM блокировки до
5-ти кратного увеличения значения, соответствующего указанному обычному режимуЗапуск и синхронизация Режимы запуска и синхронизации AUTO (свободный прогон) или обычный режим NORM Источники подачи входных сигналов СН1, СН2, ALT, EXT, LINE Максимальное внешнее напряжение сигнала запуска и синхронизации 300 В пост.тока + пиковое значение переменного тока Виды сигналов синхронизации АС - переменное напряжение в диапазоне от 30Гц до 30МГц
TV H - используется для запуска от импульсов синхронизации по горизонтали
TV V - используется для запуска от импульсов синхронизации по вертикалиЧувствительность системы запуска и синхронизации Внутренняя 0,5 деления (1 деление при подаче TV-сигнала) Внешняя 500 мВ Другие характеристики Выходной сигнал канала СН 2 Уровень выходного сигнала 100 мВ/дел (без нагрузки)
50 мВ/дел (с нагрузкой 500 Ом)Ширина полосы пропускания 20Гц - 25МГц (-3 дБ) Z - модуляция Положительный сигнал ТТЛ-логики,
низкий уровень интенсивности сигнала гашения при любом сигнале
интенсивности, высокий уровень непогашенного
сигнала любой интенсивностиНапряжение калибровки Положительный прямоугольный сигнал с напряжением 2,0 В
(размах) (+ 3%) частотой 1кГц (номинальное значение)Поворот осциллограммы Электрическим способом, регулируется органами
управления с передней панели прибораПитание прибора Напряжение 100, 120, 220, 240 В + 10% Частота 50 или 60 Гц Потребляемая мощность приблизительно 40 Вт Комплект поставки АСК-1021:
№ Наименование Количество 1. Осциллограф AKTAKOM АСК-1021 1 -
