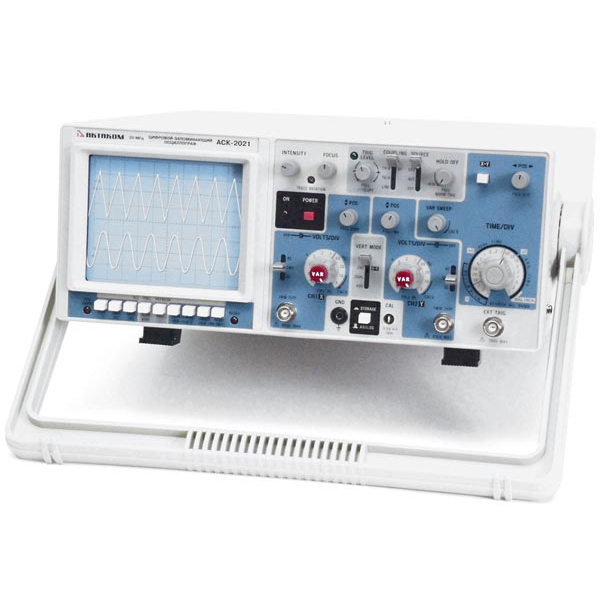

Производитель Актаком Гарантия 25 месяцев Госреестр РФ 24960-03 Межповерочный интервал 12 месяцев Варианты написания ACK-2021,ACK2021,АСК-2021,АСК2021 Назначение осциллографа AKTAKOM ACK-2021:
Осциллограф ACK-2021 — лабораторный прибор с превосходными характеристиками. Простота в обращении, и высокая надежность делают осциллограф идеальным прибором для широкого диапазона измерений необходимых в исследованиях, производстве, образовании, и разработке электронных устройств или схем.
Осциллограф двухканальный на 20 МГц AKTAKOM ACK-2021: 2 канала, полоса пропускания 20 МГц, ЭЛТ 8х10 см, чувствительность 1 мВ/дел ... 5 В/дел, коэффициенты развертки 0,1 мкс/дел ... 0,5 с/дел, максимальное входное напряжение 400 В, время установления 17,5 нс, входное сопротивление 1 МОм, входная емкость 25 пФ; режимы разверток: автоколебательный или ждущий, телевизионный, X-Y; источники синхронизации: СН1, СН2, сеть, внешний; цифровой режим: память 2 кб/канал, разрешение по горизонтали 2048 т. на 10 делений, предзапись, одиночный запуск, самописец; дополнительные функции: задержка развертки, выход на принтер; питание: 220; габариты: 324х132х398 мм; масса 8,5 кг.
Аттенюатор каждого канала имеет 10 калиброванных диапазонов, от 5 mV/дел до 5 V/дел. Чувствительность каждого диапазона может быть увеличена в 5 раз. Сигнал канала 2 может быть сложен с сигналом канала 1 напрямую или предварительно проинвертированным.
Технические особенности осциллографа AKTAKOM ACK-2021:
- Скорость осуществления выборок: 10 мегавыборок в секунду;
- Чувствительность: 5 мВ/дел ... 5 В/дел;
- Основная погрешность 3%;
- Входное сопротивление 1 МОм;
- Входная емкость 25 пФ;
- Время установления приблизит. 18 нс;
- 4 режима работы;
- Память 2 Кслова/канал;
- Максимальное входное напряжение 400 В;
- Аттенюатор на 10 шагов с весовыми значениями 1-2-5;
- ЭЛТ - с масштабной сеткой 8 х 10;
- Питание 100 ... 240 В переменного тока.
Особенности осциллографа AKTAKOM ACK-2021:
- Работа в двухканальном режиме;
- Полоса пропускания 20 MГц;
- Время нарастания ПХ 18 нс;
- Чувствительность 1 mV/деление;
- ЭЛТ с высокой яркостью свечения и внутренней шкалой;
- Инвертирование сигнала канала 2;
- Функция суммирования;
- Фильтр синхронизации для TV сигналов;
- Независимая синхронизация каналов 1 и 2.
Измеряемые прибором величины:
- Измерение напряжения;
- Измерение пиковых значений напряжения;
- Измерения мгновенных значений напряжения;
- Измерение периода и частоты;
- Измерение длительности фронта импульса;
- Растяжка осциллограммы;
- Измерение ам модуляции;
- Работа с двумя лучами;
- Дифференциальные измерения;
- Измерение сдвига фазы;
- Сравнение уровней;
- Синхронизация от асинхронных входных сигналов;
- Обслуживание телевизионных устройств;
- Режим x–y;
- Синхронизация сложных сигналов;
- Измерение частоты.
Технические характеристики осциллографа AKTAKOM ACK-2021:
Параметр Значения Вертикальное отклонение Коэффициент отклонения от 5 mV/дел до 5V/дел; 10 диапазонов в последовательности 1–2–5 Масштабирование x5 Погрешность ± 3 % ; ± 5 % при масштабировании Полоса пропускания до 20 MHz (-3 dB), до 10 MHz (-3 dB) на диапазоне 1 mV/дел. Время нарастания (5 делений) 18 ns Выброс менее 3 % Входное сопротивление 1 МW ; 25 pF ± 10 pF Максимальное входное напряжение 400 V Режимы работы CH1, CH2, CH1 и CH2, CH1+ CH2 Частота переключения каналов примерно 500 kHz Полярность канала 2 прямая или обратная Горизонтальное отклонение Время развертки от 0,5 s/дел до 0,1 m s/дел; 21 диапазон в последовательности
1–2–5 с плавной регулировкойМасштабирование x10 Погрешность ± 3% ; ± 6% при растяжке Задержка развёртки регулируемая Режим X-Y Входы канал 1: ось X, канал 2: ось Y Чувствительность как для канала 1 и для канала 2 Полоса пропускания до 2 MHz (–3 dB) Сдвиг фаз менее 3° от 0 до 100 kHz Синхронизация Источник сигнала канал 1, канал 2, канал 1 и 2, внешний, сеть Режим
- AC
- TV-V
- TV-HЧувствительность
30 Hz – 30 MHz : 2 дел. (внут.); ? 0,5 V (внеш.)
20 Hz – 30 kHz : 0,5 дел. (внут.); ? 0,5 V (внеш.)
3 kHz – 100 kHz : 0,5 дел. (внут.); ? 0,5 V (внеш.)Полярность сигнала “+”, “–” Вход внешней синхронизации 1 МW, 30 pF. Макс. входное напряжение – 300 V Цифровое хранение Объем памяти 2 кБ на канал (10 мкс/дел...0,1 с/дел: 1 кБ на канал) Скорость выборок 10 000 выборок в секунду Вертикальное разрешение 8 бит (25 уровней на деление) Горизонтальное разрешение 2048 точек на 10 делений Экспандер x 100 Режимы Самописец, Предзапись Общие характеристики Калибратор 1 kHz ± 10 %, 0,5 V ± 3% Выход Y (на задней панели)
- Выходное напряжение
- Выходное сопротивление
- Частотный диапазон
50 mV/дел (25 mV/дел на нагрузке 50 Ом)
» 50 Ом
20 Hz – 20 MHz, – 3 dB на нагрузке 50 ОмПитание 110/125/220/240 V ± 10%, 50/60 Hz Потребляемая мощность 55 W Условия эксплуатации 10° С – 35° С, влажность 10 – 80 % Условия хранения –30° С - +70° С, влажность 10 – 90 % Комплект поставки АСК-2021:
№ Наименование Количество 1. Осциллограф двухканальный AKTAKOM ACK-2021 1 -
