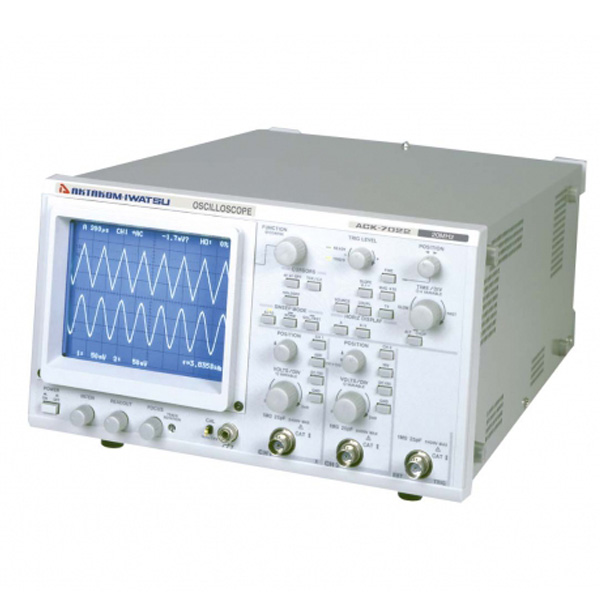

Производитель Актаком Гарантия 91 месяц Госреестр РФ 28981-05 Межповерочный интервал 12 месяцев Варианты написания ACK-7022,ACK7022,АСК-7022,АСК7022 Назначение аналогового осциллографа АСК-7022:
Аналоговый осциллограф, 2 - канальный, начального уровня, для целей обучения, сервисного обслуживания, ремонта и др. АСК-7022: 20 МГц, 2 канала, 3 линии развертки, вход внешней синхронизации, ТВ - синхронизация PAL (SECAM), NTSC, с выбором кадров и номера строки, чувствительность от 2 мВ/дел, развертка от 20 нс/дел, 2% точность вертикальной развертки, 5 - разрядный частотомер, курсорные измерения, функция одиночного запуска, питание ~100 В, 110 - 120 В, 220 В, 230 - 240 В / 50 - 60 Гц, 60 Вт, габариты 272х152х410 мм, вес 8.5 кг.
Особенности аналогового осциллографа АСК-7022:
- 20 МГц, 2 канала, 3 линии развертки;
- Вход внешней синхронизации;
- ТВ - синхронизация PAL (SECAM), NTSC, с выбором кадров и строк;
- Чувствительность от 2 мВ / дел, развертка от 10 нс / дел;
- 2% точность вертикальной развертки;
- 5-разрядный частотомер;
- Курсорные измерения;
- Функция вращения треков.
Технические характеристики аналогового осциллографа АСК-7022:
Параметр Значения Электронно-лучевая трубка Форма 6-дюймовая, прямоугольная с подсветкой шкалы Рабочая область 8x10 дел (1 дел = 10 мм) Ускоряющее напряжение Прибл. 2 кВ Вертикальная система отклонения луча (ось Y) Вертикальный режим CH1, CH2, ADD (CH1 + CH2) ALT, CHOP (555 кГц ± 1%) CH1, CH2 Чувствительность 2 мВ/дел ... 5 В/дел (с шагом 1-2-5) Плавная настройка 2 мВ/дел ... 12.5 В/дел. плавная регулировка Точность ± 2% Полоса пропускания (-3 дБ) 0 ... 40 МГц
0 ... 20 МГц при 2 мВ/делОграничение полосы (фильтр) 0 ... 20 МГц Время нарастания (расчетное) 17.5 нс Время задержки сигнала 30 нс или более (на экране) Режимы входов AC (закрытый), DC (открытый), GND (заземл.) Вх. импеданс 1 МОм ± 1.5% 25 пФ ± 2 пФ Макс. входное напряжение ± 400 В (DC + AC от пика до пика) Переключение полярности Только Канал 2 Автоопознование пробников 1:1, 10:1, 100:1
(для опциональных пробников с функцией считывания коэф. деления)Синхронизация Режимы запуска ФРОНТ, TV Источник VERT, CH1, CH2, EXT, Сеть Режимы входов запуска AC, DC, ВЧ-фильтр, НЧ-фильтр Наклон +, – Чувствительность 0.4 дел (при 0 ... 5 МГц), 80 мВ (Внеш. синхр.)
1.0 дел (при 5 ... 20 МГц), 200 мВ или более (Внеш. синхр.)Внешняя синхронизация Режимы входа внеш. запуска DC Вх. импеданс 1 МОм ± 1.5% 25 пФ ± 2 пФ Наклон +, – Макс. входное напряжение ± 400 В (DC + AC от пика до пика) ТВ-синхронизация Стандарты NTSC, PAL (SECAM) Режимы TV-V (ЧЕТН, НЕЧЕТНЫЕ,ОБА), TV-H NTSC 5 H ... 2000 H PAL (SECAM) 2 H ... 1977 H Горизонтальная отклоняющая система (ось Х) Отображение (гориз.) A, X-Y Режим развертки АВТО, Нормальная, Одиночная Скорость развертки 100 нс/дел ... 500 мс/дел (с шагом 1-2-5) Макс. скорость развертки 20 нс/дел Время удержания Варьируемое Развертка B Задержка Задержка запуска, запуск после задержки Скорость развертки 20 нс/дел ... 5 мс/дел (с шагом 1-2-5) Макс. скорость развертки 2 нс/дел Лупа времени увеличение x10 Диапазон времени задержки 0.2 дел ... 10.2 дел от развертки А Джиттер задержки 1/20000 при 1 мс/дел от развертки А
500 нс/дел развертки BРежим X-Y Ось X CH1 Чувствительность Такая же, как CH1 Точность ± 3% (от 10 мВ/дел до 5 В/дел) Частотная полоса 0 ... 1 МГц (–3 дБ) Ось Y CH1, CH2, ADD Разность фаз до 3° (0 ... 50 кГц) Калибровочный сигнал Форма Меандр Частота 1 кГц, ± 0.1% Скважность 49% ... 51% Вых. напряжение 0.6 В, ± 1% Курсорные измерения Параметры разница по времени (Dt), по напряжению (DV) Частотомер Разрядность 5-разрядов (источник - A запуск) Точность ± 0.01% Диапазон частот 2 Гц ... 20 МГц Сохранение/Вызов Установок 1 (до выключ. питания) Время хранения Прибл. 30000 ч (при 25 °C) Питание Напряжение AC 100 ... 240 В Частота 50 ... 400 Гц Потребляемая мощность Макс. 60 ВА Условия эксплуатации/хранения Температура, при которой гарантируются параметры +10 ... +35 °C Предельный температурный диапазон эксплуатации 0 ... +40 °C Макс. влажность 90% (0 ... 40 °C) Температура хранения –20 ... +40 °C Влажность при хранении 80% (–20 ... +40 °C) Комплект поставки АСК-7022:
№ Наименование Количество 1. Аналоговый осциллограф АСК-7022 1 2. Сетевой провод 1 3. Пробник 2 4. Защитная крышка фронтальной панели 1 5. Предохранитель 2 6. Руководство пользователя 1 -
