Производитель Актаком Гарантия 91 месяц Госреестр РФ 28981-05 Межповерочный интервал 12 месяцев Варианты написания ACK-7203,ACK7203,АСК-7203,АСК7203 Назначение аналогового осциллографа АСК-7203:

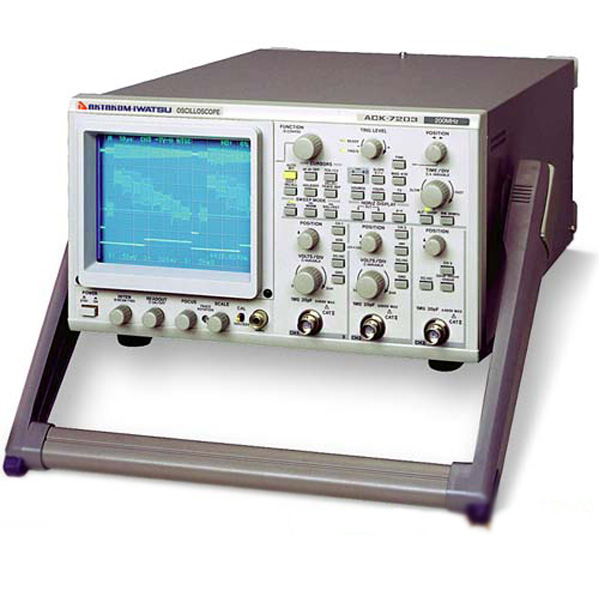

Универсальный 3 канальный аналоговый осциллограф профессионального уровня для широкого круга применений в т. ч. ТВ-техники АСК-7203: 200 МГц, 3 канала, 8 линий развертки, сохранение/вызов до 32 настроек, развертка А и В (с задержкой), быстродействующая функция автоустановки, полная ТВ-синхронизация PAL (SECAM), NTSC, HDTV (ТВЧ) с выбором кадров и номеров строк, чувствительность от 2 мВ/дел, развертка от 1 нс/дел, 5-разрядный частотомер, курсорные измерения, 3-й канал с чувствительностью 50 мВ, 100 м и 500 мВ/дел, питание ~100-120 В или 200-240 В / 50-400 Гц / 110 Вт, габариты 272х152х410 мм, вес 7.5 кг.
Особенности аналогового осциллографа АСК-7203:
- 200 МГц, 3 канала, 8 треков;
- Сохранение/вызов до 32 настроек;
- Быстродействующая функция автоустановки;
- Полная ТВ-синхронизация PAL (SECAM), NTSC, HDTV (ТВЧ) с выбором кадров и строк;
- Чувствительность от 2 мВ/дел, развертка от 1 нс/дел;
- 5-разрядный частотомер;
- Курсорные измерения;
- 3–й канал с чувствительностью 50 мВ, 100 мВ и 500 мВ/дел.
Технические характеристики аналогового осциллографа АСК-7203:
Параметр Значения Электронно-лучевая трубка Форма 6-дюймовая, прямоугольная с подсветкой шкалы Рабочая область 8x10 дел (1 дел = 10 мм) Ускоряющее напряжение Прибл. 16 кВ Вертикальная система отклонения луча (ось Y) Вертикальный режим CH1, CH2, ADD (CH1 + CH2) ALT, CHOP (555 кГц ± 1%) CH1, CH2 Чувствительность 2 мВ/дел ... 5 В/дел (с шагом 1-2-5) Плавная настройка 2 мВ/дел ... 12.5 В/дел. плавная регулировка Точность ± 2% Полоса пропускания (-3 дБ) 0 ... 200 МГц
0 ... 50 МГц при 2 мВ/делОграничение полосы (фильтр) 0 ... 20 МГц Время нарастания (расчетное) 1.75 нс Время задержки сигнала 30 нс или более (на экране) Режимы входов AC (закрытый), DC (открытый), GND (заземл.) Вх. импеданс 1 МОм ± 1.5%
16 пФ ± 2 пФМакс. входное напряжение ± 400 В (DC + AC от пика до пика) Переключение полярности Только Канал 2 Автоопознование пробников 1:1, 10:1, 100:1
(для опциональных пробников с функцией считывания коэф. деления)CH3 Чувствительность 50 мВ/дел, 100 мВ/дел, 500 мВ/дел Точность ± 3% Полоса пропускания (-3 дБ) 0 ... 200 МГц Режимы ввода AC, DC Вх. импеданс 1 МОм ± 1.5%
20 пФ ± 3 пФМакс. входное напряжение ± 400 В (DC + AC от пика до пика) Автоопознование пробников 1:1, 10:1, 100:1 Синхронизация A-синхронизация Режимы запуска ФРОНТ, TV Источник VERT, CH1, CH2, EXT, Сеть Режимы входов запуска AC, DC, ВЧ-фильтр, НЧ-фильтр Наклон +, – Чувствительность 0.4 дел (при 0 ... 10 МГц)
1.0 дел (при 10 ... 100 МГц)
1.5 дел (при 100 ... 200 МГц)B-синхронизация Источник CH1, CH2, CH3 Режимы входа запуска AC, DC, ФНЧ, ФВЧ Наклон +, – Чувствительность 0.4 дел (при 0 ... 10 МГц)
1.0 дел (при 10 ... 100 МГц)
1.5 дел (при 100 ... 200 МГц)ТВ-синхронизация Стандарты NTSC, PAL (SECAM) Режимы TV-V (ЧЕТН, НЕЧЕТНЫЕ,ОБА), TV-H NTSC 5 H ... 2000 H PAL (SECAM) 2 H ... 1977 H Автоустановка Входные каналы CH1, CH2 Частотный диапазон 50 Гц ... 50 МГц Горизонтальная отклоняющая система (ось Х) Отображение (гориз.) A, ALT, B, X-Y Развертка A Режим развертки АВТО, Нормальная, Одиночная Скорость развертки 10 нс/дел ... 500 мс/дел (с шагом 1-2-5) Макс. скорость развертки 1 нс/дел Время удержания Варьируемое Развертка B Задержка Задержка запуска, запуск после задержки Скорость развертки 10 нс/дел ... 5 мс/дел (с шагом 1-2-5) Макс. скорость развертки 1 нс/дел Лупа времени увеличение x10 Диапазон времени задержки 0.2 дел ... 10.2 дел от развертки А Джиттер задержки 1/20000 при 1 мс/дел от развертки А
500 нс/дел развертки BРежим X-Y Ось X CH1 Чувствительность Такая же, как CH1 Точность ± 3% Частотная полоса 0 ... 2 МГц (–3 дБ) Ось Y CH1, CH2, CH3, ADD Разность фаз до 3° (0 ... 200 кГц) Калибровочный сигнал Форма Меандр Частота 1 кГц, ± 0.1% Скважность 49% ... 51% Вых. напряжение 0.6 В, ± 1% Курсорные измерения Параметры разница по времени (Dt), по напряжению (DV) Частотомер Разрядность 5-разрядов (источник - A запуск) Точность ± 0.01% Диапазон частот 2 Гц ... 100 МГц Сохранение / Вызов Количество установок Макс. 32 Время хранения Прибл. 30000 ч (при 25 °C) Питание Напряжение AC 100 ... 240 В Частота 50 ... 400 Гц Потребляемая мощность Макс. 110 ВА Условия эксплуатации/хранения Температура, при которой гарантируются параметры +10 ... +35 °C Предельный температурный диапазон эксплуатации 0 ... +40 °C Макс. влажность 90% (0 ... 40 °C) Температура хранения –20 ... +40 °C Влажность при хранении 80% (–20 ... +40 °C) Комплект поставки АСК-7203:
№ Наименование Количество 1. Аналоговый осциллограф АСК-7203 1 2. Сетевой провод 1 3. Пробник 2 4. Защитная крышка фронтальной панели 1 5. Предохранитель 2 6. Руководство пользователя 1 -
