Производитель Актаком Гарантия 91 месяц Госреестр РФ 28981-05 Межповерочный интервал 12 месяцев Варианты написания ACK-8064,ACK8064,АСК-8064,АСК8064 Назначение аналогового осциллографа АСК-8064:

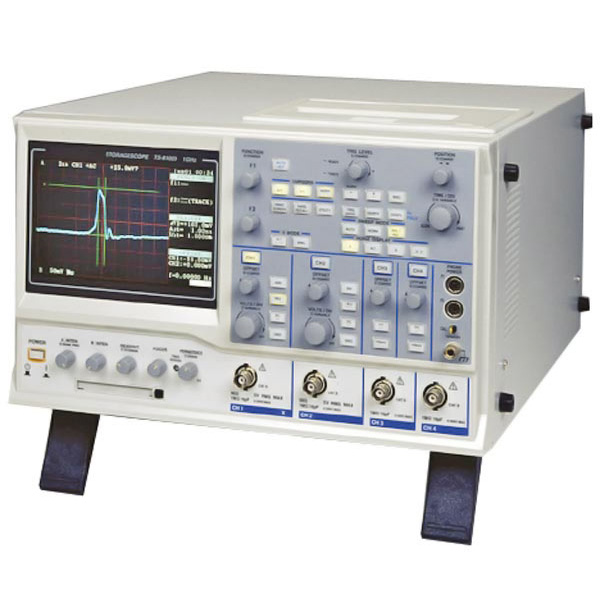

Ультраширокополосный аналоговый запоминающий осциллограф АСК-8064: 600 МГц, 4 канала, 15 линий развертки, ультравысокая скорость записи 10 дел/нс позволяет захватить импульсы амплитудой 6 делений экрана и фронтами до 500 пс, наблюдение в реальном времени полного сигнала без пропусков за счет рекордной скорости захвата осциллограмм: до 1 млн. в секунду, сканирующая ЭЛТ трубка на приборах с зарядовой связью (ПЗС), конвертирующая форму аналогового сигнала в картинку на большом ярком и контрастном ЖК-дисплее обеспечивает наблюдение самых сложных, редких и динамично меняющихся сигналов, развертка А и В (с задержкой), двойная задержка, яркость отображения редких быстрых элементов сигнала в 1000 раз больше, чем на обычной ЭЛТ, развитые функции документирования результатов: встроенный принтер, Ethernet-порт, слот для ATA-карт, видео-выход (NTSC) - позволяет записать динамическое поведение сигнала в течение длительного интервала времени на внешнее видеозаписывающее устройство как видеоролик, питание ~100-240 В / 50-60 Гц / 200 Вт, габариты 198х332х406 мм, вес 10 кг.
Самый широкополосный в мире аналоговый осциллограф класса «Hi-End», построенный на сканирующей трубке с функцией запоминания. Обеспечивает экстремально высокую яркость отображения даже редких сверхбыстрых элементов сигнала. Профессиональный инструмент для исследователя сверхбыстрых процессов, разработчика быстродействующих электронных схем, радио и телекоммуникационных и ТВ- систем.
Особенности аналогового осциллографа АСК-8064:
- Ультравысокая скорость записи 10 дел/нс позволяет захватить импульсы амплитудой 6 делений экрана и фронтами до 500 пс;
- Наблюдение в реальном времени полного сигнала без пропусков за счет рекордной скорости захвата осциллограмм: до 1 млн. в секунду;
- Сканирующая ЭЛТ трубка на приборе с зарядовой связью (ПЗС), конвертирующая форму аналогового сигнала в картинку на большом ярком и контрастном ЖК-дисплее обеспечивает наблюдение самых сложных, редких и динамично меняющихся сигналов;
- Яркость отображения редких быстрых элементов сигнала в 1000 раз больше, чем на обычной ЭЛТ;
- Развитые функции документирования результатов: встроенный принтер, Ethernet- порт, слот для ATA-карт;
- Видео-выход (NTSC) позволяет записать динамическое поведение сигнала в течение длительного интервала времени на внешнее видеозаписывающее устройство как видеоролик.
Технические характеристики аналогового осциллографа АСК-8064:
Параметр Значения Дисплей Тип 5.8-дюймовая цветная ЖК-матрица (800х480 точек) Рабочая область 8x10 дел (60 точек/дел) Запоминающая электронно-лучевая трубка Форма 2-дюймовая трубка со встроенным ПЗС-конвертором (380000 пикселей) Максимальная скорость записи 10 делений за 1 нс Время персистенции (инерция отображения) Варьируемое, включая бесконечное Вертикальная система отклонения луча (ось Y) Вертикальный режим CH1, CH2, CH3, CH4 ADD (CH1 ± CH2) ALT, CHOP (555 кГц ± 1%) CH1, CH2 Чувствительность 50 Ом: 5 мВ/дел ... 1 В/дел (с шагом 1-2-5)
1 МОм: 5 мВ/дел ... 5 В/дел (с шагом 1-2-5)Плавная настройка настраиваемая, 5 мВ/дел ... 12.5 В/дел Точность ± 2% Полоса пропускания (-3 дБ) 0 ... 600 МГц (10 мВ/дел ... 1 В/дел)
0 ... 500 МГц (5 мВ/дел ... 9.9 мВ/дел)Время нарастания (расчетное) 583 пс, 50 Ом, 10 мВ/дел ... 5 В/дел Режимы входов AC 1 МОм (закрытый), DC 50 Ом, DC 1МОм, (открытый), GND (заземл.) Вх. импеданс 1 МОм ± 1.0% 16 пФ
50 Ом ± 2%Макс. входное напряжение 1 МОм вход: ± 250 В (DC + AC от пика до пика, при 5 кГц или ниже)
50 Ом вход: 5 В RMSНапряжение смещения ± 1 В (5 мВ/дел ... 50 мВ/дел)
± 10 В (0.1 В/дел ... 0.5 В/дел)
± 100 В (1 В/дел ... 5 В/дел)CH3, CH4 Чувствительность 100 мВ/дел, 500 мВ/дел Точность ± 2% Частотный диапазон 0 ... 500 МГц Режимы входов AC, DC Вх. импеданс 1 МОм ± 1% 16 пФ Напряжение смещения 100 мВ/дел: ± 1 В, 500 мВ/дел: ± 5 В Макс. входное напряжение ± 250 В макс. (DC + AC пик при 5 кГц) Ограничение полосы (фильтр) 0 ... 20 МГц, 200 МГц Время задержки сигнала 20 нс или более (на экране) Автоопознование пробников 10:1, 1:100 Синхронизация A-синхронизация Частота 0 ... 600 МГц Режимы запуска ФРОНТ, СОБЫТИЕ, TV Источник CH1, CH2, CH3, CH4, Сеть Режимы входов запуска AC: 100 Гц ... fmax , DC: DC ... fmax , ВЧ-фильтр, НЧ-фильтр Наклон +, – Чувствительность 0.4 дел (при 0 ... 10 МГц)
1.0 дел (при 10 МГц ... 100 МГц)
2.0 дел (при 100 МГц ... fmax)B-синхронизация Полоса 0 ... 500 МГц Источник CH1, CH2, CH3, CH4 Режимы входов запуска AC: 100 Гц ... 500 МГц, DC: 0 ... 500 МГц, ВЧ-фильтр, НЧ-фильтр Наклон +, – Чувствительность 0.4 дел (при 0 ... 10 МГц)
1.0 дел (при 10 МГц ... 100 МГц)
2.0 дел (при 100 МГц ... 500 МГц)ТВ-синхронизация Стандарты NTSC, PAL, ПОЛЬЗОВАТЕЛСКАЯ Режимы Выбор строк (от 1 до 3000), выбор пролей (1, 2, 4, 8),
ПОЛЬЗОВАТЕЛЬСКАЯ (включая HDTV)TV захват Уровень Между ± 1 дел Амплитуда сигнала 1.5 ... 8 дел Запуск по событиям Счет, Вспышка Диапазон счета 1 ... 65535 Макс. частота счета 50 МГц Диапазон времени вспышки 0.15 мкс ... 9.99 с Горизонтальная отклоняющая система (ось Х) Отображение (гориз.) A, ALT, B, X-Y Развертка А Режим развертки АВТО, Нормальная, Одиночная Скорость развертки 5 нс/дел ... 200 мс/дел с шагом 1-2-5 Макс. скорость развертки 500 пс/дел Вариация развертки 5 нс/дел ... 600 мс/дел Время удержания Варьируемое Развертка B Задержка Задержка запуска, запуск после задержки Скорость развертки 5 нс/дел ... 200 мс/дел с шагом 1-2-5 Макс. скорость развертки 500 пс/дел Вариация развертки 5 нс/дел ... 600 мс/дел Двойная задержка Доступна Лупа времени увеличение x10 Диапазон времени задержки макс. 1 с Джиттер задержки менее 1/50000 Режим X-Y Ось X CH1 Чувствительность Такая же, как CH1 Частотная полоса 0 ... 10 МГц (–3 дБ) ось Y CH1, CH2, CH3, CH4 Частотная полоса Такая же, как CH Чувствительность Такая же, как CH Разность фаз до 3° (0 ... 50 МГц) Калибровочный сигнал Форма Меандр Частота 1 кГц, ± 0.1% Скважность 49% ... 51% Вых. напряжение 0.6 V, ± 1% Выходной сигнал по CH2 Выходное напряжение 20 мВ/дел ± 20% (50 Ом нагрузка) Полоса частот 300 МГц, –3 дБ (50 Ом нагрузка) 10 мВ/дел ... 5 В/дел Выходное сопротивление 50 Ом ± 20% Питание пробников Количество разъемов 2 Пробники SFP-4A, SFP-4A, SS-240 Z-вход Напряжение модуляции 0.5 В п-п или больше Полярность темный — с положительным напряжением, светлый — с отрицательным Полоса частот 0 ... 5 МГц Входное сопротивление 5 кОм ± 20% Макс. вх. напряжение ± 40 В макс. Автонастройка Параметры входная чувствительность, гориз. развертка,
смещение, уровень синхронизацииАмплитуда 30 мВ ... 35 В Частота 50 Гц ... 200 МГц Курсорные измерения Параметры разница по времени (Dt), по напряжению (DV) Частотомер Разрядность 6-разрядов (источник - A запуск) Точность ± 0.01% Диапазон частот 2 Гц ... 600 МГц Интерфейсы Удаленный доступ 10 BaseT (Ethernet) Слот PC-карт АТА карта (PCMCIA тип II) Выход на внешний монитор VGA WIDE
NTSC-выход (S-вых.)Встроенный термопринтер 10 мм/с, ширина 112 мм, длина 25 м Внутренние часы Отображение Месяц/дата/часы/мин. Точность Прибл. 0.005% Питание Напряжение AC 100 ... 240 В Частота 50/60 Гц Потребляемая мощность Макс. 200 ВА / 5 ВА в спящ. режиме Условия эксплуатации/хранения Температура, при которой гарантируются параметры +10 ... +35 °C Предельный температурный диапазон эксплуатации 0 ... +40 °C Макс. влажность 90% (0 ... 40 °C) Температура хранения –20 ... +40 °C Влажность при хранении 80% (–20 ... +40 °C) Комплект поставки АСК-8064:
№ Наименование Количество 1. Аналоговый запоминающий осциллограф АСК-8064 1 2. Сетевой провод 1 3. Руководство пользователя 1 4. Рулон бумаги для термопринтера 1 -
