Производитель LeCroy Гарантия 36 месяцев Варианты написания HDO6054,HDO-6054 Преимущества цифрового осциллографа HDO6054:

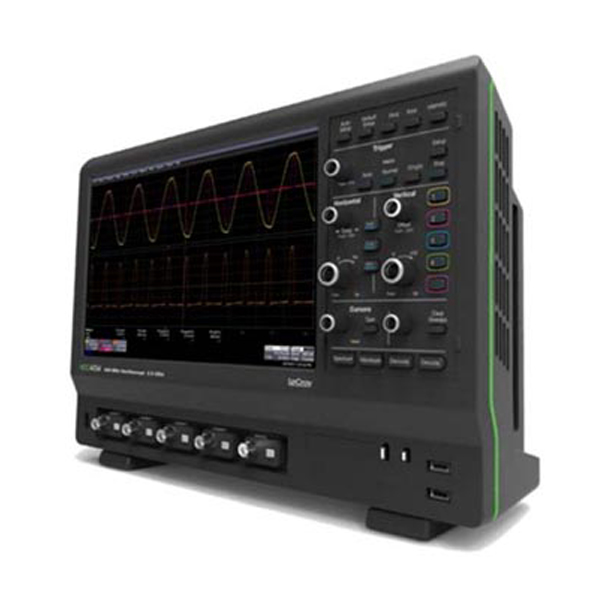

Осциллограф HDO6054 представляет собой очередной этап в развитии современной цифровой осциллографии с использованием передовой технологии высокой четкости HD4096. HDO6054 имеет компактный форм-фактор, длинную память, мощные средства для отладки и локализации проблем, оснащен дисплеем c технологией multi-touch и диагональю 31 см.
Особенности цифрового осциллографа HDO6054:
- 4 кан. с полосой пропускания: 350 МГц, 500 МГц, 1 ГГц
- Разрешение АЦП: 12 бит
- Частота дискретизации 2,5 ГГц
- Объем памяти на канал 50 Мб (опция до 250 Мб/кан)
- Технология X-Stream II – скорость измерений до 750000 в секунду
- Широкий спектр математических функций в штатной комплектации, опции анализа джиттера (JITKIT), анализа систем последовательной передачи (SDAIII), пользовательского интерфейса (XDEV)
- Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
- Авто- и курсорные измерения, функции математического анализа
- Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по сигналам шин USB2, DigRF V4, ARINC 429, I2C, SPI, UART, RS232, CAN, FlexRay, LIN, MIL-STD-1553 и др.)
- Возможность интеграции с пакетами MathCad, MatLab, Excel
- Поддержка программных опций по анализу мощности (PMA2), цифровой фильтрации (DFP2), анализу телекоммуникационных масок и глазковых диаграмм (PMT и SDM), импульсных параметров (EMC), анализатор спектра (SPECTRUM)
- Поддержка аппаратных опций: логического анализатора MS-250/-500 и пробников LeCroy
- «Открытая» платформа на базе ОС WIN 7 (64 bit)
- Большой цветной сенсорный ЖКИ (31 см) с технологией Multi Touch
Технические характеристики цифрового осциллографа HDO6054:
Параметр Значения Канал вертикального отклонения Число каналов 4 Полоса пропускания (-3 дБ) 500 МГц Время нарастания 700 пс Ограничение полосы 20, 200 МГц Коэффициент отклонения (Коткл.) 50 Ом: 1 мВ/дел…1 В/дел
1 МОм: 1 мВ/дел…10 В/делПогрешность установки Коткл. ± 0,5 % Входной импеданс 1 МОм / 17 пФ или 50 Ом Макс. входное напряжение 50 Ом: 5 В ср. кв.; 1 МОм: 400 В макс. (на нагр. 1 МОм) Математикая Более 25 стандартных функций, включая БПФ (возможность отображение до 8-х графиков математики, объединение 2-х операторов) Канал горизонтального отклонения Коэффициент развертки (Кразв.) 20 пс/дел…1000 с/дел Погрешность установки Кразв. ≤ 1,5х10-6 Режимы работы Внутренняя и внешняя развертка (Y-T и X-Y) Синхронизация Источники синхросигнала Один из каналов, вход внеш. синхр., от сети, быстрый фронт, логический канал (при использовании модуля MS-xxx) Режимы запуска развертки Автоматический, ждущий, однократный Стандартные виды синхронизации Основная (фронт, длительность, ТВ), интеллектуальная от 500 пс (глич, рант, длительность, скорость нарастания, интервал и.т.д), по шаблону, по логической последовательности, каскадная (каскадная, по качеству, по подтвержденному первому), по результатам измерений Вид входа Открытый, закрытый, ВЧ и НЧ фильтры Вход внешней синхронизации 1 МОм (± 2 %) / 17 пФ; макс. 150 В ср. кв Предзапуск 0-100% от полной длины памяти Послезапуск 0-50,000,000,000 точек Диапазон внутренней синхронизации ±4,1 делений от центра Аналого-цифровое преобразование Разрешение по вертикали 12 бит (15 бит в режиме увеличения разрешения (ERES)) Макс. частота дискретизации (однократный сигнал) 2,5 ГГц Эквивалентная частота дискретизации 125 ГГц (периодический сигнал) Интерполяция Линейная, Sin X / X Длина записи (стандартно) 50 МБ/канал Длина записи (опции) Опция M: 150 МБ/канал; Опция L: 250 МБ/канал Режимы сбора данных Выборка, пик. детектор (> 1 нс); усреднение (2 / … / 512); накопление; однократный запуск Автоматические измерения Количество параметров 38 измерений Режим отображения До 8 измерений одновременно с отображением статистики и гистограмм Дополнительные возможности Интерфейсы Ethernet-10/100BaseT, USB (6), RS-232, SVGA, DVI, HDMI;
Опции: GPIBРасширенный запуск развертки Выбросы, импульсы, огибающая, логические условия Декодирование сигналов низкоскоростных шин данных Опция синхронизации и декодирования сигналов шин USB2, DigRF V4, ARINC 429, I2C, SPI, UART, RS232, CAN, FlexRay, LIN, MIL-STD-1553, AudioBus, DigRF 3G, MIPI D-PHY CSI-2 Режим WaveScan Поиск аномалий по захваченному сигналу – 20 параметров сигнала Режим WaveStream Скорость обновления экрана до 8000 раз в секунду Режим TriggerScan Регистрация редких событий – по 22 событиям Общие данные ЖК-дисплей TFT сенсорный экран 31 см с технологией multi-touch, (WXGA), разрешение 1280 x 800 Напряжение питания 120…240 В (± 10 %), 45…66 Гц (автовыбор) Габаритные размеры 291 х 399 х 131 мм Масса 5,7 кг Комплект поставки HDO6054:
№ Наименование Количество 1. осциллограф HDO6054 1 2. шнур питания 1 3. делитель х10 4 4. стило 1 Дополнительная комплектация HDO6054:
(Поставляется по отдельному заказу)
HDO6K-1553 TD - опция для синхронизации и декодирования протоколов MIL-STD-1553
HDO6K-ARINC429BUS DSYMBOLIC - опция декодирования шины ARINC 429
HDO6K-AUDIOBUS TD - опция синхронизации и декодирования протоколов AudioBus
HDO6K-AUDIOBUS TDG - опция синхронизации и декодирования протоколов AudioBus, пакет графического анализа
HDO6K-AUTO - опция синхронизации и декодирования сигналов по протоколам, применяемым в автомобилестроении: FLEXRAY, CAN, LIN
HDO6K-CANBUS TD - опция синхронизации и декодирования сигналов по шине CAN
HDO6K-CANBUS TDM - опция синхронизации и декодирования и измерений сигналов по шине CAN
HDO6K-DFP2 - опция цифровых фильтров
HDO6K-DIGRF3GBUS D - опция для декодирования протоколов шины DigRF 3G
HDO6K-DIGRFV4BUS D - опция для декодирования протоколов шины DigRF V4
HDO6K-DPHYBUS D - опция для декодирования протоколов шины D-PHY
HDO6K-EMB - опция синхронизации и декодирования сигналов по протоколам, применяемым во встраиваемых системах: I2C, SPI, UART-RS232
HDO6K-EMC - опция анализа сигналов ЭМС
HDO6K-ET-PMT - пакет масок сигналов электросвязи (E1, E2, E3, E4, STM-1e, ANSI T1.102)
HDO6K-FLEXRAYBUS TD - опция синхронизации и декодирования сигналов по шине FLEXRAY
HDO6K-FLEXRAYBUS TDP - опция синхронизации, декодирования и тестирования физического уровня протоколов шины FlexRay
HDO6K-I2CBUS TD - опция синхронизации и декодирования сигналов по шине I2C
HDO6K-JITKIT - опция анализа джиттера для HDO6000, анализ и одновременное представление статистических, спектральных и временных данных
HDO6K-L - опция расширения памяти до100 МБ на канал для осциллографов серии HDO6000
HDO6K-LINBUS TD - опция синхронизации и декодирования сигналов по шине LIN
HDO6K-PROTOBUS MAG - опция расширения ресурсов декодирования и анализа протоколов I2C, SPI, UART, RS-232, CAN, LIN, FlexRay, DigRF 3G и MIL-STD-1553
HDO6K-PWR - опция анализа мощности для HDO6000
HDO6K-SDM - опция анализа глазковых диаграмм
HDO6K-SENTBUS D - опция декодирования шины SENT
HDO6K-SPIBUS TD - опция синхронизации и декодирования сигналов по шине SPI
HDO6K-UART-RS232BUS TD - опция синхронизации и декодирования сигналов по шине RS232
HDO6K-USB2-HSICBUS D - опция для декодирования протоколов шины USB 2.0
HDO6K-USB2BUS TD - опция для синхронизации и декодирования протоколов USB2.0
HDO6K-VBA - опциональный пакет анализа протоколов шин, используемых в автомобилестроении: CAN TDM, CAN Symbolic, FlexRay TDP, LIN TD и Proto
HDO6K-XDEV - опция для модификации пользовательского интерфейса осциллографа и придания уникальных пользовательских свойств
HDO6K-XL - опция расширения памяти до250 МБ на канал для осциллографов серии HDO6000
USB2-GPIB - внешний переходник от интерфейса USB2.0 к GPIB IEEE488.2 -
