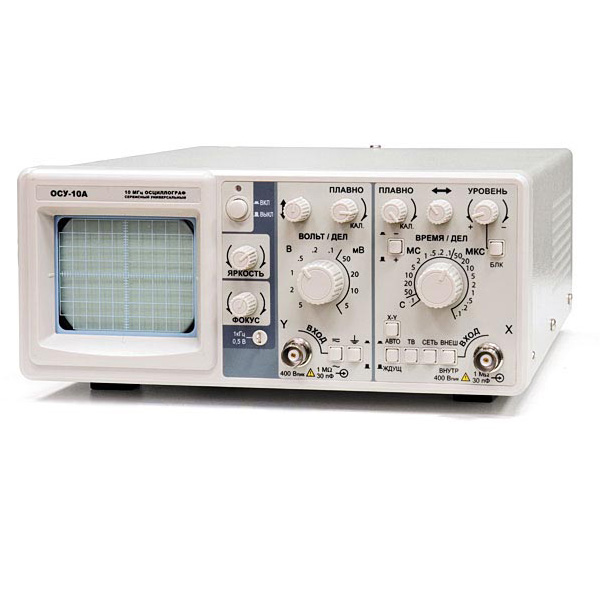

Производитель Прочие Гарантия 94 месяца Госреестр РФ 28709-05 Краткие характеристики осциллографа ОСУ-10А:
- Полоса пропускания 0…10 МГц
- Высокая стабильность параметров калибровки - включай и работай!
- ТВ синхронизация
- Внешняя синхронизация
- Развертка внешним сигналом (режим X-Y)
- Исполнение: горизонтальное
- Малогабаритный, масса 3 кг
- Стоимость - доступная каждому!
Технические характеристики осциллографа ОСУ-10А:
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания 0...10 МГц (открытый вход) 10 Гц...10 МГц (закрытый вход) Коэф. отклонения (Коткл.) 10 мВ/дел...5 В/дел Погрешность установки Коткл ±3 % Регулировка Коткл. Плавное перекрытие в 2,5 раза Время нарастания <=35 нс Входной импеданс 1 МОм (±3 %) / 30 пФ (±5 %) Макс. входное напряжение 400 В (DC + ACпик) Вход усилителя Открытый (DC), закрытый (AC), заземленный (GND) КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэф. развертки (Кразв) 0,1 мкс/дел...0,1 с/дел Погрешность установки Кразв ±3 % Регулировка Кразв Плавное перекрытие в 2,5 раза СИНХРОНИЗАЦИЯ Источники синхронизации Внутренний, сеть, внешний Режимы запуска развертки Автоколебательный, ждущий, ТВ Чувствительность Внутренняя - 1 дел.; внешняя - 0,3 В; ТВ - 2 дел. Уровень внеш. синхронизации До 400 В (DC + ACпик) Вход внешней синхронизации 1 МОм (±3 %) / 20 пФ (±5пФ) X - Y ВХОД Полоса пропускания (-3 дБ) 0...1 МГц (открытый вход) 10 Гц...1 МГц (закрытый вход) Коэффициент отклонения Вход X: 0,2 В/дел...0,5 В/дел Разность фаз усилителей X, Y <=3° в диапазоне 0...50 кГц КАЛИБРАТОР Форма сигнала Меандр Частота сигнала калибровки 1 кГц (±2 %) Уровень сигнала калибровки 0,5 Впик-пик (± 2 %) ЭЛТ Размер экрана Диагональ 7,5 см; площадь 8 х 10 дел. (1 дел. = 6 мм) Напряжение ускорения 1,3 кВ Цвет свечения Зеленый ОБЩИЕ ДАННЫЕ Напряжение питания 220 В (±10 %); (50 ± 2) Гц Потребляемая мощность Не более 25 Вт Габаритные размеры 220 х 90 х 270 мм Масса 3 кг Комплект поставки ОСУ-10А:
№ Наименование Количество 1. Прибор 1 2. Делитель х1/х10 1 3. Шнур питания 1 4. Предохранитель 1 5. Документация 1 -
