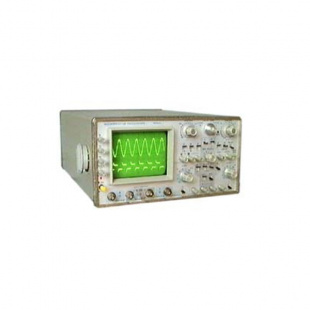

Производитель СНГ Назначение осциллографа С1-126:
Осциллограф С1-126 предназначен для исследования и измерения параметров однократных и периодических электрических сигналов в полосе частот (0 - 100) МГц путем визмуального наблюдения изображения формы на ЭЛТ. Применяется для наладки, испытаний и ремонта электронной аппаратуры в лабораторных, цеховых и полевых условиях. Могут быть использованы для научных и экспериментальных исследований в жестких условиях эксплуатации.
Имеет четыре канала тракта вертикального отклонения, которые могут работать в режиме поочередного, прерывистого и автономного режима коммутации. Сигналы в разных каналах и в разной последовательности могут суммироваться или вычисляться с последующим воспроизведением результата на экране ЭЛТ. Два канала являются основными, два других - дополнительными, предназначенными в основном для исследования сигналов цифровых устройств.
Осциллограф имеет две развертки: основную и задержанную. Основная развертка может работать в режиме однократного запуска. Задержанная развертка позволяет детально исследовать интересующий участок осциллограммы, а также повышает точность измерения временных параметров импульсных сигналов.Технические характеристики осциллографа С1-126:
Параметр Значение Вертикальное отклонение Количество каналов 2+2 Режимы отображения - канал А, канал В, изменение полярности сигнала в канале В
- канал С, канал D, суммирование сигналов в каналах А+D
- поочередная или прерывистая коммутация каналов A,B,C,D
Полоса пропускания 100 МГц Время нарастания 3,5 нс Коэффициенты отклонения - 5 мВ/дел - 5 В/дел (A и D)
- 0,1 В/дел - 0,5 В/дел (В и С)
- 1 мВ/дел - 1 В/дел в режиме х5 (А)
Погрешность ± 3 % (А и D)
± 10 % (В и С)Входной импеданс 1 Мом/25 пФ Макс. входное напряжение 100 В (эффективное значение)
300 В (с делителем 1:10)Горизонтальное отклонение Коэффициенты развертокосновной 20 нс/дел - 0,2 с/дел ( плюс усилитель х10) задержанной 20 нс/дел - 20 мс/дел ( плюс усилитель х10) Погрешностьосновной ± 3 % задержанно ± 3 % Режимы развертки авто,ждущий,однократный Параметры синхронизации Источники синхронизации - канал А, канал В, канал С
- канал D, от сети
Внутренняя синхронизацияА и D 10 Гц ... 50 МГц
10 Гц ... 100 МГцВ и С 10 Гц ... 100 МГц Внешняя синхронизацияВ и С до 100 МГц Режим X - Y Полоса частот 20 Гц ... 5 Мгц (3 дБ) Общие характеристики Калибратор меандр (1 кГц, 0,6 В) Экран 100 х 80 мм (10 х 8 дел)
ускоряющее напряжение 15 кВРабочий диапазон температур минус 30 - плюс 50° С Питание 220 В ± 10 % 50 - 60 Гц
115/220 В ± 5 % 400 ГцПотребляемая мощность 100 ВА Габаритные размеры 432 х 338 х 171 мм Масса 8,5 кг Функциональные аналоги С1-126:
- АОС-5104 - осциллограф
-
