Производитель СНГ Гарантия 18 месяцев Назначение осциллографа С1-164:

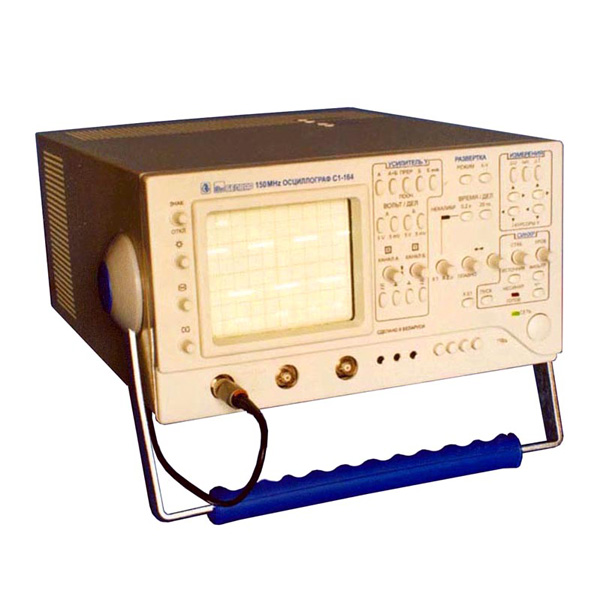

Осциллограф С1-164 предназначен для исследования в двух каналах периодических электрических сигналов путем измерения в полосе частот от 10 Гц до 150 МГц их амплитудных параметров в диапазоне от 20 мВ до 40 В (с делителем 1:10 – до 250 В), временных параметров в диапазоне от 8 нс до 20 с по шкале экрана электронно-лучевой трубки (ЭЛТ) и с помощью маркеров, визуального наблюдения в полосе частот от 10 Гц до 200 МГц на экране ЭЛТ, а также для измерения параметров двух- и трехполюсников при помощи встроенного тестера компонентов.
В осциллографе применен современный PIC-контроллер, что позволило организовать электронное управление режимами работы и, с помощью маркеров, измерять амплитудные, временные и частотные параметры сигналов.Отличительной особенностью осциллографа является применение импортной ЭЛТ с повышенной яркостью и малыми геометрическими искажениями.
Область применения: ремонт, наладка, эксплуатация различных электронных приборов и узлов автоматики, вычислительной техники и связи.
Технические характеристики осциллографа С1-164:
Параметр Значение Полоса частот измеряемых сигналов, МГц 150 Диапазон частот синхронизации, МГц до 200 Рабочая часть экрана ЭЛТ, мм 100х80 Диапазон коэффициентов отклонения от 5 мВ/дел до 5 В/дел Пределы допускаемой основной относительной погрешности
коэффициентов отклонения и цифрового измерения разности
напряжений между курсорами, %,± 3 при работе с внешним делителем 1:10, % ± 4 Пределы допускаемых погрешностей в рабочих условиях применения, % ± 4,5 % без делителя и
± 6 % с делителем 1:10Параметры переходной характеристики, не более: - время нарастания, нс 2,3 ( 2,5 - с делителем 1:10) - выброс, % 9 (10 - с делителем 1:10) - время установления, нс 18 - неравномерность, % 3 - неравномерность на участке установления, % 9 Диапазон коэффициентов развертки от 20 нс/дел до 0,2 с/дел Пределы допускаемой основной относительной погрешности
коэффициентов развертки и измерения временных интервалов между курсорами для коэффициентов развертки от 0,1 мкс/дел до 0,2 с/дел, %± 3 без растяжки и ± 4 - с растяжкой Пределы допускаемых погрешностей в рабочих условиях применения, % ± 4,5 без растяжки и
± 6 - с растяжкойПределы допускаемой основной относительной погрешности измерения
временных интервалов между курсорами для коэффициентов развертки
20 и 50 нс/дел без растяжки и с включенной растяжкой, %± 6 Пределы допускаемых погрешностей в рабочих условиях применения, % ± 9 Пределы допускаемой основной относительной погрешности
установки амплитуды и частоты следования импульсов калибратора, %1 В режиме X - Y полоса пропускания 20 Гц - 2 МГц Масса осциллографа , кг, не более 8 Масса осциллографа в потребительской таре, кг, не более 12 Габаритные размеры осциллографа, мм, не более 415х405х17 Потребляемая мощность, В А, не более 90 Средняя наработка на отказ, ч, не менее 8000 Среднее время восстановления осциллографа, мин, не более 180 Диапазон наблюдения вольт-амперных характеристик: - по напряжению (ось Х), В ± 12 - по току (ось Y), В ± 12 Рабочие условия применения: - температура +5 ... + 40° С - влажность 90 % при 25° С -
