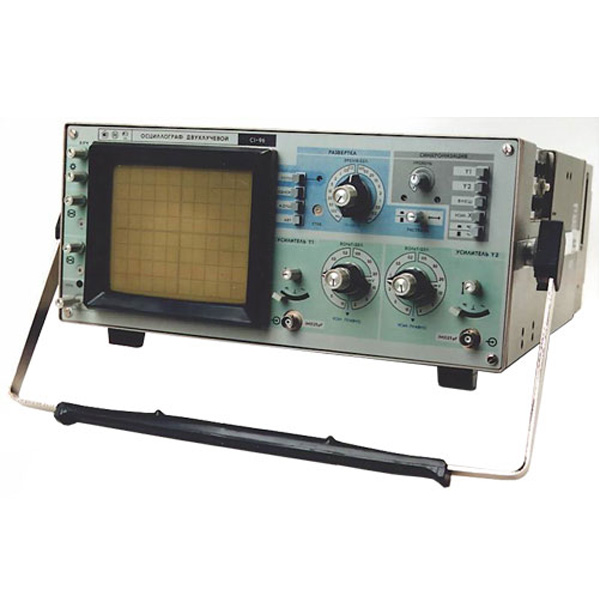

С1-96 - осциллограф двухлучевой двуканальный

Назначение:

Двухлучевой осциллограф С1-96 позволяет одновременно исследовать и сопоставить форму двух электрических сигналов путем визуального наблюдения на огромном экране ЭЛТ и фотографирования периодических и однократных сигналов амплитудой от 4 мВ до 400 В частотой 0-10 МГц.

Функциональные возможности:

Отличительная особенность - возможность измерения больших амплитуд (до 400 В) входных сигналов в жестких условиях эксплуатации (температура окружающей среды от -30 С до +50 С) при универсальном питании: от сети переменного тока напряжением 220 В частотой 50 Гц, 220 В или 115 В частотой 400 Гц и от сети постоянного тока напряжением 24 В.

Технические характеристики:

Размер экрана ЭЛТ - 94х114 мм (8х10 делений), цвет свечения экрана - зеленый. Ширина линии луча не более 1 мм.

Коэффициент отклонения каналов вертикального отклонения устанавливается ступенями от 2 мВ/дел до 10 В/дел соответственно ряду чисел 1,2,5 с основной погрешностью 3%.

Обеспечивается увеличение коэффициента отклонения от калиброванного значения не менее чем в 2,5 раза.

Коэффициент отклонения с выносным делителем 1:10 100 В/дел.

Параметры переходной характеристики (ПХ):

• время нарастания не более 35 нс;
• выброс не более 4%;
• время установления не более 100 мс;
• неравномерность вершины ПХ не более 2%;
• спад вершины ПХ за 5 мс при закрытом входе не более 10%. Параметры входных цепей:
  а) каналов вертикального отклонения при непосредственном входе Rвх - (1) МОм; Свх- (25) пФ;
  с выносным делителем 1:10 Rвх (10) МОм; Свх- не более 12 пФ;
  б) внешней синхронизации вход 1:1 Rвх - не более 50 кОм; вход 1:10 не менее 500 кОм при Свх 25 пФ;
  в) входа z - Rвх не менее 50 кОм, Свх не более 120 пФ.

Допустимое суммарное значение постоянного и переменного напряжения при закрытых входах не более 400 В.

Коэффициент развязки между каналами вертикального отклонения для синусоидального напряжения частотой до 10 МГц не менее 10 000.

Режимы работы развертки: автоколебательный, ждущий и однократный.

Коэффициент развертки устанавливается ступенями от 0,2 мкс/дел до 100 мс/дел соответственно ряду чисел 1,2,3. Плавное регулирование коэффициента развертки обеспечивает увеличение коэффициента развертки не менее чем в 2,5 раза от калиброванного значения. Имеется пятикратная растяжка развертки. Основная погрешность развертки не более 4 % , с использованием растяжки не более 7%.

Осциллограф обеспечивает внутреннюю и внешнюю синхронизацию в диапазоне частот от 3 Гц до 10 МГц импульсами обеих полярностей длительностью от 0,1 мкс и более. Нестабильность синхронизации не превышает 8 нс.

Минимальный уровень внутренней синхронизации не превышает 0,8 деления, при внешней синхронизации 0,3 В.

Максимальный уровень амплитуды внешней синхронизации - не более 3В.

Калибратор выдает калиброванные импульсы прямоугольной формы амплитудой 0,06; 0,6; 6 В и частотой 1 кГц с погрешностью 1 %.

Время непрерывной работы не менее 16 часов.

Мощность, потребляемая от сети переменного тока - 90 ВА.

Сила тока, потребляемая осциллографом от источника постоянного тока, не превышает 1,8 А.

Габаритные размеры 180х408х503 мм.

Масса осциллографа не более 13,5 кг

Рабочие условия эксплуатации:

Температура окружающей среды от минус 30 до плюс 50 С.

Относительная влажность 98% при температуре плюс 40 С.
