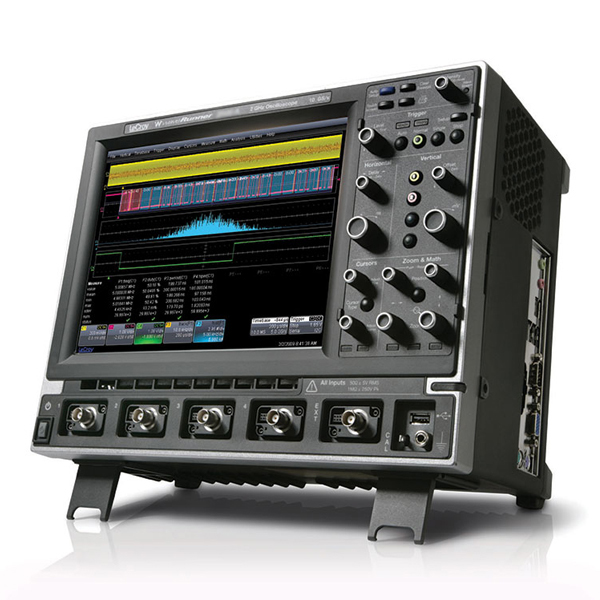

WR 44Xi-A - цифровой запоминающий осциллограф

Назначение осциллографа WR 44Xi-A:

LeCroy WaveRunner Xi-A является самым мощным и наиболее функциональным осциллографом в своем классе. Использование основных возможностей осциллографа – системы синхронизации, режима квазианалогового отображения, измерений или декодирования протоколов является простым и легким. Расширенные возможности по отладке, многодоменный анализ и анализ формы сигнала возможны при помощи уникального набора ресурсов WaveRunner Xi-A. Дополнительные пакеты прикладных программ помогут Вам понять суть определенных проблем.

Осциллографы серии WaveRunner Xi-A являются оптимальными для решения задач в диапазоне частот от 400 МГц до 2 ГГц. Они обладают прекрасным набором функций, большим экраном, дополненным квазианалоговым отображением сигнала, интеллектуальной/логической синхронизацией со сканированием, анализом формы медленных и быстрых сигналов, малым форм-фактором. В зависимости от задач Вы сможете задействовать те или иные интеллектуальные ресурсы осциллографов WaveRunner Xi-A, их точность и функциональность.

Краткие технические характеристики осциллографа WR 44Xi-A:

• 4 канала с полосой пропускания 400 МГц;
• Частота дискретизации 5 ГГц;
• Время нарастания 875 пс;
• Объем памяти на канал 12,5 Мб (25 Мб при объединении каналов);
• Большая скорость обновления экрана – технология WaveStream;
• Режим поиска аномалий в длинной записи по 18 условиям – WaveScan;
• Авто- и курсорные измерения, функции математического анализа;
• Интеллектуальная система синхронизации (опция синхронизации и декодирования по сигналам шин CAN, I2C, SPI);
• Возможность интеграции с пакетами MathCad, MatLab, Excel;
• Поддержка программных опций по анализу мощности (PMA2), анализу джиттера (JTA2), цифровой фильтрации (DPF), анализу телекоммуникационных масок и глазковых диаграмм (PMT и SDM);
• Поддержка аппаратных опций: логического анализатора MS-32 и пробников LeCroy;
• «Открытая» платформа на базе ОС WIN XP;
• Большой цветной ЖКИ (26 см) при малых габаритах;
• Габаритные размеры, мм: 260 х 340 х 152;
• Масса, кг: 6,8.
