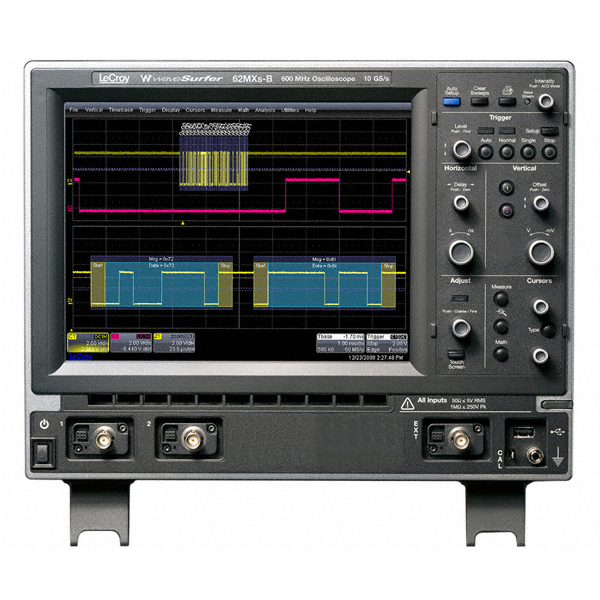

WS 62MXs-B — осциллограф цифровой запоминающий

Преимущества цифрового осциллографа с опцией EMB WS 62MXs-B:

Компания LeCroy представила обновлённую линейку цифровых запоминающих осциллографов серии WaveSurfer MXs-B (с индексом «В») и выполненных на этой платформе осциллографов смешанных сигналов (MSO MXs-B). В обновлённую серию вошли 9 моделей имеющих 2 или 4 входных канала с полосами пропускания 200 МГц, 400 МГц, 600 МГц и 1 ГГц. Измерительные ресурсы и основные параметры моделей новой серии по сравнению с предшествующей линейкой WS MXs-A существенно улучшены в базовой комплектации осциллографа.

В новинках улучшен ряд базовых технических характеристик, аппаратные возможности и функциональность, которые повышают измерительные и аналитические ресурсы осциллографов:

• объём памяти (длина записи) увеличен с 5 Мб до 12,5 Мб на канал в штатной комплектации. Во всех моделях появилась возможность объединения длины записи. Максимальная память 25 Мб в 1 или 2-х кан режиме работы (соответственно).
• для моделей имеющих ПП 400 МГц и выше (начиная с 42MXs-B) частота дискретизации увеличена с 2,5 ГГц до 5 ГГц на канал;
• для моделей имеющих ПП 600 МГц и выше (начиная с 62MXs-B) добавлена возможность увеличения частоты дискретизации до 10 ГГц при объединении каналов (в 1 или 2-х кан. режиме);
• режим расширенной синхронизации ADVTRIG, ранее поставлявшийся как опция, теперь включён в штатную комплектацию;
• Режим расширенных математических функций MATHSURF, ранее поставлявшийся как опция, теперь включён в штатную комплектацию;
• добавлен режим сегментированной развёртки с максимальным числом сегментов 10000;
• LABNOTEBOOK™ инструмент документирования и создания отчётов добавлен во все осциллографы серии WaveSurfer MXs-B , а не только в модели с полосой 1 ГГц;
• расширен набор опциональных протоколов синхронизации и декодирования низкочастотных сигналов передачи данных. Серия MXs-B поддерживает следующие протоколы: CAN, I2C, I2S SPI, RS-232, FlexRay, USB, MIL-STD-1553, LIN, D-PHY, DigRF 3G, DigRF v4, Audiobus.
• в функции расширенного поиска по заданным параметрам WaveScan число условий для поиска возросло с 18 до 20;
• увеличен диапазон регулировки коэффициента развёртки (Кразв), который теперь составляет 200 пс/дел…1000 с/дел (ранее – 1 нс/дел…1000 с/дел).

Осциллографы смешанных сигналов WaveSurfer MSO MXs-B имеют в своём составе штатный логический пробник MS-250 для подключения 18 цифровых каналов. Максимальная тактовая частота входного сигнала до 250 МГц, обеспечивается запись до 10 мс цифровых данных по всем 18 каналам. Осциллографы MSO MXs-B используют специально разработанный высокоскоростной интерфейс «Lbus» для быстрого подключения пробника. В отличие от других осциллографов смешанных сигналов, предоставляющих пользователю объём памяти уменьшающийся с увеличением числа используемых логических каналов, решение от LeCroy обеспечивает одновременный доступ ко всей памяти (осциллографической / в логических каналах) в любом из режимов работы. Это даёт лучшие среди аналогов характеристики по синхронным измерениям длинных логических посылок и аналоговых сигналов.

Осциллографы WaveSurfer MXs-B обеспечивают работу с совместимыми аксессуарами и пробниками LeCroy, в том числе логическими пробниками MS-250/-500, а также инсталляцию дополнительных программных опций и пакетов измерений, доступных для ранее выпущенных моделей серий WaveSurfer Xs.

Приятная новость для клиентов не так давно купивших осциллограф серии WaveSurfer MXs-А. Модернизация осциллографа WaveSurfer MXs-А до модели WaveSurfer MXs-B осуществляется программными средствами. Клиенты, получившие осциллографы WaveSurfer MXs-А, начиная с 1 ноября могут установить прошивку версии старше 6.3.0.5 (загружается с сайта компании LeCroy) и получить код доступа, модернизирующий осциллограф WaveSurfer MXs-А до модели WaveSurfer MXs-B.

Особенности цифрового осциллографа с опцией EMB WS 62MXs-B:

• Количество аналоговых каналов: 2 и 4
• Количество цифровых каналов: 18 – MS-250 (только для MSO)
• Полосы пропускания: 200 МГц, 400 МГц, 600 МГц, 1 ГГц
• Частота дискретизации до 5 ГГц на каждый канал, 10 ГГц при объединении каналов (модели 64 MXs-B, 62 MXs-B и 104 MXs-B)
• Объем памяти на каждый аналоговый канал 12,5 Мб (25 Мб при объединении каналов), цифровой канал 10 Мб
• Архитектура X-Stream II (увеличивает быстродействие от 10 до 20 раз при работе с объёмами данных 10 Мб и более)
• Большая скорость обновления экрана – технология WaveStream ™
• Режим поиска аномалий в длинной записи по 20 условиям - WaveScan™
• Авто- и курсорные измерения, функции математического анализа
• Интеллектуальная система синхронизации
• В штатной комплектации – расширенная математика и синхронизация
• Опции синхронизации и декодирования сигналов шин CAN, I2C, I2S SPI, RS-232, FlexRay, USB, MIL-STD-1553, LIN, D-PHY, DigRF 3G, DigRF v4
• Поддержка аппаратных опций: логического анализатора MS-250/500 и пробников LeCroy
• LabNotebookTM – приложение для документирования и создания отчетов
• Опция тестирования масок электросвязи
• «Открытая» платформа на базе ОС MS Windows XP
• Большой цветной сенсорный TFT дисплей (26 см), прилагаемое стило, малые габариты

Технические характеристики цифрового осциллографа с опцией EMB WS 62MXs-B:

Комплект поставки WS 62MXs-B:
