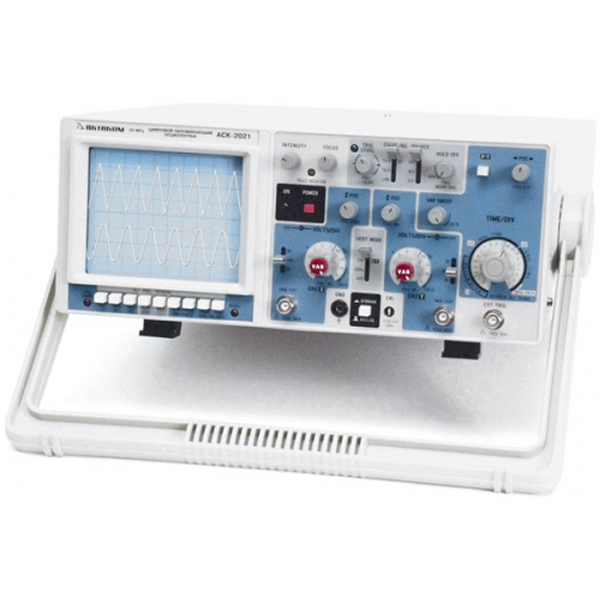

АСК-2031 - осциллограф аналогово-цифровой

Назначение аналогово-цифрового осциллографа АКТАКОМ АСК-2031:

Аналогово-цифровой осциллограф АКТАКОМ АСК-2031: 2 канала, полоса пропускания 30 МГц, ЭЛТ 8х10 см, чувствительность 1 мВ/дел ... 5 В/дел, коэффициенты развертки 0,1 мкс/дел ... 0,5 с/дел, максимальное входное напряжение 400 В, время установления 11,7 нс, входное сопротивление 1 МОм, входная емкость 25 пФ; режимы разверток: автоколебательный или ждущий, телевизионный, X-Y; источники синхронизации: СН1, СН2, сеть, внешний; цифровой режим: память 2 кб/канал, разрешение по горизонтали 2048 т. на 10 делений, предзапись, одиночный запуск, самописец; дополнительные функции: задержка развертки, RS-232, выход на принтер; питание: 220 В; габариты: 324х132х398 мм; масса 8,5 кг.

Лабораторный прибор с превосходными характеристиками. Простота в обращении, и высокая надежность делают осциллограф идеальным прибором для широкого диапазона измерений необходимых в исследованиях, производстве, образовании, и разработке электронных устройств или схем.

Аттенюатор каждого канала имеет 10 калиброванных диапазонов, от 5 mV/дел до 5 V/дел. Чувствительность каждого диапазона может быть увеличена в 5 раз. Сигнал канала 2 может быть сложен с сигналом канала 1 напрямую или предварительно проинвертированным.

Порт RS–232 осциллографа предназначен для связи с компьютером работающим под управлением Windows версии 3.0 или выше.

Режим ROLLING имитирует самописец, и используется на крайне низких скоростях развертки.

В режиме запоминания SLOW X100 возможно замедления развертки в 100 раз в диапазоне от 10 ms/дел до 0,5 s/дел. Сигнал можно наблюдать в режимах возобновления REFRESH и прокрутки ROLL. Наблюдаемый запомненный сигнал можно растягивать при помощи переключателя MAG X10 и перемещать. Имеется возможность удержания осциллограмм обоих каналов. Можно наблюдать часть сигнала до момента синхронизации. Кнопки предзаписи позволяют наблюдать 0–25–50–75 % от полной шкалы. По поступлении сигнала синхронизации загорается индикатор происходит запись измеряемого сигнала в память. По завершении записи индикатор гаснет и на экране отображается осциллограмма записанного сигнала, включая установленную часть предзаписи. Развертку памяти можно переключать из автоколебательного в ждущий режим.

Особенности аналогово-цифрового осциллографа АКТАКОМ АСК-2031:

• Работа в двухканальном режиме;
• Полоса пропускания 30 MHz;
• Время нарастания ПХ 11.7 ns;
• Чувствительность 1 mV/деление;
• ЭЛТ с высокой яркостью свечения и внутренней шкалой;
• Инвертирование сигнала канала 2;
• Функция суммирования;
• Фильтр синхронизации для TV сигналов;
• Независимая синхронизация каналов 1 и 2.

Измеряемые осциллографом величины:

• Измерение напряжения;
• Измерение пиковых значений напряжения;
• Измерения мгновенных значений напряжения;
• Измерение периода и частоты;
• Измерение длительности фронта импульса;
• Растяжка осциллограммы;
• Измерение ам модуляции;
• Работа с двумя лучами;
• Дифференциальные измерения;
• Измерение сдвига фазы;
• Сравнение уровней;
• Синхронизация от асинхронных входных сигналов;
• Обслуживание телевизионных устройств;
• Режим X–Y;
• Синхронизация сложных сигналов;
• Измерение частоты.

Технические характеристики аналогово-цифрового осциллографа АКТАКОМ АСК-2031:

Комплект поставки АСК-2031:
