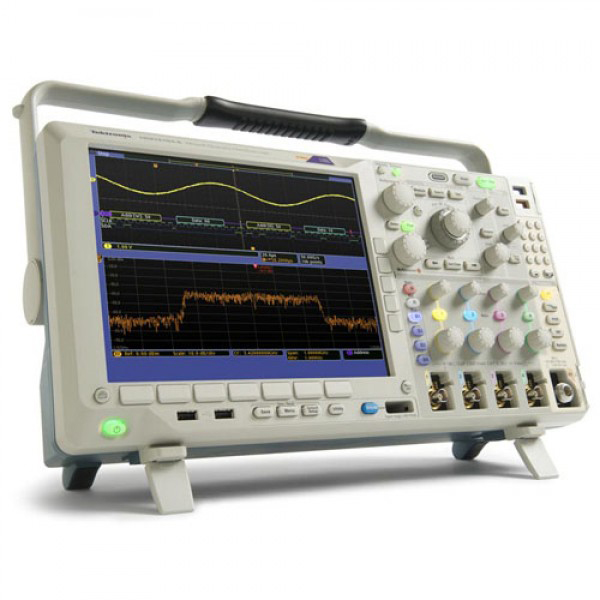

MDO4034-3 - осциллограф смешанных сигналов с анализатором спектра

Назначение осциллографа MDO4034-3:

Уникальный осциллограф смешанных сигналов MDO4034-3 обеспечивает регистрацию аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени. Будучи предназначенным для тестирования и наладки электронных схем, этот прибор позволяет исследовать сигнал и осуществлять измерения в частотной и временной областях одновременно. В основу этого прибора заложена высокопроизводительная платформа MSO4000B.

Особенности осциллографа MDO4034-3:

• 16 цифровых каналов
• Разрешение до 60 пс (MagniVu™)
• Частота дискретизации по всем аналоговым каналам до 2,5 Гвыб/с
• Для измерений в частотной области (спектрального анализа)
• Выделенный входной канал РЧ-диапазона
• Отслеживание нормальных средних, максимальных и минимальных значений (по отдельности и одновременно)
• Окно спектрограмм (позволяет наблюдать и досконально изучить явление медленных изменений РЧ сигнала)
• Автоматические маркеры пиков частоты и амплитуды пиков спектра
• Ручные маркеры (для измерений непиковых значений)
• Отдельная панель управления РЧ канала
• Регистрация аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени, наблюдение за изменениями амплитуды, частоты или фазы во времени
• Анализ спектра в любой записанный момент времени
• Возможность независимой установки параметров регистрации сигнала во входных каналах частотной и временной областей
• Длина записи по всем каналам 20 млн выборок
• Функция Wave Inspector® для автоматического поиска и навигации по записанному сигналу
• Частота экрана >50 000 осциллограмм в секунду
• Цветной XGA дисплей с диагональю 10,4" (264 мм)
• Расширенная синхронизация (более 135 комбинаций) и анализ сигналов для последовательных и параллельных шин: I2C, SPI, USB 2.0, CAN, LIN, FlexRay, RS-232, RS-422, RS-485, UART, I2S, Left Justified (LJ) (выравнивание по левому полю), Right Justified (RJ) (выравнивание по правому полю), TDM, Ethernet, MIL-STD-1553 (с соответствующим прикладным модулем) и Парал.
• 44 автоматических измерений и БПФ
• USB - HOST (2 разъёма на передней панели и 2 на задней)
• USB - Device (1 разъём на задней панели)
• LAN (10/100/1000BASE-T Ethernet)
• Video OUT Port

Области применения осциллографа MDO4034-3:

Системная отладка устройств со встроенными средствами беспроводной связи

• Отладка встраиваемых модулей беспроводной связи распространенных стандартов с частотами до 6 ГГц (WLAN, Bluetooth, Zigbee, и т.д.)
• Отладка систем беспроводных связи собственной разработки с амплитудной, частотной или фазовой корреляцией
• Анализ временой и частотной области сигнала одним прибором
• Мониторинг нескольких точек разрабатываемого оборудования одновременно
• Широкополосный анализ двухдиапазонных трансиверов. Например, захват сигналов Zigbee на частоте 900 МГц и Bluetooth на частоте 2,4 ГГц за один проход.

Анализ временных соотношений в комбинированных устройствах

• Наблюдение изменений РЧ спектра во времени при включении ГУН/ФАПЧ
• Простое измерение времени установления при включении или выключении РЧ сигналов
• Простое измерение задержки между управляющими сигналами цифровых шин или командами, передаваемыми по последовательным шинам и изменением РЧ сигнала.

Спектральный анализ

• Изучение радиочастотного спектра с обычным набором инструментов анализатора спектра
• Обзор широкого спектра за один раз благодаря пропускной способности (полосе захвата) ≥1 ГГц.

Поиск источников шумов и помех

• Анализ основных причин, вызывающих излучаемую или наведенную эмиссию
• Оценка влияния импульсного источника питания на остальные части системы
• Корреляция с сигналами во временной области позволяет выявлять основные источники шума.

В дополнение к впервые представленным возможностям комбинированного анализа, MDO4000 обладает всеми функциями осциллографов смешанных сигналов Tektronix серии MSO4000B. Серия MSO4000B предлагает широкий набор функций для ускорения отладки на каждом этапе проектирования – от быстрого обнаружения и регистрации аномалии, до поиска определенного события в записанном сигнале, анализа его характеристик и воздействия на работу устройства в целом.

Краткие технические характеристики осциллографа MDO4034-3:

Комплект поставки MDO4034-3:

Дополнительная комплектация MDO4034-3:
