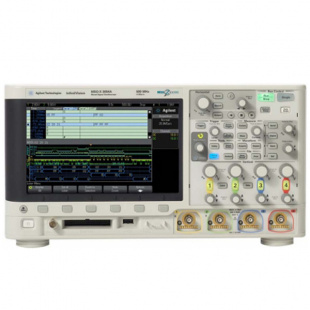

Производитель Agilent Гарантия 36 месяцев Варианты написания DSOX-3024A,DSOX3024A Особенности прибора DSOX3024A:
Широкие возможности просмотра сигналов:
Самый большой экран в этом классе приборов - 8,5-дюймовый WVGA Высочайшая скорость обновления экрана до 1 000 000 осциллограмм в секунду Глубокая память - 2 МВыб (опционально до 4 МВыб)Четыре прибора в одном:
Лучший в своем классе осциллограф Встроенный логический анализатор (для моделей MSOX, опционально устанавливается на DSOX) Единственный в отрасли интегрированный генератор сигналов 20 МГц Анализатор протоколовБольшой набор дополнительных функций и апгрейдов:
Возможность апгрейда полосы пропускания, логических каналов, генератора после покупки осциллографа Опциональный анализ протоколов: I²C, SPI, RS232, UART, CAN, LIN, и I²S Режим сегментированной памяти Автоматический тест на соответствие маскеТехнические характеристики прибора DSOX3024A:
Параметр Значения Полоса пропускания 200 МГц Частота дискретизации 4 Гвыб/с на половине каналов, 2 Гвыб/с на всех каналах Глубина памяти 2 Квыб (4 Мвыб опционально) Число каналов 4 Вертикальное разрешение 8 бит Коэффициент отклонения 2 мВ/дел - 5 В/дел Погрешность коэффициента усиления на постоянном токе ± 2% Горизонтальное разрешение 2,5 пс Коэффициент развертки 5 нс/дел - 50 с/дел Ограничение полосы пропускания 20 МГц Входной импеданс 1 МОм/50 Ом, интерфейс AutoProbe Погрешность временной базы 25 ± 5 ppm Режимы сбора данных:
Нормальный
С усреднением
Сегметированный
С обнаружением пиков
Режим высокого разрешения
Отображение собранных данных на экране в реальном времени
Число усреднений 2, 4, 8,16, 32, 64… до 65 536
Период захвата не менее 19 мкс
Захват глитчей длительностью от 250 пс
Разрешение 12 бит при развертке ≥ 20 мкс/делРежимы запуска
Принудительный
По перепаду
По длительности импульса
По ранту
По ТВ сигналу
По сигналам шин
По комбинации
Прочие
Немедленный запуск при нажатии клавиши на панели Запуск по положительному или отрицательному перепаду сигнала в любом канале
Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 2 нс до 10 с)
Запуск по ранту
Запуск по стандартному сигналу NTSC, PAL или SECAM
Запуск по сигналам шин USB, I²C, SPI, RS232, UART, CAN, LIN, и I²S
Запуск по комбинации аналоговых или цифровых каналов
Прочие режимы запуска, см. подробные технические характеристикиИзмерения 34 автоматических измерения Математические функции Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ Логические каналы
Количество каналов
Частота дискретизации
Динамический диапазон
16 (для моделей MSOX или DSOX после апгрейда)
1 ГВыб/с
± 10 ВГенератор сигналов
Частота
Формы сигнала
0,1 Гц – 20 МГц
Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжениеДисплей 8,5-дюймовый цветной WVGA TFT LCD Скрорость обновления дисплея 1 000 000 осцилограмм в секунду Интерфейс
Стандартно
Опционально
USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями
USB порт для удаленного управления с ПК
GPIB, LAN, VGAГабаритные размеры 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) Комплект поставки DSOX3024A:
№ Наименование Количество 1. Прибор 1 2. Документация 1 3. N2863B Пассивный пробник 10:1, 300 МГц 1 Дополнительная комплектация DSOX3024A:
(Поставляется по отдельному заказу)
10076B Пассивный пробник 100:1, 4 кВ, 250 МГц
1146A Токовый пробник 100 кГц, 100 A
1147A Токовый пробник 50 МГц, 15 A
DSOX3MSO - апгрейд DSOX до MSOX
N2771B Пассивный высоковольтный пробник 1000:1, 30кВ, 50 МГц
N2790A Высоковольтный дифференциальный пробник 100 МГц, ±1,4 кВ
N2792A Дифференциальный пробник, 200 МГц, ±20 В
N2793A Дифференциальный пробник, 800 МГц, ±15 В
N2795A Несимметричный активный пробник, 1 ГГц, ±8 В
N2862B Пассивный пробник 10:1, 150 МГц
N2863B Пассивный пробник 10:1, 300 МГц
N2889A Пассивный пробник 10:1/1:1, 350 МГц
N2890A Пассивный пробник 10:1, 500 МГц
N2893A Токовый пробник 100 МГц, 15 A
N6456A Набор для монтажа в стойку
N6459-60001 8-канальный логический пробник
N6757A Мягкая сумка и крышка передней панели
XSOX3000-001 (DSOX3WAVEGEN) - встроенный генератор сигналов
XSOX3000-040 (DSOX3MEMUP) - опция к осциллографам Agilent
XSOX3000-232 (DSOX3COMP) - опция к осциллографам Agilent
XSOX3000-805 - модуль LAN/VGA
XSOX3000-806 - модуль GPIB
XSOX3000-AMS (DSOX3AUTO) - опция к осциллографам Agilent
XSOX3000-LMT (DSOX3MASK) - тест маски для DSOX/MSOX3000
XSOX3000-LSS (DSOX3EMBD) - опция к осциллографам Agilent
XSOX3000-SGM (DSOX3SGM) - сегментированная память
XSOX3000-SND (DSOX3AUDIO) - опция к осциллографам Agilent -
