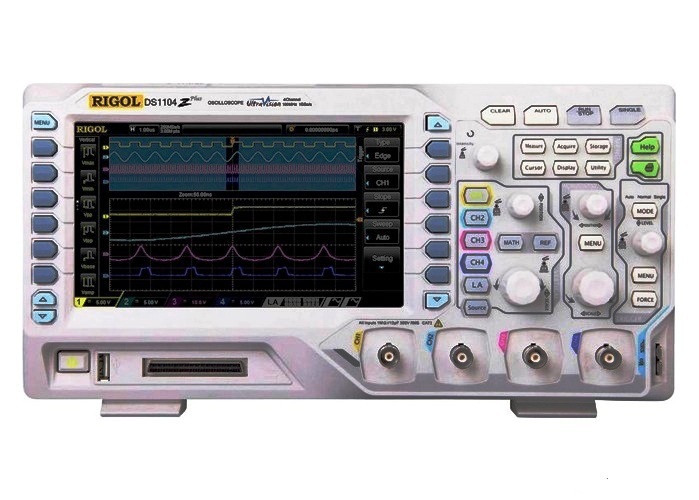

| Цифровой осциллограф RIGOL DS1104Z-S Plus |
- Описание
- Отзывы о товаре
- Задать вопрос
- Все товары раздела
-
Производитель Rigol Гарантия 36 месяцев Госреестр РФ 82665-21 до 13.08.2026 Межповерочный интервал 12 месяцев Варианты написания DS-1104-ZS Plus Описание цифрового осциллографа с опцией встроенного генератора DS1104Z-S Plus:
Цифровой осциллограф DS1104Z-S Plus обладает отличными техническими характеристиками и широкими функциональными возможностями, необходимыми для исследования и отладки электронных схем. В цифровом осциллографе DS1104Z-S Plus применена инновационная технология UltraVision, что обеспечило высокую скорость захвата осциллограмм, большую глубину записи, а также удобную навигацию по захваченному сигналу. Возможность синхронизации и декодирования сигналов последовательных шин позволяет использовать этот прибор для разработки и анализа встраиваемых систем, а опциональный 16-канальный логический анализатор позволит исследовать схемы со смешанными сигналами. Кроме того, осциллограф DS1104Z-S Plus совмещает в себе встроенный двухканальный генератор сигналов.
Технические характеристики цифрового осциллографа с опцией встроенного генератора DS1104Z-S Plus:
Параметр Значение Полоса пропускания 100 MГц Режим дискретизации Реальное время Количество каналов 4 аналоговых + 16 цифровых (опция) Минимальная детектируемая длительность импульса цифровые каналы (опция): 10 нс Регистрация Режим Обычный Пиковый детектор 4 нс (аналоговые каналы), 4 нс (цифровые каналы - опция) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) Высокое разрешение 12 бит Максимальная дискретизация (реальное время) Аналоговые каналы:
1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)Цифровые каналы (опция):
1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)Вход Связь по входу открытый, закрытый, земля Входной импеданс Аналоговые каналы:
1 MΩ±1% || 15 пФ ±3 пФ
Цифровые каналы (опция):
100 кΩ±1% || 8 пФ ±3 пФУчет ослабления пробников 0,01х-1000х с шагом 1-2-5 Максимальное входное напряжение Аналоговые каналы:
300 Вскз CAT I, 100 Вскз CAT II
Переходное перенапряжение 1000 Вп-п
Цифровые каналы (опция):
40 Вскз CAT I
Переходное перенапряжение 800 Вп-пОграничение полосы пропускания 20 МГц, полный диапазон Параметры горизонтальной системы Скорость захвата осциллограмм 30000 осц./сек Интерполяция (sin x)/x Глубина записи Аналоговые каналы:
Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М
Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М
Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М
Цифровые каналы (опция):
24 М (8 каналов) / 12 М (16 каналов)Коэффициент развертки 5 нс/дел ~ 50 с/дел, с шагом 1~2~5 Погрешность временной базы ≤±25 ppm Максимальная задержка Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации)
Пост-запуск: 1 с....500 сРежимы Y-T, X-Y, самописец, задержка Параметры вертикальной системы Вертикальное разрешение Аналоговые каналы: 8 бит
Цифровые каналы (опция): 1 битАналоговые каналы Вертикальное отклонение 1 мВ/дел ~ 10 В/дел Диапазон смещения ±2 В (1 мВ/дел ~ 499 мВ/дел),
±100 В (500 мВ/дел ~ 10 В/дел)Полоса пропускания для аналогового периодического сигнала DC ~ 100 МГц Полоса пропускания для однократного сигнала DC ~ 100 МГц Ограничение полосы пропускания 20 МГц Низкочастотный предел ≤5 Гц ( на входе BNC) Время нарастания ≤3,5 нс (типичное) Погрешность коэффициент усиления <10 мВ: ±4% от полной шкалы
≥10 мВ: ±3% от полной шкалыПогрешность смещения ±0,1 дел ±2 мВ ±1%смещения Изоляция между каналами ≥40 дБ Цифровые каналы (опция MSO Upgrade) Пороги 1 группа из 8 каналов, настраиваемые Уровень порогов TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователемДиапазон значений порогов ±15 В с шагом 10 мВ Погрешность установки порога ±(100 мВ + 3% от установленного значения) Максимальный динамический диапазон ±10 В + значение порога Минимальный размах напряжения 500 мВп-п Вертикальное разрешение 1 бит Измерения Курсорные ручные (ΔV, ΔT, 1/ΔT), слежение, авто Автоматические Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓ Отображение 5 измерений одновременно Статистика Среднее, максимальное, минимальное, девиация, количество измерений Частотомер встроенный, 6 разрядов Математические операции A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр FFT окна прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник Отображение в режиме БПФ полное окно, половина окна Масштаб для FFT окна dB/dBm, Vrms Фильтр ФНЧ, ФВЧ, полосовой, режекторный Количество шин для декодирования 2 Декодирование Parallel, RS-232/UART, I²C, SPI СИСТЕМА ЗАПУСКА
Диапазон уровня запуска Внутренний ±5 делений от центра экрана Режим запуска Авто, обычный, одиночный Фильтрация Срез ФВЧ (75 кГц), ФНЧ (75 кГц) Блокировка уровня запуска 16 нс ~ 10 с Чувствительность триггера 1 дел (< 5 мВ); 0,3 дел (>5 мВ) Запуск по фронту нарастающий, спадающий, нарастающий & спадающий Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =диапазон установок 8 нс ~ 10 с Запуск по ранту условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <> диапазон установок 8 нс ~ 10 с Запуск по окну Фронт нарастающий, спадающий, нарастающий&спадающий Позиция запуска Вход, выход, время Ширина окна (время) 8 нс ~ 10 с Запуск по N фронту Тип фронта нарастающий, спадающий Время 16 нс ~ 10 с Номер фронта 1 ~ 65535 Скорость нарастания Скорость сигнала положительная или отрицательная полярность: >, <, <> Условие запуска 8 нс ~ 10 с Запуск по видеосигналу Cистема NTSC, PAL и SECAM Cтандарт 480P, 576P HDTV Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт Запуск по задержке Фронт нарастающий, спадающий Условие задержки >, <, <>, >< Длительность задержки 8 нс ~ 10 с Запуск по истечении времени Фронт нарастающий, спадающий, нарастающий&спадающий Установка времени 16 нс ~ 10 с Запуск по длительности события Установка H, L, X Условие запуска >, <, <> Длительность 8 нс ~ 10 с Запуск Установка/Удержание (Setup/Hold) Фронт нарастающий, спадающий Установка H, L Время установки 8 нс ~ 1 с Время удержания 8 нс ~ 1 с RS-232/UART запуск Полярность положительная, инвентированая Условие запуска Start, Error, Check Error, Data Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps,
230400bps, 460800bps, 921600bps, 1 Мbps, пользовательскаяРазрядность 5 бит, 6 бит, 7 бит, 8 бит I²C запуск Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D Разрядность адреса 7 бит, 8 бит, 10 бит Диапазон от 0 до 127, от 0 до 255, от 0 до 1023 Длина 1 ~ 5 байт SPI запуск Условие TimeOut, CS Значение удержания 16 нс ~ 10 нс Разрядность 4 бит ~ 32 бит Установка H, L, X Параметр Значение ГЕНЕРАТОР
Количесто каналов 2 Частота дискретизации 200 Мвыб/сек Вертикальное разрешение 14 бит Максимальная частота 25 МГц Стандартные формы Синус, меандр, импульсный, треугольный, шумовой, постоянный ток DC Пользовательские формы Кардиотонический, экспоненциальный нарастающий и спадающий, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, произвольной формы Синус Диапазон частот 0,1 Гц ~ 25 МГц Нелинейность АЧХ 0,5 дБ (относительно 1 кГц) Гармонические искажения -40 дБн Негармонические искажения -40 дБн Общие гармонические искажения 1% Отношение сигнал/шум 40 дБ Меандр/Импульс Диапазон частот Меандр: 0,1 Гц ~ 15 МГц
Импульс: 0,1 Гц ~ 1 МГцВремя нарастания/спада <15 нс Выброс <5% Коэффициент заполнения Меандр: 50%
Импульс:10% ~90%Разрешение (коэффициент заполнения) 1% до 10 нс (что больше) Минимальный длительность импульса 20 нс Разрешение (длительность импульса) 10 нс или 5 бит (что больше) Джиттер 500 пс Треугольный Диапазон частот 0,1 Гц ~ 100 кГц Линейность 1% Симметрия 0% ~100% Шумовой Полоса 25 МГц Пользовательские формы Диапазон частот 0,1 Гц ~ 1 МГц Произвольная форма Диапазон частот 0,1 Гц ~ 10 МГц Глубина записи 2 ~ 16 К точек Частота Точность 100 ppm (<10 кГц); 50 ppm (>10 кГц) Разрешение 0,1 Гц или 4 бит (что больше) Амплитуда Диапазон 20 мВпик-пик ~ 5 Впик-пик (высокий импеданс);
10 мВпик-пик ~ 2,5 Впик-пик (импеданс 50 Ом)Точность 2% (1 кГц) Разрешение 100 мкВ или 3 бит (что больше) Смещениепостоянной составляющей Диапазон ±2,5 В (высокий импеданс);
±1,25 В (импеданс 50 Ом)Точность 2% (1 кГц) Разрешение 100 мкВ или 3 бит (что больше) Модуляция АМ, ЧМ ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дисплей Тип дисплея диагональ 7” , ЖК, TFT матрица Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек Количество цветов 16 000 000 цветов (24 бит) Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно Тип отображения векторный, точками Выход для компенсации пробника Выходное напряжение (типичное) амплитуда 3 Вп-п Частота (типичное) Меандр 1 кГц Интерфейс Стандартный USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail) Питание Напряжение 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц Потребляемая мощность <50 Вт Предохранитель 2 A, T тип, 250 В Массо-габаритные параметры Габаритные размеры 323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г) Вес Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой) Комплект поставки DS1104Z-S Plus
№ Наименование Количество 1 Цифровой осциллограф с опцией встроенного генератора DS1104Z-S Plus 1 2 Осциллографический щуп пассивный (150 МГц) 4 3 Сетевой кабель 1 4 USB кабель для подключения к ПК 1 5 Краткое руководство по эксплуатации 1 Дополнительная комплектация DS1104Z-S Plus
- USB-GPIB, интерфейс
- RP1001C, токовый пробник
- RP1300H, высоковольтный пробник
- RP1025D, дифференциальный пробник
- PVP2350, пассивный пробник
- RP1002C, токовый пробник
- RP1003C, токовый пробник
- RP1005C, токовый пробник
- RP1004C, токовый пробник
- RP1050D, дифференциальный пробник
- RP1100D, дифференциальный пробник
- RP1000P, блок питания для пробников
- ADP0150BNC, адаптер 50 Ом
- RP1010H, высоковольтный пробник
- PVP3150, пассивный пробник
- PHA0150, дифференциальный пробник
