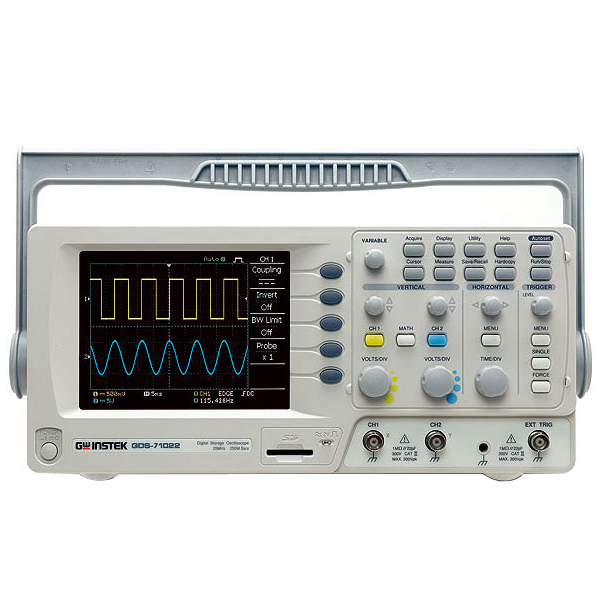

Производитель GW Instek Гарантия 36 месяцев Госреестр РФ 38084-08 Варианты написания GDS71022,GDS71022 Назначение осциллографа цифрового GDS-71022:
Осциллограф цифровой запоминающий GDS-71022: Полоса пропускания 20 МГц; 2 канала; Коэффициент отклонения 2 мВ … 5 В / дел; Коэффициент развертки 1 нс … 10 с / дел; Частота дискретизации 250 Мвыб/с (эквив. до 25 Гвыб/с); Длина записи 4 К на канал; Маркерные и авто измерения (15 параметров); Функция БПФ; Пиковый детектор (10 нс); Глубокая память (15 осциллограмм, 15 профилей); Выделение ТВ строки (PAL/ SECAM/ NTSC); Режим XY; Цветной TFT дисплей (320 х 240); Интерфейсы USB (для управления), SD слот (для карт памяти).
Особенности осциллографа цифрового GDS-71022:
- Полоса пропускания 20 МГц;
- Количество каналов 2;
- Макс. частота дискретизации: 250 МГц, эквив. 25 ГГц;
- Объем памяти 4 Кбайт на канал;
- Автоматические и курсорные измерения;
- Режимы растяжки, самописца и XY;
- Синхронизация по длительности импульса и ТВ;
- Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256);
- Память: 15 осциллограмм, 15 профилей;
- Интерфейсы: USB 2.0 для управления;
- Слот SD (Secure Digital) для сохранения данных на карты памяти;
- Цветной TFT-дисплей с регулируемой яркостью.
Технические характеристики осциллографа цифрового GDS-71022:
Параметр Значения КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Число каналов 2 Полоса пропускания (-3 дБ) 0 … 20 МГц Коэффициент отклонения 2 мВ/дел … 5 В/дел (шаг 1-2-5) Погрешность установки ± 3 % Время нарастания <14 нс Входной импеданс 1 МОм (+2 %) / 16 пФ Максимальное входное напряжение 300 В (DC+AС пик, до 1 кГц) Диапазон смещения ±0,4 В - при 2 мВ/дел ... 50 мВ/дел
± 4 В - при 10 мВ/дел ... 500 мВ/дел
± 40 В - при 1 В/дел ... 5 В/делРежимы работы Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2 Математика +, - ;БПФ КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэффициент развертки 1 нс/дел … 10 с/дел (шаг 1-2-5), самописец 250 мс/дел – 10 с/дел Погрешность установки ± 0,01 % Режимы работы Основной, задержанный, ZOOM окна, самописец, X-Y СИНХРОНИЗАЦИЯ Источники синхросигнала Канал 1, канал 2, сеть, внешний Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, по длительности импульса (20 не... 10 с), задержаный (100 нс...1,3 мс), по событию (2...65000), по уровню (ТТЛ, ЭСЛ, ± 12 В) Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC Чувствительность синхронизации 0…25 МГц: 0,5 деления или 5 мВ
25 МГц – 60/100: 1,5 деление или 15 мВАНАЛОГОВО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ Разрешение по вертикали 8 бит Частота дискретизации 250 МГц (обеспечивает наблюдение однократных сигналов с полосой спектра до 25 МГц без интерполяции) Эквивалентная частота дискретизации 25 ГГц Длина записи 4 кБ Пиковый детектор 10 нс Режимы работы Выборка, пиковый детектор (> 10 нс); усреднение (2 /…/ 256) АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ Функции по вертикали U пик-пик; U; U ср. кв.; U0; -U; +U; U макс.; U мин. Функции по горизонтали f; T; t нарастания; t среза; +х; -х; коэф. Заполнения ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ Интерфейс USB, SD Автоустановка В/дел, с/дел, параметры синхросигнала Режим X-Y X - кан 1; Y - кан 2; разность фаз < 3° до 100 кГц Внутренняя память Запись/считывание: 15 осциллограмм; 15 профилей ОБЩИЕ ДАННЫЕ ЖК-дисплей Цветной, TFT, 5,6 дюймов, 8 х 10 дел (разрешение 320 х 240) Напряжение питания 100 … 240 В, 48 … 63 Гц (автовыбор) Габаритные размеры 140 х 142 х 310 мм Масса 2,5 кг Комплект поставки GDS-71022:
№ Наименование Количество 1. Осциллограф цифровой запоминающий GDS-71022 1 2. Шнур питания 1 3. Делитель 1:1/1:10 2 4. Руководство по эксплуатации 1 Функциональные аналоги GDS-71022:
- GDS-71042 - цифровой осциллограф
-
