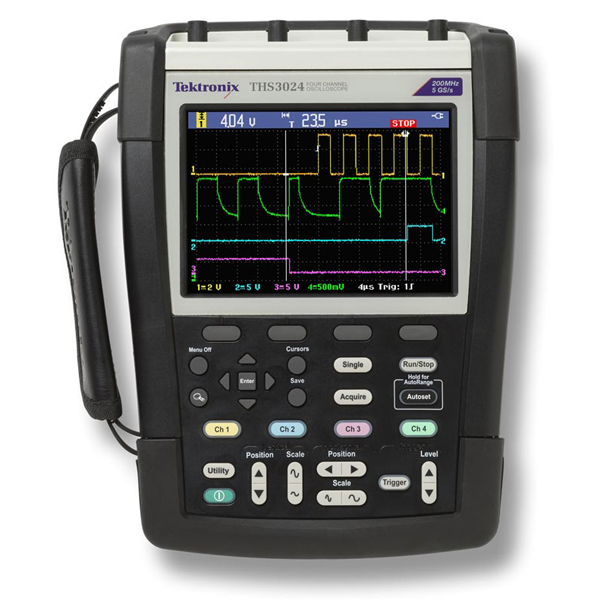

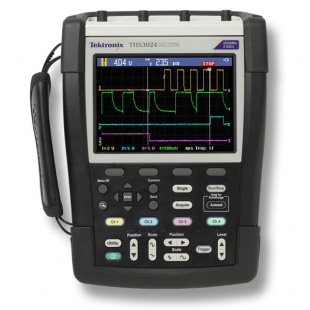

Производитель Tektronix Гарантия 36 месяцев Варианты написания THS3024-TK,THS3024TK,THS-3024-TK Назначение осциллографа портативного THS3024-TK:
Новая серия приборов Tektronix серии THS3000 сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов. Будучи разработанными для специалистов по обслуживанию производства, осциллографы Tektronix серии THS3000 приспособлены к эксплуатации в суровых производственных условиях и могут применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей.
Технические характеристики осциллографа портативного THS3024-TK:
Параметр Значение Параметры вертикальной системы Количество каналов 4 изолированных Полоса пропускания 200 МГц Время нарастания 1,7 нс Ограничение полосы пропускания 20 кГц, 20 МГц Связь по входу AC, DC Входной импеданс 1 МОм±1%, 14 пФ±2 пФ Коэффициент вертикального отклонения 2 мВ/дел…100 В/дел Вертикальное разрешение 8 бит Погрешность усиления постоянного напряжения ±2,1% Максимальное входное напряжение (1 МОм) 300 Вскз CATIII между сигнальными и опорными контактами входного BNC разъема

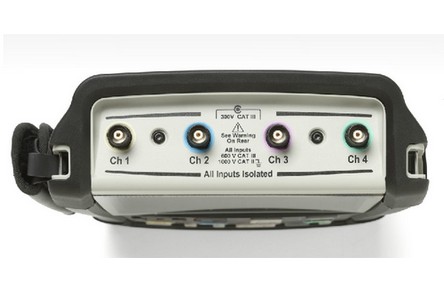

300 Вскз CATIII между наконечником пробника и землей прибора (стандартный пробник THP0301, 10:1)Плавающий потенциал 1000 Вскз CATII / 600 Вскз CATIII между опорным контактом BNC-разъема и землей прибора Горизонтальная система Максимальная частота дискретизации 5 Гвыб/с (1,25 Гвыб/с - на канал) Максимальная глубина записи 10 К ;
30 К в режиме самописца ( 4 мс …2 мин/с)Коэффициент развертки 2 нс/дел….4 с/дел Погрешность горизонтальной развертки ±100 ppm + 0.04 дел Система синхронизации Источник запуска каналы 1,2,3,4 Режимы запуска авто, нормальный, одиночный Тип связи DC, ФВЧ, шумоподавление Уровень запуска ± 4 деления Тип запуска по фронту: нарастание, спад
по длительности: от 50 нс
по событию: от 2 до 99
по видео: по всем строкам или по номеру строки, по четным, нечетным или всем полям NTSC, PAL, PAL Plus, SECAM сигналов
с прогрессивной разверткой: 14 кГц…65 кГцРежимы сбора данных Обычный режим сэмплирование Пиковый детектор 8 нс на развертках 5 мкс/дел…120 с/дел Усреднение 2, 4, 8, 64 выборки Самописец на развертках медленнее или равной 4 мс/дел Регистратор данных 100 кадров во внутреннюю память или USB Сравнение с опорными осциллограммами 4 Измерения Курсорные измерения время, частота (1/T), Вольт, Ватт, время нарастания/спада Автоматические измерения 21 тип, с одновременным показом 4-х на экране V DC, V ACскз, V AC+DC, VPeak Max, VPeak Min, Peak to Peak, A DC, A AC, A AC+DC, частота, время нарастания (используя курсоры), время спада (используя курсоры), фаза (между 2-мя входами), длительность положительного импульса, длительность отрицательного импульса, коэф.заполнения положительного импульса, коэф.заполнения отрицательного импульса, dBV, dBm на 50 Ω и 600 Ω TrendPlot™ запись и графическое отображение 4 автоматических измерения. Математические операции Сложение, вычитание, умножение, БПФ БПФ: окна - прямоугольное, Хамминг, Хэннинг, плоское. Шкала - линейная, логарифмическая Дисплей Тип ЖК, цветной Размер 6 дюймов (15,3 см) Разрешение 320х240 Формат YT или XY Сохранение 4 опорные осциллограммы 30 осциллограмм во внутреннюю память 10 записей во внутреннюю память со 100 кадрами воспроизведения запись в режиме самописца и TrendPlot™ 9 BMP изображений во внутреннюю память, 256 BMP изображений на USB носитель Входы/выходы USB-host USB-device Компенсация пробников амплитуда 1, 225 Вп-п/частота 500 Гц Питание Батарея Li-Ion 10,8 В; перезаряжаемая Время работы от батареи 7 часов Время заряда батареи 5 часов Питание сети напряжение 100 В…240 В AC±10%
частота 50 Гц…60 ГцМассо-габаритные характеристики Размеры 265 х 190 х 70 мм Вес 2,2 кг (с батареей) Комплект поставки THS3024-TK:

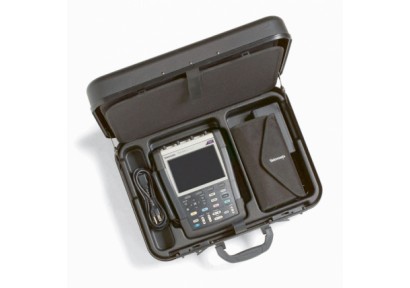

№ Наименование Количество 1. Осциллограф портативный THS3024-TK 1 2. Пассивный пробник THP0301-Y/B/M/G 300 MHz 10X 4 3. Литий-ионный аккумулятор 1 4. Ремешок на руку (прикреплен к прибору) 1 5. Плечевой ремень 1 6. Кабель USB-A - Mini USB-B 1 7. Руководство по эксплуатации на CD диске 1 8. Сетевой адаптер с кабелем питания 1 9. Программное обеспечение OpenChoice® 1 10. Сертификат о калибровке 1 11. Жесткий кейс 1 12. Мягкий футляр для пробников 1 13. Ремкомплект для пробников 2 -
